上个月刚打完一个车企索赔的官司，对方第三方检测拿着断口照片拍板，说我们供的铝合金防撞梁焊接不合格，断口是沿晶脆性断裂，要我们赔320万。结果呢？拿回去重新切开一看，沿晶断口是他们装车时暴力预压掰出来的，真正碰撞后的断口，早就被这道预裂盖得严严实实。说白了，90%做失效分析的，都看错了断口形貌。
断口从来不是一张静态照片，是整个受力过程的录像
很多刚摸失效分析的新手，拿到断口往扫描电镜里一放，拍到什么就认什么，把最终的断口形貌当成了整个失效过程的结论。太蠢了。
断口是零件一步步撕开留下的痕迹，后发生的断裂，会把先发生的起源痕迹完全覆盖。你看到的，只是最后一步的脚印，不是一开始踏出裂痕的地方。
去年给风电场做主轴失效分析，12吨的42CrMo锻件，台架试验转了87万次断了。一开始所有人都指着断片上的夹渣说，这就是疲劳起源，夹渣超标了。实测发现，夹渣在疲劳扩展区，真正的起源早在主轴表面的一道0.08mm深的加工刀纹那里，早就被最后瞬断的撕裂给磨没了，连影子都不剩。
金属疲劳断口起源被瞬断区覆盖扫描电镜图
我见过最扯的案子，某客户寄来的失效转向节，断了之后拉快递路上颠了一路，断口又撞开一次，新断口盖了旧断口快一半。一帮博士对着扫描电镜图片分析了三个月，结论是材料磷含量超标导致脆性断裂，最后翻了快递签收的现场照片才发现，那一半新断口是路上颠出来的。白忙。
同一种形貌，能对应十几种完全不同的失效原因
现在行业里吹AI自动识别断口形貌，吹得神乎其神，对吧？说白了就是找特征点匹配。我去年拿三块完全不同成因的沿晶断口，给三个不同公司的AI识别，结果三个各说各的，一个说是应力腐蚀，一个说是氢脆，一个说是过热过烧，没一个对的。
沿晶断口就是沿着晶粒边界分开，宏观形貌看起来一模一样，但是造成沿晶的原因，从氢含量多了1ppm，到锻后冷却速度慢了12℃/min，从回火温度偏了50℃，到工作应力多了110MPa，随便哪个都能长出完全一样的沿晶形貌。
我们实验室统计过过去5年接的127份沿晶断口失效分析，70%的沿晶断口，成因完全不一样，光看形貌根本定不了性。

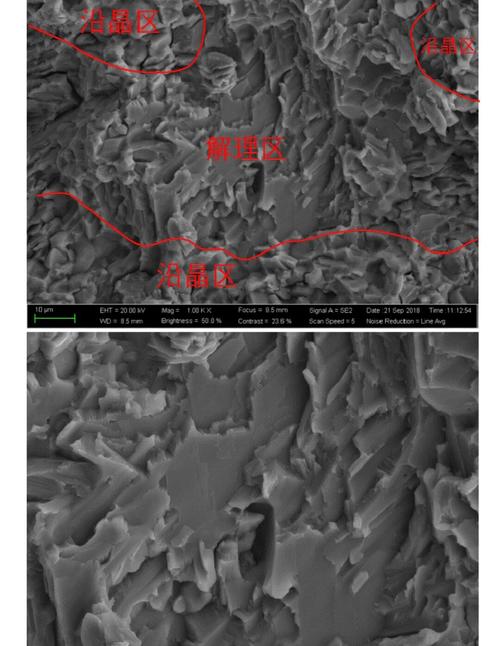

相同沿晶断口不同成因扫描电镜对比图
说实话，现在很多第三方报告，上来就写“断口为沿晶断裂，原因是材料脆性超标”，这就是耍流氓。反正断件已经废了，没人会真的拼回去重新拉一次验证，错了也没人找。真到要赔几百万的大案子，这种结论根本站不住脚。
不过话说回来，也不能全怪分析师，现在的教材就是这么教的，拿几个理想样品的形貌给你对应成因，从来不说实际生产里的歪歪绕绕。

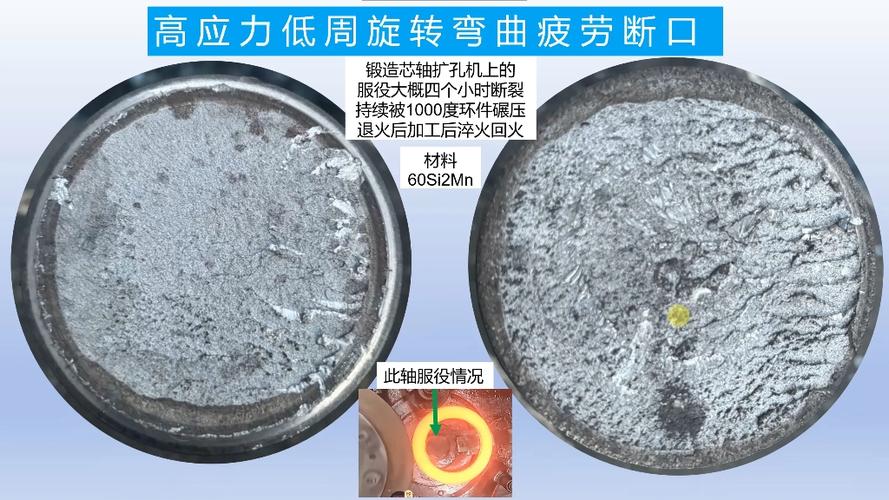

产业化里绕不开的死结：断口制备的误差，比你想象的大一百倍
产业化里绕不开的死结：断口制备的误差，比你想象的大一百倍
论文里的断口都是什么？精挑细选，无菌操作，洗了三遍喷金，拍出来的照片干净得像广告图。可实际产业化的失效件呢？断了之后掉地上沾了沙，手上沾了油，拆车的时候不小心蹭了一下，断口表面的特征直接就毁了。
你洗还是不洗？洗吧，一冲就把表面的腐蚀产物、微裂纹里的残留介质冲没了，本来是应力腐蚀，直接洗成氢脆，你找谁说理去？不洗吧，扫描电镜一打，全是油污灰尘的干扰信号，特征全挡住，你分析个屁。
再说取样，真正的失效起源，一般也就0.1到0.5毫米大小，跟针尖差不多。你切样品的时候手偏1毫米，整个起源就切没了，拍到的全是扩展区的形貌，结论能对才怪。
我之前跟某985的教授掰扯过这个事儿，他说我操作不规范，我说你去拆个撞废的整车，把断了的下摆臂断口完整拿下来，全程不碰一下，你做得到吗？根本不可能啊。整车结构那么复杂，拆的时候不蹭不碰，那是神仙才能干的活。
现在所有的断口形貌理论，全是建立在理想样品的基础上，国标行标对取样制备的误差范围连个明确说法都没有，全靠分析师的经验瞎蒙。经验够，可能蒙对，经验不够，直接错到底。产业化批量做失效分析的时候，根本没法复制，换个人来就是另一个结论。
这就是当下断口形貌分析绕不开的硬伤。别跟我扯什么智能分析自动识别，最基础的取样误差都没解决，全都是空中楼阁。
