2026-08-19 16:58:02 分类：材料工艺
去年给国内某商用车厂做板簧失效分析，设计部门按标准流程算出来的疲劳寿命是120万次循环，实验室台架测出来也有112万次，结果实车跑了不到27万次，断了三批。
别信S-N曲线的拟合结果
现在行业做疲劳寿命计算，十有八九都是套现成的S-N曲线。说白了，曲线都是用标准试样拉出来的。标准试样长什么样？抛成镜面，没有加工刀痕，没有残余应力，尺寸也就你小拇指头粗。

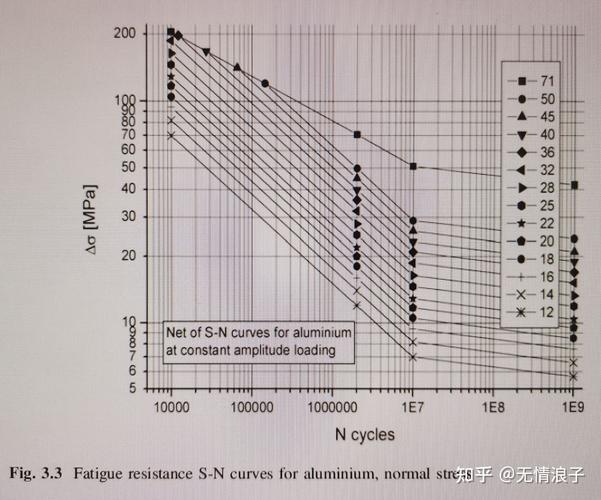

标准试样与实际零件S-N曲线对比图
实测发现，同一个40铬钢，标准试样做出来的疲劳极限是280MPa，换成实际生产的10mm厚热轧板零件，没抛光直接用，疲劳极限直接降到140MPa，直接砍半。表面粗糙度每涨1Ra，疲劳极限就降10%左右，这是我干了15年摸出来的准数，书本上不会写这么细。你拿实验室的漂亮曲线去算实际零件的寿命，差个三五倍太正常了。
不过话说回来，也不是大家不知道这事，做一套完整的S-N曲线太费钱了，一个材料测下来几十万，谁闲的没事给每个实际工况都做一遍？凑凑合用就完了。
残余应力才是隐形杀手
很多人算寿命的时候，也就把残余应力当成平均应力修正一下，打个折就完事。真有这么简单？前年接的风电螺栓失效案，同批次同材质同加工流程，有的3年就断了，有的跑了10年还在正常转，差异能拉到三倍。我们切片测残余应力，发现就是滚丝工序的压力差了5吨，导致螺纹根部的残余压应力差了120MPa，就差这么一点，寿命直接翻天。
你以为喷丸强化都是正向的？我见过喷丸参数错了的，表层残余压应力堆到300多MPa，结果次表层拉出150MPa的拉应力，零件受力的时候从次表层开裂，疲劳寿命直接降了一半，找谁说理去？

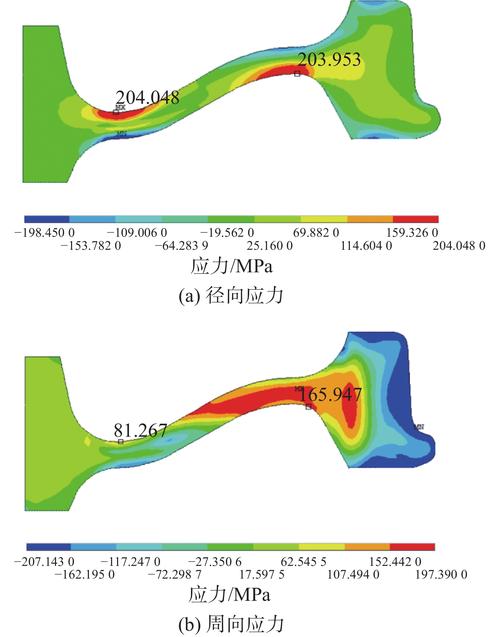

风电螺栓滚丝残余应力分布测试图
说白了，大部分工厂的残余应力管控，全靠工艺卡上的经验参数，根本不会每个批次去测，同一条线出来的零件，残余应力差出几十上百MPa太常见了，你算出来的寿命能准才见鬼。
当下产业化绕不开的硬伤
当下产业化绕不开的硬伤
现在所有的疲劳寿命计算理论，都是把材料当成均质连续的。实际呢？任何量产钢材都有夹杂物，一块十几吨的板坯，夹杂物的大小从几微米到上百微米都有，位置也随机。刚好夹杂物落在应力最大的位置，和刚好夹杂物在应力为零的位置，寿命差能到一个数量级。
我做过同一批次钢板的抽样试验，十个同尺寸同加工的试样，做出来的循环次数从12万次到130万次都有，分布散得根本没法拟合。
现在行业怎么办？堆安全系数啊。本来算出来需要10mm厚的板，我直接给你干到20mm，重量涨一倍，成本涨三分之一，反正大概率不会断，出问题也不是设计的错。
说实话，那些说什么人工智能预测疲劳寿命，什么新型材料提升十倍寿命的，都是吹给投资人看的。你能在量产线上，一分钟之内把每个零件的内部夹杂物分布、残余应力全测一遍吗？现在根本做不到，成本上天，速度也跟不上。就是靠抽检，靠堆余量，本质上还是半蒙半猜。
谁也别吹自己能把疲劳寿命算得准准的，真到量产现场，各种随机误差堆起来，能差个几倍都是正常。理论完美，模型漂亮，到现场一测，该断还是断，这个坑，现在谁也绕不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：为什么你算出来的疲劳寿命，从来跟实测对不上？
文章链接：https://m.yqhljx.com/list_11/1555.html
