别拿硬度当耐磨性的唯一指标
现在不管是卖料的还是买料的，开口先问硬度。好像硬度不够，就肯定不耐磨。 说白了就是偷懒，测硬度简单，拿个硬度计一压就出数，谁都能看懂。
我前年帮盾构刀圈厂做改性试验，两个样块，都是高铬铸铁，一个普通淬火，硬度HRC61，一个加了1.2%稀土做变质处理，硬度HRC59，差了整整2度。冲磨试验做了72小时，结果你猜怎么着？稀土处理的样块磨损量比高硬度的低了37%。
硬度是抗磨粒切入的基础，但不是全部。磨料磨损里，除了磨粒切削，还有疲劳剥落，还有腐蚀交互，要是碰上冲击工况，硬度太高太脆，直接裂成两块，再硬有什么用？
真的，很多人被卖料的忽悠瘸了。就认那个数字，不认实际工况。
工况不匹配，再耐磨也是白搭

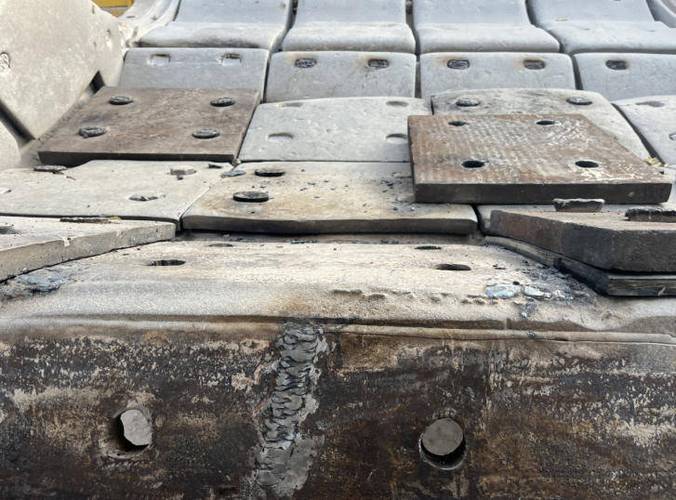

回到开头那三块衬板。你猜问题出在哪？ 那个矿是含硫的铅锌矿，破碎是湿式作业，矿浆pH值到4，就是弱酸性。进口耐磨钢硬度够，但是合金配比里没加耐蚀元素，腐蚀加磨料的交互磨损，速率是干磨的2.8倍。原来的国产料，偷偷加了0.8%的铜，硬度不高，但耐弱酸腐蚀，自然磨得慢。
说实话这种例子我见得太多了。 做输送溜槽的，听人说碳化硅陶瓷耐磨，花大价钱贴了一层，结果大块焦炭从上百米落差砸下来，不到两个月，陶瓷全崩掉了。后来有人出主意，铺了一层废旧钢丝绳编织的衬板，才花了三分之一的钱，用了三年都没换。 对吧？你拿抗磨粒滑磨的材料来抗冲击，那不坏才怪。
现在很多材料商给的耐磨数据，都是实验室理想工况下测出来的。干磨，固定磨料粒度，固定载荷，放到现场，湿度不对，酸碱度不对，冲击载荷不对，数据直接作废。
产业化绕不开的硬伤，没人愿意说破
讲点真话，现在学术界和材料圈吹出来的各种超耐磨概念，十分能耐使不出三分，到量产全是问题。
所有的耐磨寿命预测模型，全是瞎猜。 实验室的数据太干净了，现场呢？同一条生产线，上午进的矿含泥量20%，下午进的矿含泥量8%，磨损速度差一倍都不止。今天矿块大，明天矿块小，磨耗完全不一样。没人会去积累现场的动态数据，大家都炒材料概念，说白了，你问任何一个专家，他都没法准确告诉你，你的工况下这个料能用多久，全靠经验蒙。
复合耐磨的界面结合，到现在都是死结。 现在都讲陶瓷复合钢，兼顾硬度和韧性，听起来完美。陶瓷和钢的热膨胀系数差三倍，焊接或者镶铸的时候，冷却降温就产生内应力，稍微碰一下就裂，温度一变就掉块。我前前后后试过7种不同的金属过渡层，最理想的样块，在-20℃到120℃的交变温度循环120次，还是出了微裂纹。 你去问任何一个做复合耐磨件的厂家，他都不敢拍胸脯说，我的界面百分之百不脱层。
成本死结绕不开。 高端耐磨材料，加一点稀有金属，成本直接翻一倍。终端老板算帐，只算当期采购成本，不算全年的更换停机损失，宁愿三个月换一次便宜料，也不愿意一年换一次高端料，算下来高端料其实省不少，但就是没人愿意改。
说白了，耐磨性从来都不是材料本身的属性，是材料和工况匹配出来的结果。别迷信广告里的超高硬度、超高耐磨，先蹲在你的车间看三天，摸清楚自己到底是什么工况，再选料。不然花再多冤枉钱，还是用不住。
