2026-08-20 07:34:51 分类：材料工艺
去年给北疆某车企改前保险杠配方，批量试装三个月，裂了17根。全在冬季零下二三十度的阿勒泰高速段。
我们把没裂的样件寄回实验室，重新测抗冲击强度。每一个数据都比国标要求高20%。谁看谁说合格。结果呢？路试就是裂。
所有量产材料的抗冲击性能报告，90%以上的数值，都和真实工况不沾边。
实验室的抗冲击数据，全是温室里娇出来的假数字
现在行业里测抗冲击，翻来覆去就是两种：摆锤简支梁冲击，落锤一次冲击。说白了就是给你一个标准样条，恒温恒湿放24小时，室温下一下砸过去，算单位面积吸收的能量。
就这么简单？对，就这么简单。
可真实工况什么时候给你这么标准的测试条件？汽车跑在外面，夏天烫到60度，冬天冻到零下30度，冲击哪都是一次？高速上石子蹦一次，再蹦一次，颠一万次，微裂纹慢慢长，哪天突然就断了。桥梁防撞墩，今天被小船蹭一下，明天被重载驳船撞一下，第一次没裂，第十次直接碎了。
这些情况，你拿一次室温冲击的数字能对应？
我见过太多改性厂，为了冲那个冲击强度指标，把增韧剂加到超量，刚性降得一塌糊涂，就为了过检测。数据好看，卖得出去，至于实际用起来怎么样，那是客户的事。
摆锤冲击试验机测试改性塑料标准样条
说实话，我刚入行那十年，也觉得这个指标挺对的。直到那次保险杠裂了17根，蹲在阿勒泰的雪地里拆件，手冻得握不住扳手，才反应过来，我们从根上就错了。
抗冲击性的核心，从来不是“一次不裂”，是“裂了不散”
之前给煤矿做输送带的覆盖胶，客户要求抗冲击强度达到12kJ/m²，我们做出来15，超了25%，送检全过。结果客户用了三个月，整块胶从带芯上掉下来了。
我们去现场刨开坏的输送带看，表面好好的，里面全是细碎的微裂纹。每次矿石从三米高掉下来砸一下，裂纹长一点，三个月刚好扩到带芯界面，直接整块脱落。
说白了，现在大家拼抗冲击，拼的是“一次砸下去不裂”，可真实工况要的，是“裂了之后还能扛住N次冲击”。
实测发现，某款改性ABS的一次冲击强度比普通PC低14%，但是经过10次同等能量的重复冲击后，ABS的剩余承载强度比PC高32%。你说哪个的抗冲击性更好？按国标说PC好，按实际用，ABS比PC靠谱太多。
很多增韧体系，就是为了一次冲击而生，一下砸下去，它能把能量吸收完，不裂，可是只要出了微裂纹，扩展速度比没加增韧剂还快。这就是典型的骗指标。

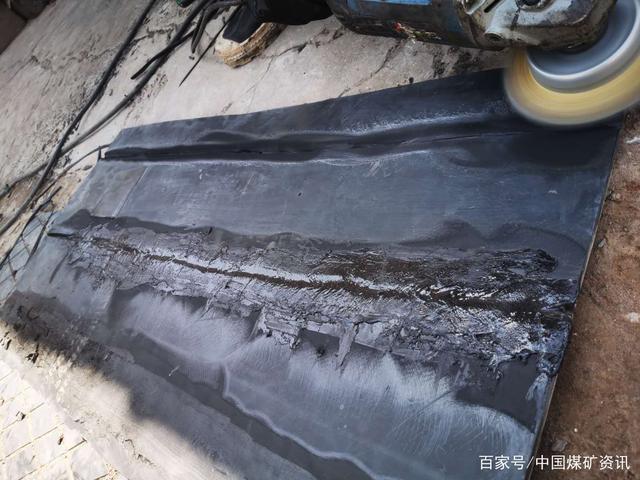

煤矿输送带覆盖胶冲击失效剖面实拍
不过话说回来，也不能全怪改性厂。客户要指标，你不给，别人给，生意就被抢了。谁愿意做赔钱卖好货的事？
产业化绕不开的死结，至今没人愿意碰
产业化绕不开的死结，至今没人愿意碰
我干这行15年，见过无数研究抗冲击的论文，说的天花乱坠，什么原位增韧，什么相界面设计，一到量产，全卡在检测环节。
现在所有的国标、行标、下游客户的验收标准，全是一次室温冲击。为什么？因为便宜啊。测一次几十块钱，半小时出结果。你要做多冲击变温疲劳测试，测一次成本涨十倍，时间要半个月，哪个客户愿意等？哪个厂家愿意加这个钱？
你说做保险杠，主机厂要降本，要快速出报告，你跟他说我这个一次冲击数据差一点，实际用十年不裂，他信吗？他不信，他只认报告上的数字。
更扯的是，现在很多材料的抗冲击数据，都是用标准样条测的，不是实际构件测的。样条做的平平整整，没有熔接线，没有顶白，没有成型缺陷，实际量产的构件，这些缺陷全有，抗冲击性能直接掉三分之一都不止。可谁管？报告上还是样条的数据，验收就过了。
说白了，这个行业的抗冲击性，就是一场皇帝的新衣。大家都知道实验室数据不对，可没人愿意改。改标准要动所有下游的验收体系，动检测机构的饭碗，动改性厂的配方体系，成本涨一大块，产品价格涨不上去，谁都不肯当这个出头鸟。
你今天去买任何一款量产材料，问它真实抗冲击性怎么样，除了拿实验室报告给你看，没人能给你准话。这个坑，就在这摆着，几十年了，还就在这摆着。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：抗冲击性：被实验室数据骗了几十年的材料性能
文章链接：https://m.yqhljx.com/list_11/1589.html
