2026-08-20 08:53:51 分类：材料工艺
去年给高铁供应商做减震支架失效分析，三个批次按设计图做的支架，材料手册标了钢材弹性模量206GPa，算出来强度裕度拉到2倍，结果装车半年，断了17根。拆下来回实验室测刚度，实际弹性模量才190GPa，比设计值低了8%，变形直接超了设计极限，这不断才怪。很多人干了一辈子材料，都认一个死理：弹性模量是材料固有属性，固定不变。这就是错的。
你测的弹性模量，和实际工况用的，根本不是一个数
教科书印的，钢材206GPa，铝合金70GPa，钛合金110GPa，说白了就是给新手画个参考框，真干活没人敢直接拿这个数算。
说实话我刚入行那会也信，直到第一次做高温交变载荷试验才打脸。Q235钢，常温静载下测，确实在205-207GPa之间晃，差不了一个GPa。但把温度升到120℃，再给个10Hz的循环加载，测出来直接掉到182GPa。
差了20多GPa什么概念？你算出来的允许变形量直接差10%以上，该防变形的地方没留够余量，不断才怪。

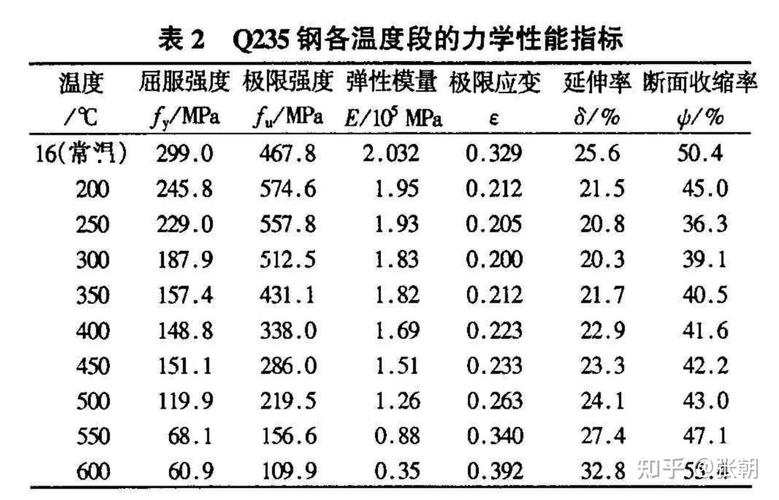

不同温度下Q235碳钢弹性模量变化曲线图
我见过最离谱的，有人给航空发动机叶片做设计，高温工况下直接抄室温弹性模量的数，做完整机试验变形超差30%，项目拖了八个月，老板拍桌子骂到嗓子哑也没用。
这锅也不能全甩给设计师，教材上本来就没把这话写透，大部分人只记住了”固有属性”四个字，哪知道工况变一点，模量就变一点。
微观组织动一动，弹性模量晃一晃
很多人说，模量是原子间结合力决定的，同一成分的材料，原子都一样，模量怎么会变？扯。
实测发现，同是304不锈钢，冷轧变形20%的，和完全退火的，弹性模量差了足足8GPa。为什么？位错密度上去了，大量原子不在平衡位置，平均结合力就降了，就是这么简单。
晶界上偏析个0.1%的硫，模量就能掉3个GPa，晶粒从100微米细化到10微米，模量还能涨2个GPa，这些都是我在实验室测出来的真数，不是瞎编。

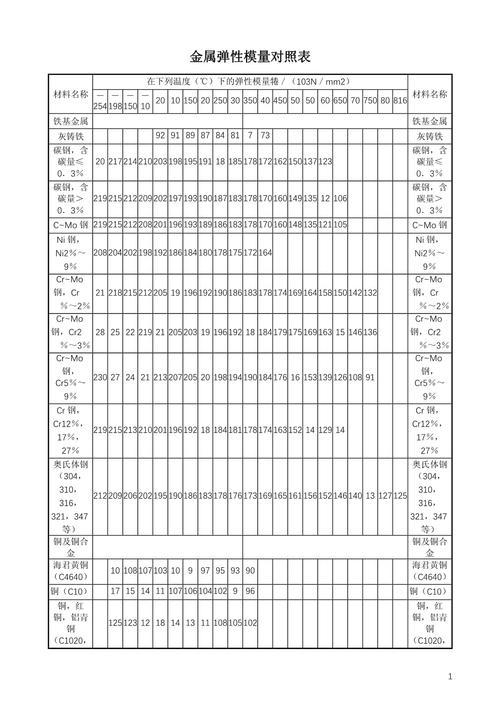

不同冷轧变形量304不锈钢弹性模量测试对比表
前段时间有个做锂电池极耳的客户找过来，说同样牌号的铝带，甲供应商的卷绕就断，乙的就没事，测强度硬度都差不到1%，最后测模量，差了6GPa！模量高的硬、脆，卷绕的时候延伸不够就断，模量低一点的刚好够变形，就这么点差别，量产良率差12个点，客户一年亏了几百万。
不过话说回来，现在大部分材料标准，只给你标强度、延伸率，根本不标弹性模量的公差范围，就算标了，又有几个生产厂能每批都测？共振法测一次半小时，拉伸法还要专门做试样，耽误产能，谁愿意加这个工序？说白了，坑了下游，自己省了成本，就是这么回事。
产业化绕不开的硬坑，到现在都没解决
产业化绕不开的硬坑，到现在都没解决
干这行15年，我最大的感受就是，弹性模量这块，理论和工业应用完全是两张皮。
现在所有的有限元仿真，默认都给你设一个定值弹性模量，你要是想改成随温度、载荷、组织变化的动态模量，模型复杂度翻三倍，很多中小企业的工程师根本不会调，就算会，普通电脑的算力也跑不动，只能凑活用定值。
做碳纤维复合材料的都懂，纤维方向和垂直纤维方向模量差十几倍，铺层的时候稍微错1度，整体零件的模量就变，现在有几个厂家能在线检测每一层的实际模量？全靠理论值算，成品合格不合格全靠抽测，抽到坏的算你倒霉。
还有动态模量和静态模量，差最多能到15%，你做汽车减震件用静态模量算，出来的东西刚度肯定不对，要么太硬颠得慌，要么太软撑不住，就是达不到设计要求。
更可笑的，非均匀材料比如多孔钛、混凝土，你用共振法测和用压痕法测，结果差一倍都有可能，到现在也没有统一的工业测试标准，全靠各厂自己摸，摸对了赚，摸错了赔。
现在高校都去追热点搞新概念材料了，谁啃这种基础问题？发不了顶刊，拿不到大项目，没人愿意碰。
说白了，现在工业界用弹性模量，全是跟着经验猜，加个安全余量凑活，至于精准？不存在的。这块盲区摆了几十年，大家都抄手册抄习惯了，出了问题再改，改完了接着抄，就这么回事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：弹性模量：别被教科书的定值骗了
文章链接：https://m.yqhljx.com/list_11/1592.html
