2026-08-20 10:11:54 分类：材料工艺
去年给一家商用车厂做失效分析，三根刚下线的后桥半轴，台架试验没过，跑了不到八千公里就断了。拉去实验室测性能，屈服强度、抗拉强度全卡着标准线过了，伸长率比要求还高两个点。所有人都懵了，最后翻到原始测试记录才看见——断面收缩率，标准要求≥10%，三根分别是8.1%、8.7%、9.2%。就差不到一个百分点。直接断了。
别拿塑性指标不当保命指标
很多做工艺的，提起断面收缩率，第一反应就是个塑性的附随指标，说白了就是伸长率的陪衬。伸长率够了，谁管你断面收缩率差几个点？我干工艺十五年，见过太多这个误区翻的车。伸长率测的是整个标距段的平均变形，断面收缩率测的是断口位置的局部极限变形。差在哪？差在材料内部的缺陷，偏析、夹渣、微裂纹，伸长率测不出来，断面收缩率一拉就露馅。

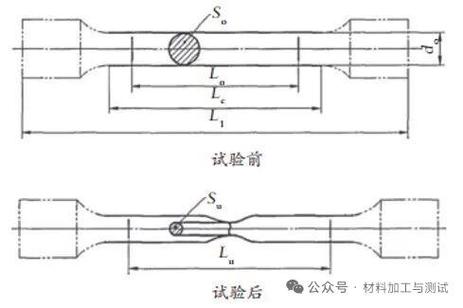

低碳钢拉伸断面收缩率测试实物图
就说去年那三根半轴，锻打收尾的时候进了一点氧化皮，就夹在心部，尺寸不到0.1mm，比头发丝粗不了多少。整个标距段拉下来，平均伸长率一点不受影响，还是16%，完全符合要求。到了断口，缺陷就在那，拉到极限缩不下去，直接就断了，断面收缩率直接掉了两个点。你说玄不玄？就这么点小东西，要了半根车桥的命。
标准里的坑，现场踩过才知道
说实话，我见过不下几十份不同行业的材料标准，对断面收缩率的要求，十个有七个都是拍脑袋定的数。同是40Cr调质料，做半轴的标准写≥10%，做连杆的写≥8%，我问过当初参与定标的老工程师，人家说当年做了一百组试样，取了最低值四舍五入，就这么定了，用到现在半个世纪没人改。
实测发现，同一炉出来的料，同一个锻模，淬火进出炉差两分钟，炉温差10℃，断面收缩率就能从12%掉到7%。波动就有这么大。很多小厂测这个指标，压根不走心。断口拉歪了，不是正圆，随便估个面积算，误差能飙到2个百分点，合格不合格全靠手气。不过话说回来，大厂也不见得好多少。我前两年审核一家给主机厂配套的锻造厂，资料上百份试样全合格，我当场抽了五根试样重新测，三根不达标。就是因为大家都默认这个指标不重要，没人真卡。
汽车半轴断面收缩率不合格断口实物图
出了问题回头改工艺，改来改去改强度，从来想不到动一动断面收缩率的控制要求。怪得很。
产业化绕不开的硬伤
产业化绕不开的硬伤
说了这么多，你以为就是大家不重视？不对。这里面有个根本性的问题，到现在都解决不了，全行业都在装看不见。现在所有的断面收缩率测试标准，都是假设你取的试样能代表工件整个截面的性能。实际呢？大尺寸锻件，连铸坯心部本身就有碳偏析，偏析区的碳含量能比表面高0.2个百分点，强度上去了，塑性掉下来，心部的断面收缩率能比表面低一半还多。可我们测试样，都是从表面切，测出来全是表面的好性能，心部真实情况谁都不知道。
还有现在流行的细晶高强钢，断面收缩率对轧制温度太敏感了。北方的冬天，轧钢的时候进轧机温度掉个二三十度很正常，同一工艺，夏天轧的断面收缩率能到12%，冬天轧的就只有7%，就差这点温度，性能直接跨了合格线。现在有哪个标准把这个环境影响算进去了？没有，全是卡死一个固定数值，合格不合格一刀切。说白了就是懒。
还有现在的超高强度钢，强度做到1800MPa以上，本来就是用来做轻量化构件的，天生断面收缩率就低，普遍不到5%，按几十年前定的老标准全不合格，可实际装车跑几十万公里都没事。这个指标现在已经卡在这了，改又没人敢改，用又凑合用，全行业都在蒙着眼睛走。这个坑，你躲不开，也绕不过，除非你真敢掀了旧桌子重新定规则，不然，该断的还是会断。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被低估的断面收缩率：差1个点就要出大事
文章链接：https://m.yqhljx.com/list_11/1596.html
