你以为氢脆就是“氢把材料泡脆了”？错得离谱
很多新手刚接触材料，听名字就以为是氢渗进去把材料弄酥了，放多久都会脆。说白了不对。氢这东西分子小，渗进钢材是常态，普通环境下，钢里溶个零点几ppm氢，啥事没有。只有两个条件同时满足才会出事：第一，局部氢浓度聚集到超过3ppm的临界值；第二，存在大于屈服强度30%的拉应力。两个缺一个，氢脆根本发不出来。我做过实验，一块无应力的4130钢，渗氢到10ppm，放一年，拉伸强度掉不到5%，根本不影响用。

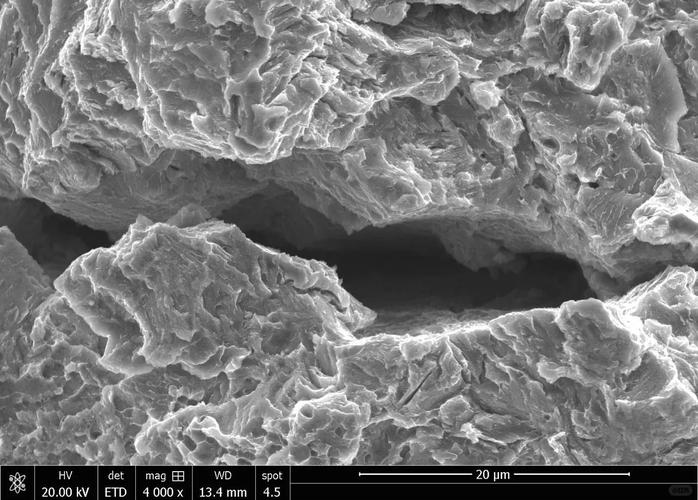

很多人搞反了顺序，氢脆不是氢先脆化材料，再受力开裂。是拉应力把分散的氢原子往裂纹尖端拉，越聚越多，聚到临界值就把晶界扯开一点，再拉再聚，慢慢就断了。说白了就是个动态聚集的过程，不是静态的材料变质。
按国标做就不会出事？我见过太多翻车案例
现在国内所有材料标准里的脱氢工艺，都是针对二三十毫米厚的板材做的。你做个100毫米厚的储氢罐筒体，按国标要求200℃保温两小时脱氢，实测出来是什么样？我去年测过一批，筒体表面氢含量降到0.7ppm，合格，芯部还有3.6ppm，刚好踩在开裂的红线上面。运气好的不出事，运气不好试压就裂，全靠概率。
说实话，很多厂为了降成本，用更高强度的钢减壁厚，强度从600MPa升到1000MPa，氢脆敏感性直接翻三倍，同样氢含量，开裂概率涨了快两倍。谁都知道高强度能降本，就是没人敢拍胸脯说不会出氢脆，对吧？还有焊接环节，焊材烘干150℃保温和400℃保温，焊缝里的残余氢差四倍，很多小厂图省事，烘干走个过场，带进去的氢，脱氢根本脱不干净。
我上次碰到一个做风电螺栓的厂家，8.8级的螺栓改成10.9级，强度提上去，重量降了，成本降了五个点，结果批量供货半年，断了三根，查来查去就是电镀后脱氢不彻底，螺纹根部应力集中，氢刚好往那聚，聚够了就断。召回花了快两千万，之前降的成本全赔进去还不够，说起来都懊恼。
当下产业化绕不开的硬伤，没人敢明面说
现在所有防氢脆的手段，全都是治标，没有治本的法子。你脱氢，厚构件芯部脱不出来，你加合金元素抓氢，合金加少了没用，加多了材料塑性韧性掉的厉害，根本没法用。你做喷丸产生压应力，压应力只能抵表面的拉应力，芯部和内部缺陷的拉应力你碰不到。说白了现在就是走钢丝，靠堆安全系数，把壁厚加厚三个级别，把强度降下来，靠这个赌不出事。
氢能现在搞产业化，储氢输氢全要大构件、高强度，这就掉进死循环了：要储氢压力高，就得强度高，强度越高氢脆越容易发生，要防氢脆就得降强度加壁厚，加壁厚了脱氢又脱不干净，成本还涨的离谱。还有一个更大的盲区，就是循环载荷下的氢累积，你加氢站储氢罐每天都要加压泄压，氢每次都往缺陷那跑一点，慢慢攒，攒个五六年十年就到临界值了，现在谁能准确测出来在用罐子里攒了多少氢？所有寿命计算都是模型拟合的，实际工况下温度、杂质、应力波动都影响，根本不准。说白了就是蒙着眼睛走路，出了事再补规则，没出事就当没问题，不少人都揣着明白装糊涂。
