你测的屈服强度，其实是“死”的

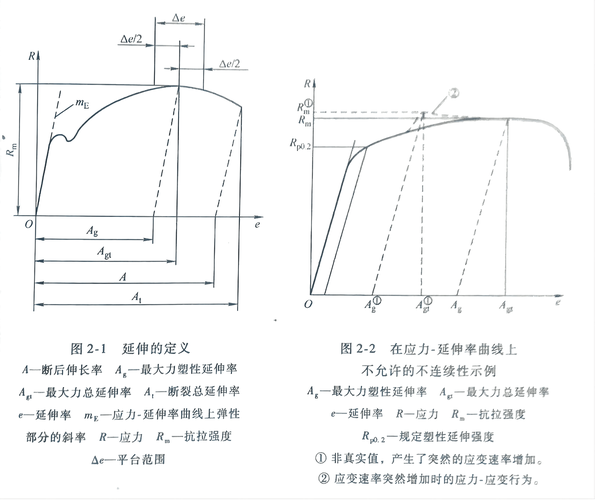

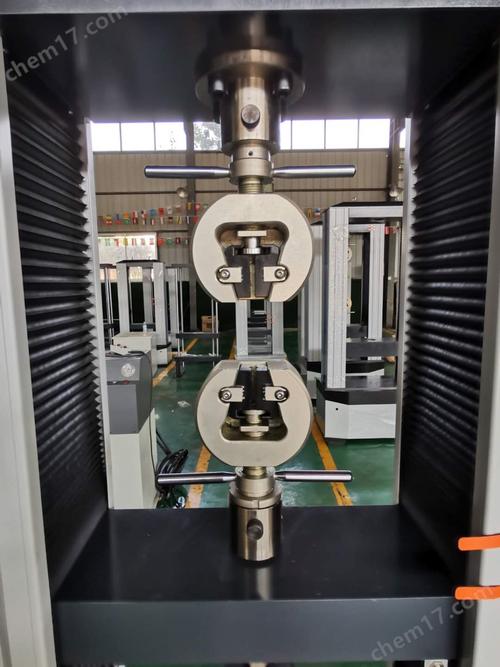

说白了屈服强度的定义，就是材料发生永久塑性变形时的最低应力。现在国标测屈服，全是静态单向拉伸，慢得要死，每分钟拉伸速率不到5mm，试样还要抛得光溜溜的，去掉所有表面缺陷。
实际工况呢？汽车底盘天天受交变冲击，桥梁拉索风里晃几十年，压力容器还要反复扛温度变化，说白了你拿静态慢拉测出来的数，去卡动态服役的零件，这不就是拿科目二的及格线去跑F1吗？
我干了15年，见过至少十七八批料，实验室全合格，进厂批量出问题，全栽在这个坑里。真实的屈服强度根本不是一个固定值，加载速率提高一倍，屈服强度就能涨20到30MPa，低温环境下还能再涨几十个兆帕，你没测这些，只看实验室那一个数，就敢签字放行？对吧。
标注屈服强度，藏着行业默认的水分
实测发现，现在钢厂出厂的钢材，屈服强度普遍比标注值高30到50MPa，这不是好心给用户留余量，这里面的门道多了去了。
现在下游招标，大多直接卡屈服强度下限，不够就直接废标，钢厂索性往上堆，给够余量，反正成本涨不了多少，热轧的时候控冷快个十秒就能做到。那问题出在哪？屈服强度提上去，塑性延伸率肯定往下掉，延伸率掉了，抗疲劳性能直接砍半，刚才说的车企大梁断裂，就是钢厂为了卡460MPa的招标线，偷偷把实际屈服做到了510MPa，延伸率从要求的19%掉到了14%，疲劳寿命直接砍了三分之二。
说实话，现在行业里谁不知道这点？就是没人说破。甲方卡指标，乙方凑指标，最后出事了全怪材料不行，冤吗？不过话说回来，甲方也冤，你不卡屈服强度，你卡什么？总不能每批料都做百万次疲劳试验吧？那测试成本比材料本身还贵，谁扛得起？
产业化绕不开的死结
现在全行业都在炒超高强度钢，屈服强度往1000MPa、1500MPa堆，堆得越高越能吹成技术突破，对吧？但是根本没人敢大张旗鼓说，屈服强度越高，氢脆敏感性就呈指数级上升。我上个月给某商用车做的1800MPa热成型钢，实验室测屈服完全达标，放在潮湿环境里自然放置三个月，应力还没到标注屈服的一半，直接自己裂了。
这破事有解吗？理论上说控制炼钢氢含量降到1ppm以下就行，但是成本直接翻三倍，除了航天军工那种不计成本的领域，哪个民用行业用得起？还有那个包申格效应，冷弯成型之后，横向屈服强度直接掉十几个点，你测了吗？批量生产的时候谁给你测每个方向的屈服？现在所有国标行标里，只要求测纵向取样的屈服，横向掉了就掉了，反正出了问题再扯。
说白了，屈服强度就是材料行业最方便的“背书指标”，好用，好测，好写进招标文件，好写进产品手册，但它就是不代表实际服役的寿命和可靠性。大家都靠这个指标省事，没人愿意碰真正难的工况匹配问题。
就这，死结。没人能绕开。
