去年华南一家做锂电池隔膜涂覆的厂子，整条产线崩了。不是设备坏了，也不是原料断了，是涂出来的膜——用他们市场部的话说——跟癞蛤蟆皮似的。3个亿的投资，良率从试产时的82%直线掉到17%。追查了两个月，结论：纳米氧化铝浆料在管道里静置超过40分钟就开始二次团聚，超声分散根本追不上流速。这事在行业群里传开，一帮搞了十几年材料的老人全都苦笑，因为这压根不是个新问题。可直到今天，国内90%的纳米复合材料产线，还是在用最糙的办法硬扛这个致命缺陷。
说实话，我在这个行当里泡了15年，从研究所做到工厂，从PP、PA做到环氧、PI，亲眼看着“纳米复合材料”这六个字从学术热词变成产业笑话。不是东西不好——单看实验室数据，那是真漂亮。加2%的碳纳米管，拉伸强度能翻一倍；掺点纳米二氧化硅，耐磨性提升300%都不止。可你把这些配方原样搬到500升的反应釜里试试？立马现原形。
问题就出在尺度效应带来的分散动力学完全失控。实验室里，超声探头能怼着烧杯壁打，能量密度高得吓人；到了几十公斤级，你就只剩下搅拌桨和循环泵。比表面积动不动就两三百平方米每克的纳米粒子，表面能高得发疯，它们会自己抱团，而现有的工业级分散设备——说白了就是不够暴力。你去看工厂里所谓的“纳米复合材料产线”，往往是拿做微米级填料的设备硬改的，均质机流量不够，砂磨机锆珠太大，最后只能把纳米填料当微米填料用，团聚体尺寸根本下不去。
每公斤1500块的纳米粉，最后用出了滑石粉的效果

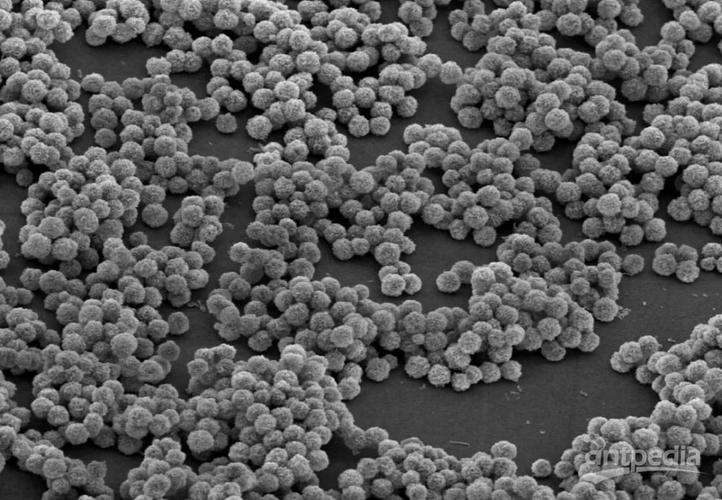

去年我给一家做汽车密封条的厂做工艺诊断。他们买的是日本某品牌的气相二氧化硅，一公斤报价1400多，比普通的沉淀法白炭黑贵了快20倍。配方是照着文献搞的，10%添加量，理论上能把回弹性能提到变态级。结果实测呢？压缩永久变形只降了6%，跟不用没显著差异。取样做TEM一看，全是微米级的团聚块，压根没分散开。跟他们技术总工聊，对方很无奈：“双螺杆转速再往上拉，料就糊了；加分散剂吧，又影响硫化。”
这不是孤例。纳米碳酸钙、纳米蒙脱土、纳米氮化硼……几乎每一种高表面能的纳米填料，在非极性基体里都面临同样的尴尬。实验室里用溶液插层、原位聚合，能把剥离做得极漂亮，但一到熔融共混，界面的热力学不亲合性就让你前功尽弃。更头疼的是，就算你把偶联剂、相容剂全怼上，螺杆剪切一撤，粒子还会缓慢重新聚集——这过程可能只要几分钟，而你的注塑周期偏偏有保压和冷却。
全行业都在回避“动态分散稳定性”这个死穴
搞学术的喜欢谈“性能突破”，搞市场的爱吹“纳米级分散”，但真正做过量产的人都清楚：静态分散和动态分散是两码事。你拿扫描电镜看切片，十个点里抽一个拍到单分散，就敢说分散均匀？那是糊弄鬼。真实情况是，熔体在流道里一加速，剪切场稍微变化，粒子就重新排布；注进模腔后，温度梯度带来的马兰戈尼效应又会把纳米粒子推到一起。这些动态过程，至今没有一套能用的工程模型。CFD模拟里，你连纳米粒子的真实运动都算不准，因为边界条件太复杂——布朗运动、范德华力、溶剂化效应搅在一起，计算量直接爆炸。
更可气的是设备厂商。你去跟他们谈纳米分散的特殊需求，他们永远给你看一张漂亮的动画演示，然后强调“我们的螺杆元件专为高剪切设计”。实际上呢？国内多数同向双螺杆的建压能力根本达不到高效剥离开层状纳米填料的要求。实验室里一根螺杆几万块，磨损了立马换；工厂里一根螺杆几十万，用到沟槽都磨平了还舍不得扔。我见过最夸张的案例，一家做导热尼龙的，螺杆用了三年，螺纹顶端间隙已经比进料粒径都大，分散效果还不如用高速搅拌锅。可就这样，他们还在出货，因为客户检测只看宏观热导率，根本没人去追究微观形貌。
别给我扯未来，就说现在这良率怎么交货
纳米复合材料开了太多空头支票。导电薄膜、高阻隔包装、轻量化结构件……PPT上全是不切实际的承诺。但实际情况是，直到今天，工业上连一个通用的在线纳米分散检测手段都没有。你不可能每次开机都做TEM，那玩意儿光制样就要大半天。离线粒度仪测的是稀释后的悬浊液，跟熔体状态完全不是一码事。所以大部分厂子是怎么干的？靠眼睛看。老师傅拿个刮板细度计抹一下，凭经验说“还行”，就开机了。一旦出问题，整批料报废。这种原始状态，谈什么纳米复合材料产业化？
还有一个被刻意忽略的事实：纳米粒子的职业健康风险。干法投料的时候，纳米粉尘飘得满车间都是，集尘器根本收不干净。碳纳米管会不会像石棉一样刺进肺泡？纳米二氧化钛会不会引发氧化应激？现在的环评报告里，这些全是糊涂账。监管松的时候没事，哪天政策一收紧，整个行业都得停摆。不是我危言耸听，这比分散问题更致命——前者最多亏钱，后者能让人进监狱。
说到底，纳米复合材料这玩意，是好刀，但没人会耍。全行业都在急功近利，用搞普通工程塑料的思路硬套，结果就是做出来的东西要么性能没提升，要么一致性烂到家。我干了这么多年，现在听到谁再跟我提“纳米复合材料革命”，只想回一句：先把你们家浆料的Zeta电位控稳了再吹。
