去年在东莞，一家做运动器材的客户，把石墨烯增强尼龙的配方原封不动搬上双螺杆挤出机，结果料条一拉就断，连切粒都切不了。他们老板在车间冲我吼：“文献上明明加了0.5%强度就能翻倍，怎么到我这儿，连正常注塑都搞不定？” 我走过去摸了摸料条表面的颗粒——那手感，像砂纸，全是肉眼可见的团聚体。说实话，那一刻我一点都不意外。
这就是石墨烯增强最真实的样子。别说纳米分散，很多时候，连微米级均匀都做不到。那些论文里漂亮的数据，80%都来自超声分散后的实验室小样，跟工业现场差了十万八千里。对吧？你不可能让一个注塑厂买几十台大功率超声设备，就为了处理那零点几个点的石墨烯。
别信那个“强度翻倍”，它大概率是假象
我见过太多这样的报告：加了0.1%石墨烯，拉伸强度提升120%，模量提升150%……但仔细看他们的制样方法——溶液共混、长时间超声、然后浇铸成膜。这跟工业挤出、注塑完全两码事。实测发现，一旦换成熔融共混，石墨烯在聚合物熔体里根本展不开，尤其是高粘度体系，那些薄片被高分子链裹挟着，很快就重新堆叠成多层甚至团块。
我们实验室专门做过对比：同样0.5%添加量，溶剂法做出的薄膜，透光率下降不到5%，强度提升80%；而双螺杆挤出切粒再注塑的样条，强度提升只有可怜的12-18%，而且数据波动极大，一批里有几根能达标，剩下的还不如纯料。说白了就是不可靠。

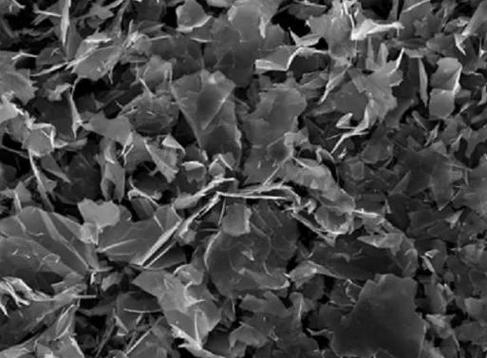

更坑的是什么呢？很多人把石墨烯当成万能填料，却根本不看它与基体的界面结合。石墨烯表面惰性，跟大多数聚合物都不亲，单纯靠机械撕扯混进去，界面强度极低。这就好比把光滑的铁片埋进混凝土，一受力，铁片直接被抽出来，混凝土反而更弱了。我们做过SEM断口分析，发现拔出后的石墨烯片表面干干净净，几乎没有树脂残留——典型的界面脱粘。
那个500万的教训：氧化石墨烯的坑

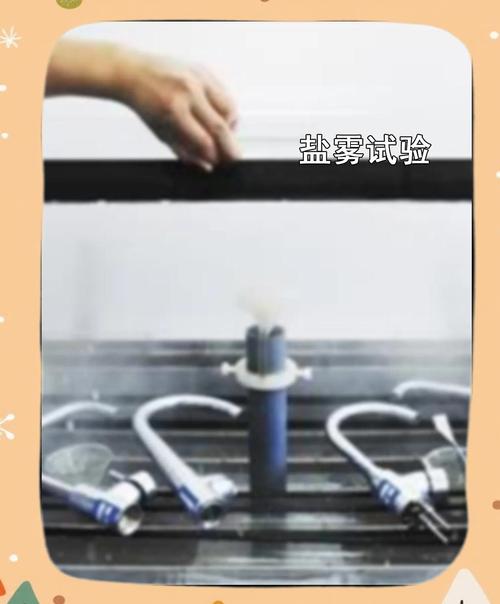

2017年，我们跟一个涂料厂合作，开发石墨烯重防腐涂层。为了改善分散，我们选了氧化石墨烯，心想它有羧基、羟基，应该好分散。盐雾测试前1000小时，效果惊艳，划痕处腐蚀扩展很小，远优于传统锌粉底漆。大家兴奋得不得了，立刻投了中试，光设备改造就花了小500万。
然后，湿热老化测试翻车了。800小时之后，涂层开始起泡，附着力急剧下降，像一层塑料皮直接揭下来。我们起初以为是基材处理问题，后来排查发现，是氧化石墨烯的残留含氧官能团在湿热环境下吸水，导致涂层内部渗透压升高，把膜层生生顶开了。而纯石墨烯虽然惰性，但更容易团聚，不氧化又不行。这个矛盾，到现在都是个死结。
说实话，那段时间我压力巨大，整夜睡不着。看着一桶桶报废的漆，那种挫败感，不是搞材料的人很难体会。我们后来尝试过各种改性，硅烷偶联剂、钛酸酯、原位聚合……效果时好时坏，但成本已经飞到天上去了。一个配方里，光偶联剂的成本就超过了树脂本身，这还怎么推市场？
理论计算听起来完美，但那不是工程
学材料的都知道，石墨烯的理论杨氏模量高达1TPa，强度130GPa，这些数字让无数人激动。可是，那是对完美单晶、无缺陷的单层石墨烯。现实中的石墨烯产品，无论是机械剥离还是氧化还原法，层数、缺陷、尺寸分布都宽得像条河。我们检测过市面上五六家供应商的“少层石墨烯”，拉曼光谱一看，ID/IG比普遍在0.8以上，有的甚至超过1.2，说明缺陷密度极高。这种材料，模量实际能有个200GPa就烧高香了。
而且，复合材料的强度不是靠填料本身，而是靠应力传递效率。这就涉及一个概念——临界长度。石墨烯片的横向尺寸通常只有几微米，而理论计算要想达到有效增强，长径比得足够大。可团聚之后，有效长径比急剧下降，结果就是，你加进去的不是增强体，而是一堆微观裂纹源。我们做断裂韧性测试时，看到断口上密布的微孔，全是大片石墨烯脱落留下的，心都凉了。
还有一个盲区，几乎没人在工业场合提：加工过程中的二次损伤。双螺杆的强剪切，会把已分散的石墨烯片再次打碎、卷曲，甚至产生新的缺陷。我们取挤出前后的材料做拉曼对比，发现挤出后G峰明显宽化，说明晶格无序度增加。这等于花大价钱买来的增强效果，在造粒环节又被自己亲手削弱了。可笑不？
所以，别跟我谈什么“石墨烯增强的时代已来”。在解决三个根本问题之前——稳定、可规模化的分散技术，与基体间的强界面结合，以及低成本保持纳米形态的加工工艺——石墨烯只能继续躺在实验室里，偶尔在顶刊上刷刷存在感。而那些动不动就说加千分之一石墨烯性能翻倍的人，要么没真正上过产线，要么就是在卖原料。这话可能得罪人，但事实就是这么刺耳。
