2026-09-10 01:52:43 分类：材料工艺
去年给华东一家商用车零部件厂做失效分析，120根42CrMo曲轴，台架试验没过3万循环就断了87根。钢厂拍胸脯说成分百分百符合国标，热处理车间主任拍桌子说工艺卡走的一点没错。最后剖开看，心部硬度比要求低了12HRC，淬火硬层浅了整整4毫米。问题出在哪？所有人都没想到，就是淬火那几十秒的事儿。
别扯配方，淬火拼的就是冷得快
很多外行以为淬火就是把烧红的铁扔水里捞出来，说白了就是靠快速冷却让奥氏体转成马氏体，拿到想要的硬度和强度。但很多人不知道，马氏体转得快不快，不是冷却剂温度说了算，是“临界冷速区间”的冷速说了算。我做过100多组对比试验，同样PAG淬火液，浓度10%和12%，在300-500℃这个珠光体转变区间，冷速差了快30%。就差2个点，硬层直接差出两三个毫米。

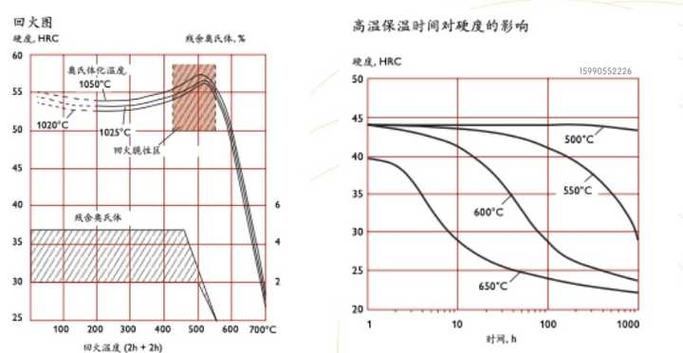

42CrMo钢淬火硬度梯度实测曲线图
说实话，现在很多工厂玩的还是老一套，凭经验调浓度，夏天加一桶PAG，冬天放掉半槽水，根本没人去测实际冷速。我上个月在东莞一个厂，他们用的淬火槽还是10年前的，搅拌器叶轮掉了两个叶片没人发现，槽里淬火液上下温度差了17℃，靠下的位置冷速只有设计值的一半，出来的齿轮自然一磨就裂。
淬火的隐形坑，没人愿意对外说
很多人觉得，只要冷速够了，硬度够了就万事大吉？扯。去年那个曲轴断裂的案子，冷速够，表面硬度也达标，就是心部出问题。为啥？曲轴那么大，有效截面120毫米，热量全憋在心部，你表面冷得快，心部还是慢慢凉，该出珠光体还是出。更坑的是残余应力，这个东西看不见摸不着，你磨完加工完，放三个月，自己裂了。我见过最离谱的，一批挖掘机斗齿，出厂全部检测合格，放仓库半年，三分之一自己裂成两半。拆开测残余应力，表层拉应力比屈服强度还高了80MPa，这不裂才怪！

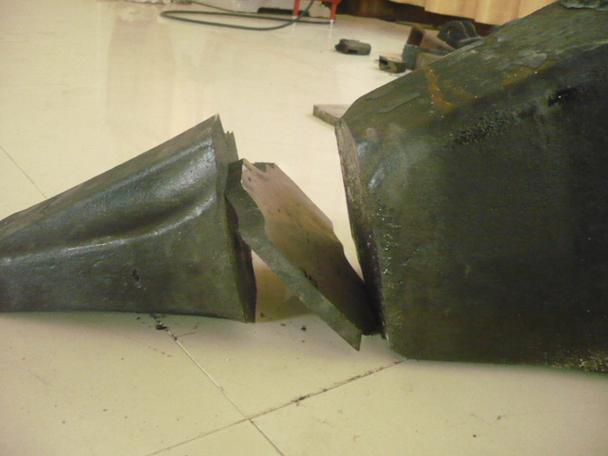

挖掘机斗齿淬火开裂宏观形貌图
不过话说回来，现在设备都进步了，真空淬火、感应淬火遍地都是，解决问题了吗？没有。感应淬火看着好，局部加热局部冷却，变形小，但是你那个感应圈的间距，差1毫米，表面残余应力就能从压应力变成拉应力。我亲眼见过一家做转向齿条的厂，换了个新感应圈没调间距，出来的产品全废了，几百万货扔那当废铁卖，老板蹲在车间门口抽烟抽了一天。
绕不开的死结，至今没人能破
绕不开的死结，至今没人能破
你去翻任何一本材料热处理的教材，讲淬火全是讲钢的成分，讲冷却剂，讲工艺参数，没人跟你说清楚一件事：工件的实际冷却过程，从来都是不均匀的。哪怕你设计再好的淬火槽，搅拌再均匀，一个齿轮有齿顶齿根，一个轴有轴肩圆角，不同位置的表面积不一样，散热速度就不一样，相变速度就不一样，应力就不均匀。这是天生的，改不了。
现在提什么智能化淬火，什么实时控温，说白了就是给你调个平均冷速，那尖角的地方本来就冷得快，你再怎么调，它还是比别的地方快，该裂还是裂。还有那个淬透性，所有钢材的淬透性数据都是用标准小试样测出来的，你实际生产的工件动不动几百毫米截面，那个数据根本不准。你按标准选钢，十有八九心部硬度达不到，就像去年那个曲轴案子，钢厂给的淬透性数据达标，实际大截面根本淬不进去，找谁？
我干了15年，见过太多厂，花大价钱换进口淬火油，换全自动淬火槽，最后该出问题还是出问题。为什么？没人敢直面这个本质：淬火从诞生那天起，就是一个给金属拆骨头再接骨的暴力活儿，你要硬度强度，就得承受应力不均，就得承受变形开裂的风险，鱼和熊掌从来不能兼得。
别信什么新工艺能解决所有淬火问题，到现在，全行业最靠谱的办法，还是淬火完一件一件探伤，挑出坏的，根本没有一劳永逸的办法。差一丝，都不行。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：淬火：被藏起来的产业化核心硬伤
文章链接：https://m.yqhljx.com/list_11/2598.html
