2026-09-10 02:20:46 分类：材料工艺
上个月我们车间出了大事，19根42CrMo粗加工主轴，淬火打完硬度全合格，HRC55-57，刚好卡着客户要求。结果堆在料场等回火，放了三天，裂了17根。
所有人第一反应都是骂淬火工，说他冷却速度控错了。最后把裂纹剖开看晶界，才发现锅全在回火身上。
大多数人对回火的第一印象就错了
很多刚入行的工艺员，甚至干了五六年的钳工，都觉得回火就是淬火完降硬度，方便后续切削加工。说白了就是歪了。
回火的核心，从来不是调硬度，是拆应力。
淬火的时候，钢从奥氏体转马氏体，体积要涨，而且零件表面冷得快，芯子冷得慢，里外胀缩不一样，直接就把整块钢拧成了一股劲。实测发现，普通中碳合金钢淬火后，残留内应力能到800~1200MPa，这个数什么概念？已经比很多钢本身的屈服强度还高了。就像你把弹簧压到极限锁死，放的时间越长，越容易断。
很多淬火完的零件，看着好好的，其实内部已经绷到断了弦，就差一点外力，甚至温度变一下，直接裂开。

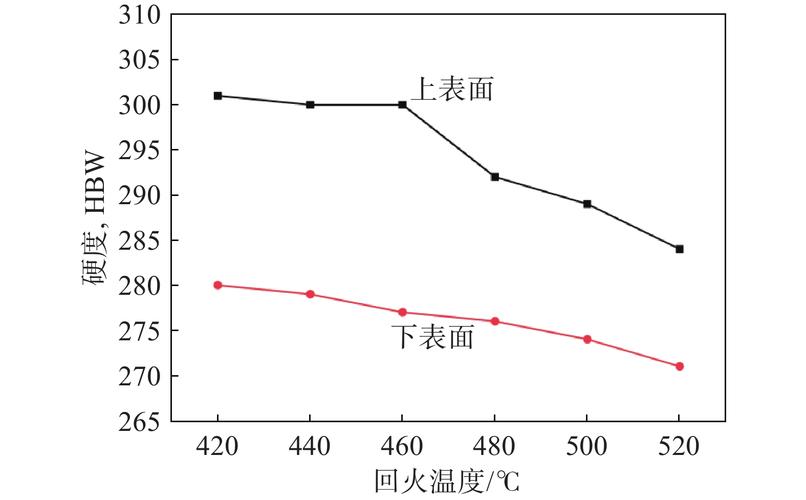

淬火钢回火残余应力测试曲线图
不是所有回火，都能把应力拆干净
我干工艺15年，见过最多的翻车，不是不知道回火要拆应力，是细节错得离谱。
最常见的错就是回火不及时。为了省开炉的电费，很多小厂把一天淬火的零件攒到下班一起进炉，少则等三四个小时，多则放过夜。我们去年做过对比试验，同批次40mm直径的42CrMo轴，淬火后2小时内回火，开裂率0.3%；放12小时再回火，开裂率11.2%。差了快37倍。
很多人不服，说我后来温度够不就行了？不对。应力攒到一定程度，晶界已经扯开了纳米级的微裂纹，你再回什么火都焊不回去。这伤就是终身的。
还有低温回火的坑。现在做刀具、轴承都要高硬度，一般做180-200℃的低温回火，很多厂按工艺卡回2小时就出炉。说实话，你拿100mm厚的刃口试试，炉温到了180，芯子要多久才到温？我测过，50mm厚的高速钢，炉温180度，保温2小时，芯子实际温度才127度。应力半毛钱没动，你做出来的刀具，能用半年不崩口才怪。
我们现在改了工艺，低温回火也分段，先180保2小时，再升200保3小时，同类型刀具的崩刀率直接降了九成。成本只涨了不到10%，划算得很。
42CrMo轴不同回火间隔开裂率对比图
产业化里绕不开的死结
产业化里绕不开的死结
说了这么多，最后说点行业里没人愿意摆到台面上说的事。
回火发展到现在，还是个靠经验吃饭的手艺，根本没有精确可控的量产方案。
你要知道零件里的残留应力到底剩多少，现在只能用X射线衍射或者钻孔法测，一个件测下来大半天，成本大几千，批量生产几十万件，你不可能一个个测。所有工厂都是按工艺卡走，温度够了，时间够了，直接出炉合格，鬼知道里面应力剩了多少。出了问题再回头调工艺，试错一次几十万就没了。
还有现在的超高强度钢，强度已经做到1800MPa以上，回火窗口窄得离谱，差10度，要么硬度达不到要求，要么应力拆不干净，现在根本没有一套成熟的理论能算准不同形状、不同截面零件的回火参数，全靠工艺员一点点试。我见过一个车型的下摆臂，光调回火工艺就废了三批料，砸进去一百多万。
说实话，材料科学吹得玄乎，什么分子模拟什么智能工艺，到回火这块，还是解决不了“实时测应力”这个最基础的问题。这就是当下产业化根本绕不开的硬伤。谁能先搞定，谁就能吃最大的蛋糕。可惜，到现在还没人能搞定。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：回火：大多数淬火开裂，根本不是淬火的锅
文章链接：https://m.yqhljx.com/list_11/2599.html
