大部分人对刮涂的理解从根上就错了
很多刚入行的工艺员，上来就觉得刮涂不就是拿个刀把浆料刮平？说白了就是门槛最低的涂布工艺，换谁都能做。

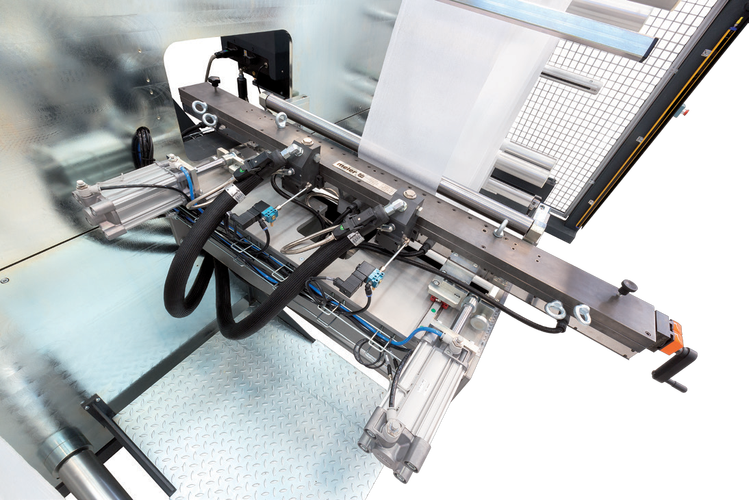

实测发现，哪怕你把刮刀直线度调到0.005mm以内，机台横梁只要有0.02mm的挠度差，涂出来的极片面密度差就能冲到8%。现在储能动力电池要求，面密度差超过2%就是废品。这个误差不是你磨个刀换个好刀就能解决的，是机台本身结构带的，你跑长卷越久，横梁发热变形，间隙差越大。
换刮刀方向？把刮刀横着装改成纵拉？我试过，间隙差是小了，边缘齐整度直接废了，每十米就有一处缺边，切起来浪费一半基材。
你控不住的变量，比你想象的多得多
说实话，我见过太多实验室拿出来的数据，漂亮得不像话，面密度公差做到0.5%以内，吹得神乎其神，一放大量产全垮。
为什么？你实验室刮个10*10cm的样，浆料是刚搅拌好的，温度湿度恒定制，机台不动一刀下去，当然准。量产呢？浆料放料桶里静置半小时，硅颗粒就能沉降1%，下半桶浆料固含量比上半桶高2个点，你还是同一个刮间隙，涂出来厚度直接涨0.04mm。
南方梅雨季我见过更离谱的，车间两个角落湿度差12%，CMC浆料的触变性直接变了，左边刮出来平整，右边刮出来边缘起波浪，整条线停三天调参数，最后还是加了两台除湿机才把公差压到合格线边缘，光除湿的电费一个月多花小两万。
还有基材张力，你走料速度越快，张力波动越大，基材拉得紧一点，刮出来薄0.01mm，松一点就厚0.01mm，积少成多，整卷跑下来，首尾的面密度差能差出去5%。
产业化刮涂的根本硬伤，没人愿意明说
现在行业里都在吹刮涂成本低，能替代狭缝涂布，我就说一句——扯淡。
刮涂天生就做不到全闭环自动控制，狭缝涂布是浆料从缝隙里挤出来，流量控死，厚度就控死了。刮涂呢？厚度靠刮刀和基材的间隙控，间隙对不对，全依赖环境和材料的稳定性，你能把浆料黏度、环境温湿度、基材张力、机台变形这些变量全做到100%恒定吗？不可能。
我去年跑了12家号称量产刮涂极片的厂，抽测他们的500米长卷，能稳定达到动力电池要求的面密度公差±1%的，只有两家，剩下的全是切10米以内的短卷，把不合格的部分切掉再出货，良率最高才75%，算下来，极片成本比狭缝涂布还高12%，这成本怎么没人提？
还有刮刀消耗，涂硅基负极，刮刀刀口8小时就磨损出小缺口，必须磨，磨三次刀，刀口直线度就差0.01mm以上，就得换刀，一把进口刮刀两千多，一个月换个三五把，又是大几千的成本。
说白了，刮涂适合做低精度要求的涂层，比如普通涂料、工业隔热棉，那没问题，成本确实低。你非要拿来做动力电池储能极片这种要求高精度的东西，那硬伤就是绕不开——天生的多变量随机波动，你再怎么优化设备，都解决不了根上的问题，这就是当前产业化最没人捅破的盲区。
