导电涂层:别被材料宣传骗了,多数失效根源不在导电填料

去年东莞那家柔性加热膜厂的批量失效还记得吗?1200片成品,客户端入库三个月,41%的样品表面电阻从初始的0.8Ω/□飘到了超过3Ω,直接全批次退回。老板拉着我在车间蹲了三天,开口就说是不是我买的银粉纯度不够,要不要换纳米银线。我拿刀片刮开涂层看了一眼,直接笑了。

你看到的导电,其实是95%的填料在摸鱼

说白了,现在市面上99%的商用导电涂层,导电原理就是填料搭成连续导电通路对吧?你加15%的银粉,能出稳定性能,加20%性能确实好一点,但加到25%以后,再涨填料比例,电阻下降不到10%,原材料成本直接翻一倍。 这个是我自己跑了17组不同配方做出来的实测数据,绝对没掺水。很多厂家宣传什么高导电低添加,说白了就是骗外行,你低于渗流阈值,哪怕你用单层石墨烯也不好使,高于阈值之后,多加的填料全堆在涂层里增重成本,根本没参与导电,纯纯的边角料。
导电涂层导电渗流路径SEM显微图
导电涂层导电渗流路径SEM显微图
我见过不少做电磁屏蔽涂料的厂家,为了降几个点的电阻,把银粉加到35%,喷出来的涂层一掰就碎,附着力连1B都达不到,手指轻轻蹭一下掉一大块,这也能叫量产产品?不过话说回来,人家卖的就是填料概念,你要低电阻,我给你加够料,赚的就是填料的钱,能用多久那是客户的事。

真正出问题的地方,全在你看不见的界面

说回开头东莞那个案子,最后问题出在哪?说出来你可能不信,他们为了省成本,把基材原来的PET电晕处理从38达因降到了32达因,整整省了不到200块钱一吨的基材成本,粘结树脂用的还是普通羟基丙烯酸,连0.5%的硅烷偶联剂都舍不得加。 涂层和基材之间的结合力,本来就是靠范德华力吊着,一丁点余量都没有。环境一潮,水汽顺着涂层的微裂缝钻进去,慢慢把涂层从基材表面顶起来,原来搭得好好的导电通路直接断了一大半,电阻不飘才怪。 说实话,我经手过的近百起导电涂层失效案子,算下来,不到10%是填料本身出问题,70%以上全是界面的锅。你拿酒精擦一下,涂层掉了;你弯个十次,电阻翻倍了;你放恒温恒湿箱放48小时,性能直接没了,全是界面没做好。 实测发现,同样的银浆配方,涂在42达因电晕处理的PET上,和涂在30达因未处理的PET上,百次弯折后的电阻变化差了12倍。这个数字够吓人吧?

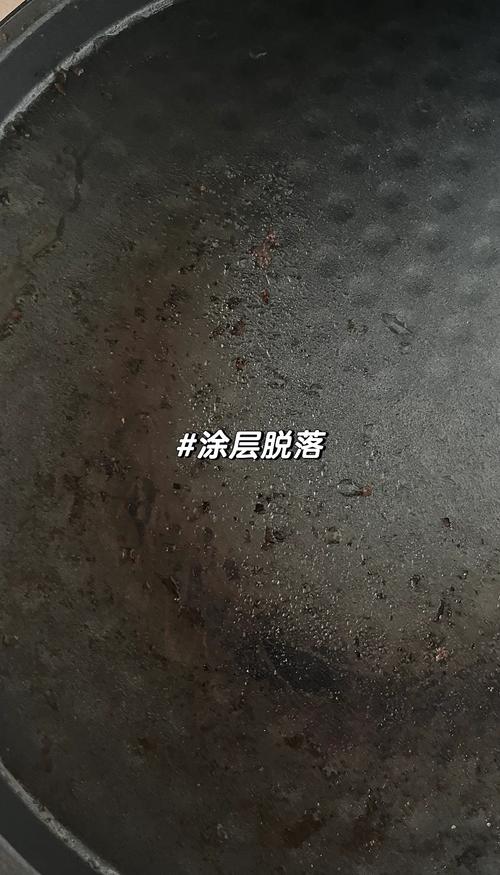

弯折后导电涂层脱落失效实物图
弯折后导电涂层脱落失效实物图
很多人做配方,上来就调填料比例,树脂加多少全凭经验,偶联剂加不加看心情,从来没人提前拿客户的实际基材做界面结合力测试,出了问题第一反应就是换填料,说白了就是找错了方向。

产业化绕不开的硬伤,没人愿意碰

产业化绕不开的硬伤,没人愿意碰
产业化绕不开的硬伤,没人愿意碰
现在整个行业都在卷什么?卷纳米银线,卷石墨烯,卷新型碳纳米管,全往填料上砸钱,开口就是我这个填料本征导电率有多高多高,能做多么薄多么轻的涂层。 有几个愿意沉下心研究界面的?说实话,界面这个东西太碎了,你不同基材,不同加工工艺,不同使用环境,偶联剂加多少,用什么类型,树脂和基材的官能团怎么匹配,全是一遍一遍试出来的,没有办法拿一个通用公式套,赚不到快钱,自然没人愿意碰。 还有更坑的,很多做导电涂层的供应商,自己不碰终端应用,根本不知道客户拿这个涂层去干嘛。你给做可穿戴心电监测的客户做导电涂层,用硬邦邦的热固树脂做粘结,硬度够了弹性没有,皮肤一拉伸直接断通路,信号全是乱的,这不扯吗? 现在整个产业最大的硬伤是什么?就是所有人都盯着填料的参数做文章,玩概念炒价格,真正卡脖子的界面调控,连个统一的实用化测试标准都没有。大家都拿百格测试糊弄事,说我附着力够好,实际放到客户那边,高低温循环两次就露馅,出了问题还是甩锅给客户使用不当,或者填料供应商纯度不够。 要做靠谱的导电涂层,别先盯着填料多少钱一公斤,先拿客户给的实际基材,认认真真做三遍附着力、耐弯折、耐温湿测试。界面做不好,你给我加进口银粉也没用。这个事,说破了就是这么简单,可惜太多人装看不见。
