2026-09-13 05:54:54 分类：材料工艺
去年春天接了浙江一家改性厂的案子，差点把我十几年的招牌砸了。
客户要做汽车内饰骨架的改性PP，要求不明显损失韧性的前提下提刚性，我们算来算去，选了纳米蒙脱土改性增强，毕竟理论上片层补强效果好，还不怎么影响成型收缩率。
小试做出来，填充量3%，拉伸强度从28MPa干到31.5MPa，热变形温度直接提了11℃，所有人都开心，请客吃饭都安排了。
结果上线批量生产，2000升密炼机一次投1.2吨料，出来样件一测，直接傻了。最好的料拉伸才29MPa不到，差的批次才27.5MPa，还不如未加黏土的原改性料。
三吨底料直接废掉，小几十万打了水漂，客户老板堵我办公室门口，烟一根接一根抽，脸绿的像蒙脱土原矿。
不是你分散不行，是纳米黏土自己就“打架”
绝大多数人碰到这个问题，第一反应就是分散没做好，说白了就是工艺甩锅。
真不是这么回事。哪怕你把料过三次双螺杆挤出，反复剪切，XRD一测，还是有40%以上的片层堆叠，根本插不进去聚合物分子链。
你算一下数值就懂，纳米黏土片层厚度才1nm，长宽也就100-200nm，比表面积能干到700-800m²/g，表面电荷密度高得吓人，放那儿自己就会相互吸引堆叠。
你说喷偶联剂改性？喷再多，工业量产的改性工艺，表面改性覆盖率也就刚过60%，剩下的裸露表面，该吸还是吸，一点办法没有。
我见过有人为了提高覆盖率，把偶联剂加到黏土质量的20%，成本直接翻三倍，性能提升还不到5%，纯粹赔本赚吆喝，疯了。

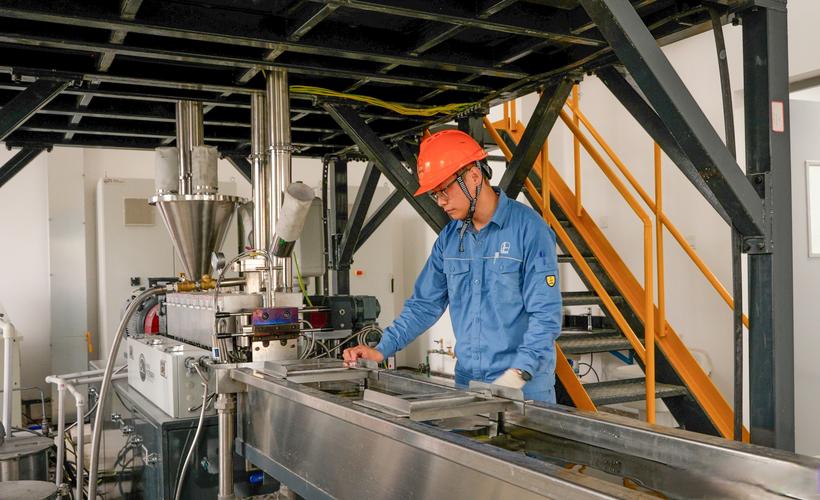

纳米黏土改性聚丙烯共混出料现场图
改性路线选的再对，耐水性坑死你
现在行业里最主流的纳米黏土改性，都是钠基原矿做阳离子交换，把钠离子换成有机铵阳离子，说白了就是让原本亲水的黏土表面变疏水，能和聚合物相容。
说实话，这个路线放在干燥的实验室环境，完美。放到实际使用场景，尤其是经常碰水、高湿度的环境，不出一年就得原形毕露。
我做过不下二十组水煮老化测试，普通有机改性纳米黏土填充的PP，90℃水煮72小时，抗弯强度掉18%，吸水率直接从0.3%飙升到1.7%，原本半透明的样件直接变的雾蒙蒙，性能崩的一塌糊涂。
为什么？有机铵阳离子和黏土片层之间靠的是离子键结合啊，水一泡，水里的氢离子就会把有机铵阳离子给换下来，改性层直接掉了，原本被撑开的片层直接塌回去，原本的补强结构全没了，性能不崩才怪。
有人说那做共价键改性啊，硅烷接枝总稳定了吧？说实话，稳定是稳定了，成本又上去了，而且硅烷本身容易自交联，做出来的改性黏土结块更严重，过100目筛都筛不动，你说头疼不头疼。
纳米黏土片层XRD衍射测试图
产业化根本绕不开的成本死结
产业化根本绕不开的成本死结
很多人吹纳米黏土便宜，那说的是原矿。原矿几千块一吨就能拿到，改性完直接翻三倍还多，普通有机改性的出货价都在一万八到两万二一吨，共价改性的高端货能摸到五万块一吨。
现在PP新料才八千多一吨，你加3%纳米黏土进去，每吨改性料成本直接涨小四百，加5%就涨快七百。下游客户算过账就知道，同样提刚性，加短切玻纤比这个便宜一半，强度提升还多一倍，为什么要用你的纳米黏土？
你说做高端工程塑料，那得把分散做的够好对吧？刚才说了，分散做的够好成本还得涨，加起来比加玻纤贵一倍还多，性能提升又没多多少，傻子才会大规模用。
哦对了，还有隐形成本。改性纳米黏土吸潮，你得用铝箔袋真空包装，放仓库还得全天开除湿机，不然放三个月，含水率从0.5%涨到3%，做出来的料全是银纹气泡，又得废，又是一笔不少的开销。
说实话，现在市面上吹的那些纳米黏土改性增强，大多都是实验室发论文用的，选最好的料，做最小的量，数据当然好看。真落地量产的，十个里面九个死，还有一个在撑着等融资。
我前两年拿过国内某大厂号称“完全剥离”的纳米黏土试样，小试确实漂亮，分散率能到90%，结果让他们发一吨量产料试试，还是那个德行，每一批的均匀性根本控制不住，这一锅分散好，下一锅就堆成块，你说怎么给客户交差？
说白了，现在整个行业都在边角缝里抠优化，改改偶联剂比例，调调挤出温度，没人敢碰那个根本问题：怎么用千把块的增容成本，把原矿直接做成稳定剥离、耐水耐老化的改性纳米黏土？做不到这一点，什么性能提升都是虚的。
工业界只认成本和稳定性，这两点，纳米黏土改性到今天，都没过关。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米黏土改性：被高估的性能和藏不住的产业化硬伤
文章链接：https://m.yqhljx.com/list_11/2754.html
