2026-09-13 06:27:50 分类：材料工艺
去年给国内某头部白电做内置抗菌抽屉的改性料，开模试产刚过3个月老化测试，直接凉了。送检出来，初始抗菌率99.9%，循环热水泡3个月后，只剩11%。检测报告上写的明明白白——纳米银颗粒析出率超过92%。客户要的10年抗菌寿命，直接成了笑话。
粒径越小抗菌越强？这是营销骗局
说实话，现在市面上卖纳米银的，张口就是粒径越小越好，10nm粒径比50nm贵三倍，还一堆人抢着买。我们实打实做了三个月对比测试，结果打脸打得响。
10nm的纳米银，比表面积确实大，一克的表面积能顶半个足球场，单位活性高到吓人。但是呢？这么小的颗粒，根本hold不住。塑料改性加工温度200度，塑料里的小分子增塑剂随便就能把纳米银带到基体表面，一遇水就溶解流失。头一个月抗菌确实猛，银离子哗哗往外跑，跑三个月就见底了。
50nm的呢？反而不一样。同配方同添加量对比，50nm的初始抗菌率99%，只比10nm差0.9%，3个月加速老化后还剩72%的抗菌率，差距天差地别。
说白了，粒径小等于活性高等于不稳定，这个最基础的工艺逻辑，卖材料的从来不跟你说。全拿粒径当营销卖点割韭菜。

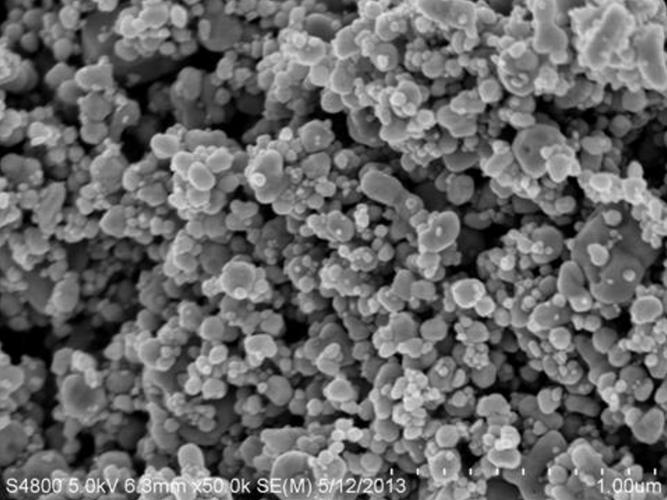

分散在乙醇溶液中的纳米银颗粒透射电镜实拍
分散的坑，10吨料出1吨合格就烧高香
很多人觉得纳米银的难点在合成，错了。最难的是分散，是把纳米银均匀撒到基体里不团聚。
你买到手的纳米银粉，看起来松松软像面粉，实际上都是一堆小颗粒粘成的大疙瘩，大的团聚块能有几微米，跟没加纳米银没区别。不把这些疙瘩打开，10公斤纳米银加进去，有一半都没发挥作用。
早年我们试过高速剪切分散，剪切力不够，出来的料，有的地方团聚块大到能堵注塑喷口，有的地方根本没银，整批料测抗菌率，一半不合格。后来用硅烷偶联剂做表面改性，分散问题解决了？哦，分散是好了，但是银的活性表面被偶联剂包得严严实实，抗菌活性直接掉了一半。
有人说把纳米银长在载体上啊，沸石、二氧化硅都能当载体，这个确实能稳住不团聚也不析出。但是呢？成本直接翻四倍，你做一块十几块的家用砧板，加完载体纳米银成本直接涨三块，品牌方根本不愿意接这个成本。谁会做赔本赚吆喝的买卖？
大部分厂子都还是用表面改性没做好的便宜纳米银，混进料里就完事，能过初始抗菌检测就行，剩下的，交给营销。
塑料改性纳米银抗菌料加速析出老化测试台
现有标准就是纸糊的，没人管长期效果
现有标准就是纸糊的，没人管长期效果
现在国内的抗菌检测标准，就是测初始抗菌率，谁管你用三年五年之后还有没有银？很多厂家送检的样品，都是特意调的配方，多加一倍纳米银，送样过了，量产的时候直接减一半添加量，没人会去查。
我之前碰过一个做内衣的客户，纳米银抗菌内裤，洗三次，抗菌率就掉到标准线以下了，人家照样大张旗鼓卖，包装上印着99.9%抗菌，你穿的时候头几次确实管用，等不管用了，你都穿半年了，找谁去说理？
不过话说回来，也不是纳米银本身不好用，是现在产业化的逻辑从根上就歪了。所有人都盯着低成本，盯着能不能过初始检测，根本没人啃那个长期稳定的硬骨头。
现在根本绕不开的硬伤是什么？就是你要长期稳定不析出，就得给纳米银做载体做包覆，就得降活性，就得加成本，就没价格优势；你要低成本符合现有标准，就得牺牲寿命，靠初期银离子析出凑数，本质就是个零和博弈。
现在学界都在抢着合成更小的颗粒，刷更高的抗菌率数据，没人研究怎么在十块钱成本以内，把纳米银锁在塑料基体里十年不出来。这个盲区不填上，纳米银永远都是割外行韭菜的一次性抗菌材料，吹得再神，一用就露馅。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米银颗粒：吹上天的抗菌神材，我在工厂踩过的真实大坑
文章链接：https://m.yqhljx.com/list_11/2755.html
