2026-09-14 02:22:41 分类：材料工艺
去年给某航发配套做热端考核试验，1200℃燃气循环烧了不到27小时，预制件直接从纤维层齐整裂开，送检拆开看，一半的碳化硅纤维已经脆成了粉末。
用的还是业内公认顶流的日本进口货。
别信宣传页上的耐温神话

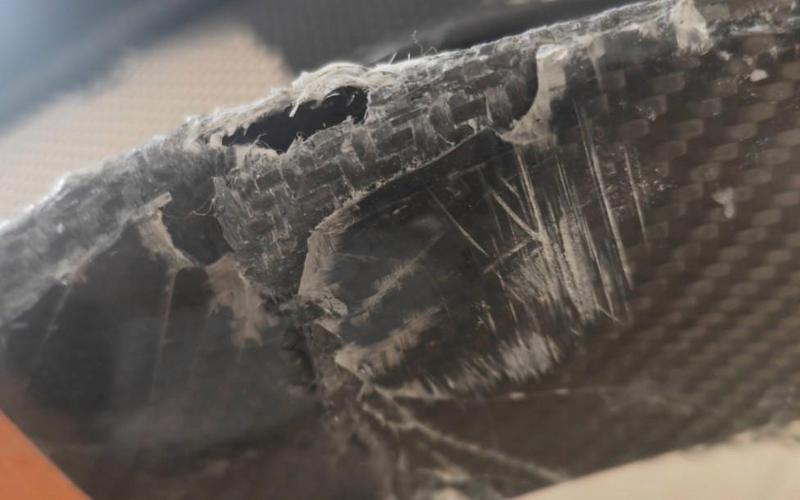

1200℃高温烧后碳化硅纤维断口形貌
说实话，大部分公开资料写的“耐1600℃高温”，都是偷换了概念。那是静态惰性气氛下，放进去烧10分钟测出来的熔点。真到实用场景，不管是航发热端、还是光伏热场，哪有惰性气氛给你用？
实测发现，哪怕是最高等级的碳化硅纤维，在含微量水汽的空气里，1200℃超过50小时，强度直接掉一半。国产货更惨，通常30小时就掉60%。
很多人说我加抗氧化涂层啊？说白了，加涂层等于牺牲强度换寿命。涂层涂完，纤维本身的拉伸强度至少掉15%，要是涂层厚度控制差个1微米，整根丝的应力分布直接乱了，冷热循环两次就断。
更坑的是，宣传里说“强度是钢的五倍”，那是单丝测出来的。做成百根上千根的束丝，再编成预制件浸润复合，强度直接打六折。误差大的时候能对折。
量产线的坑，蹲过现场才懂
连续碳化硅纤维烧结生产线实拍
我在产线蹲了快三年，见过最多的就是整炉整炉的废料。
碳化硅纤维现在主流路线是先驱体转化法，第一步做聚碳硅烷，这个东西要命。每一锅合成，反应温度差个2℃，分子量分布差5个百分点，纺出来的丝强度波动直接干到20%。你说我严格控温行不行？一万升的反应釜，中心和壁的温度本来就差3-5℃，你再怎么控都没用。去年我在江苏帮一家新厂调工艺，光是试配方就废了1.8吨原料，算下来一百六十多万打了水漂，连个响都没听见。
纺丝更娇贵。纺丝孔的公差要求是±0.5微米，一根喷丝板上千个孔，只要有一个孔堵了，走丝的时候断一根，整盘都废。而且这东西不能像碳纤维那样中途接丝，接了就是瑕疵，高温下必断。
烧结环节更不用说。1400℃的氩气气氛炉，走丝速度每分钟10厘米，炉温纵向差个5℃，出炉的丝强度直接不合格，整卷只能当降级品卖，价格砍一半还没人要。停一次炉再开，前后要14小时，产线停一天，人工加能耗加损耗，小一百万没了。
不过话说回来，现在国内号称能做碳化硅纤维的厂子有十几家，真正能量产稳定连续丝，能过航空航天级检测的，一只手数得过来。大部分都是拿实验室拉出的几米丝吹项目，骗投资罢了。
根上带的死结，绕不开
根上带的死结，绕不开
现在所有人都在说，碳化硅纤维是下一代航空热端、半导体散热的核心材料，我不否认它的潜力，但当下有两个根本绕不开的硬伤，没人敢公开说。
第一个，从原理上就带的微孔隙缺陷，改不掉。先驱体转化法，纺完丝烧结，先驱体分解出小分子气体，必然留下微孔隙，密度大概是每立方厘米10^17到10^18个孔洞，应力全往孔洞边上堆，高温下稍微有点应力集中，直接从孔洞这里裂开。你说能不能搞别的方法？比如化学气相沉积？做出来的是单根粗丝，根本编不了预制件，只能做单一构件，用途窄得可怜。
第二个，就是成本。现在日本进口的航空级碳化硅纤维，报价大概是2万到4万一公斤，国产的也要八九千一公斤。对比一下，顶级碳纤维T1000才不到两千一公斤。这个价格，除了航天军工敢用一点点，民用哪个行业用得起？你做半导体散热，一片散热板要半公斤纤维，光材料成本就四五千，卖谁去？
很多人说，量上去了成本就降了。问题是，现在这个工艺路线，成本降不下来。聚碳硅烷合成收率才50%左右，纺丝烧结损耗又要去掉30%，一百块钱的原料最后只能出不到35块钱的成品，你怎么降？除非换全新的合成路线，但现在连实验室都没跑通，谈什么量产？
说白了，别听创投圈吹得天花乱坠，碳化硅纤维现在还没到挑大梁的时候，把基础工艺的坑填完再说。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：碳化硅纤维：被高估的新材料黑金刚，藏着产业化的死结
文章链接：https://m.yqhljx.com/list_11/2797.html
