2026-09-14 09:52:40 分类：材料工艺
三年前给珠三角某动力电池厂做热管理改性方案，他们拿新出的碳纳米管导电剂做的软包电芯，循环300次，容量直接掉了28%——比用最便宜普通炭黑的对照组还差11个百分点。当时甲方的技术总监脸都绿了，我们蹲在测试房连测了三批，结果一模一样。
实验室数据好看，为啥一量产就拉胯
大家网上搜纳米管，出来的都是“单根碳纳米管电导率可达10^6 S/cm，强度是钢的一百倍”，这话没错，错在拿实验室单根的数据套量产粉体的性能。

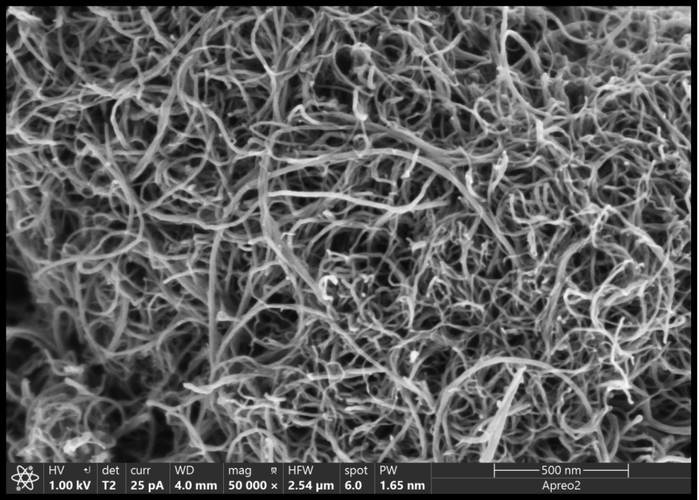

量产碳纳米管团聚体扫描电镜图
说白了，实验室拿出来做测试的，都是AFM捞出来的单根，纯度99.99%，你量产一次出几百公斤，能做到95%纯度就已经是头部大厂的水平了。剩下的是什么？催化剂残渣，无定形碳，还有最要命的硬团聚块。实测发现，量产碳纳米管粉体，一次颗粒的团聚率能超过60%，你就是用高速剪切加分散剂泡三天，打开看还是有不少微米级的硬团聚块。这些团聚块混到基材里，就是一堆没用的废渣，起不到增强导电的作用不说，还会变成应力集中点，稍微来几次循环就开裂。
很多人说我分散做好了不就行了？你试试，分散时间加一倍，纳米管本身就断了，长径比从一千掉到一百，性能照样掉一半。就是这么拧巴。
成本降不下来的死结，没人愿意公开说
现在九成以上的量产碳纳米管走的是CVD气相沉积，要用到钴基镍基催化剂，还要高纯氢气氩气做载气，反应温度要到800度以上，烧一个小时才能出料。

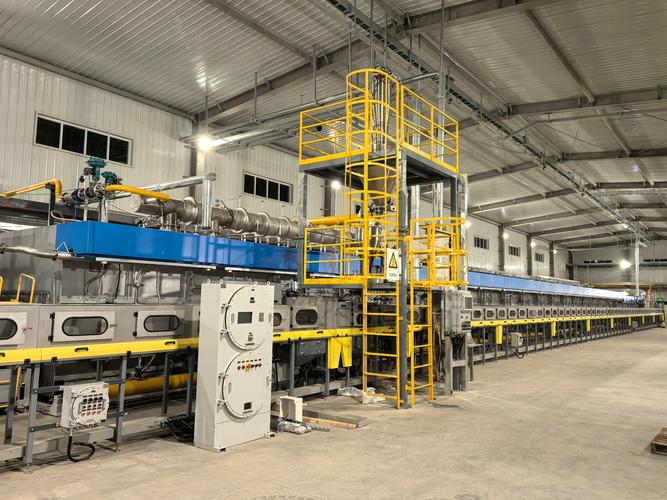

CVD法碳纳米管量产炉生产现场
我跟某厂的生产经理算过账，一吨粉体出来，催化剂成本占42%，能耗占28%，算下来一吨95%纯度的碳纳米管粉体，出厂价要八万多，就算你做低纯度的导电剂级，也要三万多一吨。对比一下，普通导电炭黑才八千一吨。
哦，有人说，纳米管添加量少啊，只要加0.5%就能达到炭黑1%的效果，你算啊，一吨锂电池，用碳纳米管要150块，用炭黑只要80块，差了整整70块，一辆车五十度电，光这一项成本就多了三千多。哪个车企疯了会平白多掏三千？现在用碳纳米管的，基本都是冲最高能量密度拿补贴的，补贴退坡之后，换炭黑换的比谁都快。说实话，我见过不少做纳米管的厂子，产能开不到三成，全靠接政府的课题项目养着，根本没有稳定的市场化订单。
藏在性能参数背后的隐性硬伤
藏在性能参数背后的隐性硬伤
除了分散和成本，还有两个坑，谁进谁吃亏。
第一个是加工性。纳米管长径比太高，做挤出造粒的时候，特别容易挂在过滤网上，我去年在佛山一家改性塑料厂待了五天，他们做纳米管增强聚丙烯，24小时不到，挤出机的100目滤网就完全堵死，换一次滤网加人工要一千二，一个月下来，换滤网的钱比卖料赚的还多，老板天天蹲在机台旁边抽烟骂街。换大孔的滤网？杂质和团聚块就流到成品里，性能不合格，客户直接退货。就是死循环。
第二个是安全。不管是碳纳米管还是氮化硼纳米管，尺寸都在几个纳米，生产过程中只要稍微密封不好，就会飘到空气里，吸进肺里根本排不出来，比石棉还凶。现在国内哪个做纳米管量产的厂，敢把车间全年的粉尘检测报告公开？都是捂着盖着，出了问题再说。还有放在电池里用，你纳米管这么尖这么硬，循环过程中SEI膜长一层被刺破一层，锂枝晶顺着纳米管的方向往隔膜长，搞不好就短路起火，开头那个案子就是这么回事，我们拆开电芯看，隔膜上密密麻麻都是刺出来的小孔。
现在满街都是纳米管要取代什么，要升级什么产业，说白了九成都是炒概念骗融资的。根本绕不开的三个坎：分散一致性控不住，成本降不到可比区间，加工和安全的暗坑填不上，没有一个是改改工艺调调参数就能解决的，全是底层逻辑的问题。别扯什么未来可期，先把这三个问题解决了再说。现在的纳米管，就是实验室里的明星，量产场上的龙套，什么时候上台挑大梁，还早着呢。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米管：吹了几十年的神话，当下产业化卡在哪
文章链接：https://m.yqhljx.com/list_11/2812.html
