前年给国内某新势力车企做驱动电机铁芯迭代，按供应商提供的磁导率参数做完仿真，样机空载损耗比设计值高了32%，满载跑了20分钟直接烧了绕组。拆开查了三天，最后发现问题太简单——设计用的是手册上的初始磁导率，实际工作点的磁导率差了四倍。你测的磁导率，根本不是你要用的那个
很多做设计的，拿到材料报告直接抄那个最大的磁导率数字往仿真里填。说白了就是懒。初始磁导率是什么？是外磁场强度趋近于零、磁通密度几乎为零的时候测出来的数值，说白了就是给材料排名用的，不是给设计用的。你见过哪个电机、哪个电感工作在零磁通状态？不可能。某常规牌号的无取向硅钢，我这边实验室实测，初始磁导率能到12000，到工作点1T磁通密度的时候，振幅磁导率才不到3000。差四倍！就这还是理想条件下测的。

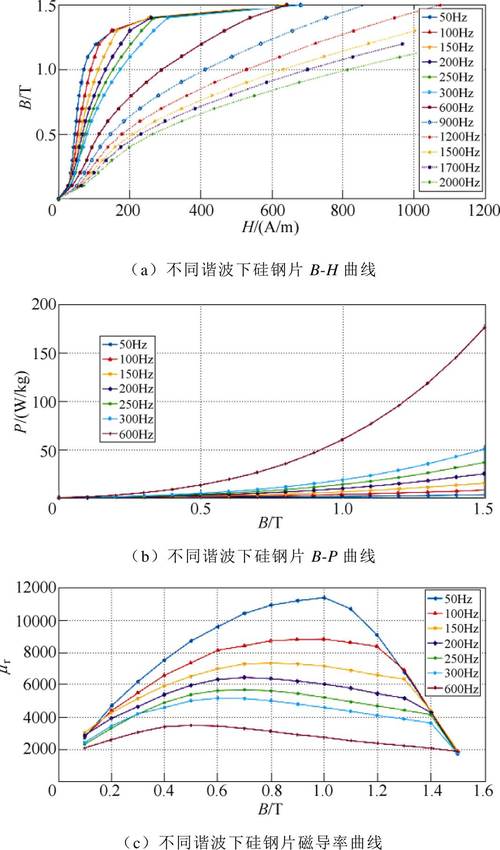

无取向硅钢不同磁通下磁导率变化曲线
刚才那个烧电机的案子，就是设计师偷懒，直接拿初始磁导率算励磁电流，算出来需要的铜线截面积小了一半，能不烧吗？哦对，还有更坑的，有效磁导率这个东西，很多开气隙的电感，磁导率是整个磁路的等效值，你拿磁芯本身的磁导率去算，误差能差出一倍去，多少人在这里栽过？我就不说了。环境一变，磁导率说崩就崩
就算你找对了工作点的磁导率，也架不住环境变啊。温度。应力。直流偏置。哪个不把磁导率折腾得面目全非？去年帮客户调充电桩的共模电感，用的常规牌号锰锌铁氧体，手册上25度室温下磁导率2500，客户样机工作温度稳定在85度，拆下来测，磁导率直接掉到1800，差了快30%。共模抑制比直接掉了6dB，过EMC卡了半个月，花了几十万改方案。说实话，我见过太多做仿真的，图省事直接把手册上25度的数值用到120度的工况，能不出问题？
应力更离谱，铁芯叠装的时候，你为了紧凑，预紧力打多少？我见过某主机厂的工艺要求，预紧力打到10MPa，测出来整个铁芯的平均磁导率直接掉了40%。为什么？软磁材料本身对应力太敏感，压得越狠，磁畴转动越难，磁导率就越低，这个是常识，但就是没人往设计里算。还有直流偏置，开关电源、车载电感，哪个不带直流分量？直流偏置一加上去，磁芯慢慢饱和，磁导率刷刷往下跌，很多新手设计，一开始根本没考虑这个，做出来的电感纹波直接超标，对吧？
锰锌铁氧体磁导率随温度变化测试曲线
不过话说回来，也不能全怪设计师，手册上本来就不会给你全工况的数据，最多给个温度系数，还是大范围的平均系数，真到具体工况，误差还是大得离谱。产业化至今绕不开的硬伤
产业化至今绕不开的硬伤
说了这么多，其实最核心的问题到现在都没解决。现在所有材料厂商提供的磁导率，都是实验室理想条件下，用整块无应力、无加工损伤的样品测出来的静态值。实际批量生产呢？硅钢冲片的时候，冲头挤压边缘，会给边缘带来残余应力，大概边缘1mm范围内的磁导率，会直接掉一半以上。你一个50mm宽的铁芯，等于有4%的面积直接“失磁”，这个谁给你提供修正数据？没有人。还有，焊接的时候，热影响区的磁导率，能掉70%，这个位置的影响，全靠设计师凭经验留余量，没人能给你准确的仿真参数。
复合磁粉芯更坑，压制成型的时候，模具不同位置的压力差能到20%，磁导率跟压制压力直接相关，同一批产品，不同个体的磁导率能差15%，厂商不可能给你每一块都测，成本扛不住，只能给你一个范围，设计的时候只能按最低值留余量，成本直接上去了。还有高频领域，现在车载快充、自动驾驶的雷达，工作频率都到GHz级别了，绝大多数材料厂商给你的磁导率，还是1kHz或者10kHz下测的，GHz下的磁导率实部虚部，测一次成本几千块，根本不会给你免费测。说白了，你用的参数，还是几十年前低频下的老数据，能不出错？
到现在，这个行业的情况就是，磁导率是软磁材料最核心的参数，但所有能用的公开参数，全是理想条件下的“完美值”，实际工况、实际生产后的真实磁导率，全是黑箱。没人会花成本给你测每个环节的真实数据，设计只能靠试错，靠留余量，这个就是产业化绕不开的硬伤，没有例外。
