2026-09-14 23:30:45 分类：材料工艺
我们干材料工艺的，测了十几年润湿角，90%的工厂测出来的数据，根本不能用在量产线上。去年给某头部光伏厂做自清洁疏水涂层，就是栽在这。
批量出货三个月，一半的板疏水效果全没了，刮开表层看，涂层附着力掉了七成。回头翻原始测试报告，实验室测的水润湿角稳定112度，完全符合要求啊？谁能想到，那数据是拿新鲜裁切的小样板测的，根本没算量产过程的污染和后续老化。
实验室的润湿角，骗了多少工艺人
说白了，现在绝大多数工厂测润湿角，都是挑着出数据。
裁样板，专门挑最平整、没有一点瑕疵的地方切。测之前，拿酒精擦三遍，氮气吹干，碰都不敢用手碰。就为了出一个符合要求的数据，交差完事。
你见过哪个工厂测整板的润湿角？实测发现，1.2*2.4m的大玻璃，边缘和中心的润湿角差能到20度。就因为生产线输料轮蹭了边缘，沾了点脱模剂，角度直接掉下去了。
教科书说测润湿角滴液要用2-5微升，对不对？对的。但那是针对粗糙度Ra<0.05μm的抛光样品。如果是量产的磨砂阳极氧化铝，Ra差0.1μm，润湿角就能飘15度以上，半滴液的体积差一微升，测出来结果差5度，太正常了。

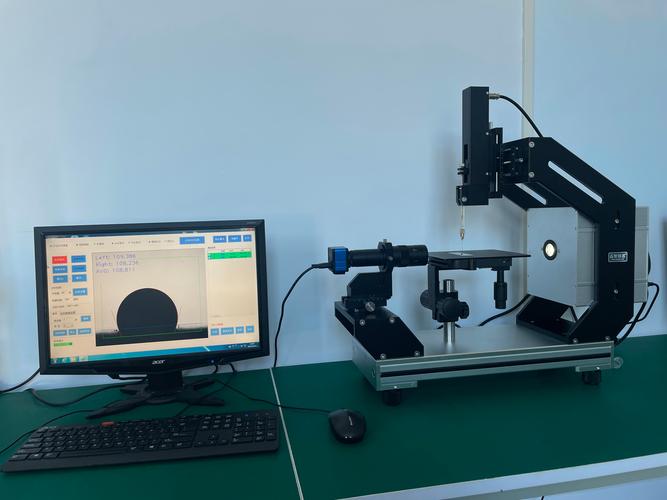

光学接触角测量仪滴液测试现场图
我上次跟第三方检测机构吵了一架，他们给的报告说我们涂层不合格，我拿同样的样板，换了一台仪器测，直接高了8度。你说找谁说理去？
你测的是静态角，量产要的是动态啊
我见过太多人，拿着静态润湿角当金标准，开口闭口超疏水要大于150度，亲水要小于10度。静态润湿角再好看，滚动角不合格，全白搭。
说白了，静态就是把液滴搁那不动，拍个照片算角度。可实际使用场景里，水哪会老老实实待着？
光伏玻璃要淋雨，空调翅片要结冷凝水，油缸密封要耐油冲，全是动态过程。决定水能不能流走、会不会挂水的，是滚动角，不是静态润湿角啊。
前年给某车企做空调散热器亲水涂层，我们测静态润湿角是8度，完全符合甲方要求，样板送过去当场过了。结果装机测试，冷凝水直接挂在翅片缝里掉不下来，风阻直接涨了12%，整批退货。
回头测滚动角，我们那批样板静态8度，滚动角居然有22度。另一批静态15度，滚动角只有8度，上机完全没问题。你说去哪说理？

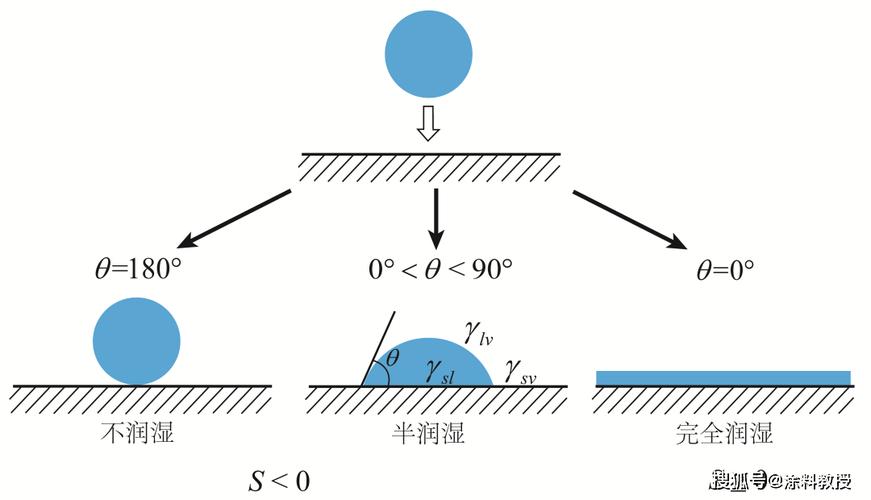

润湿角静态动态测试结果对比图
不过话说回来，也不能全怪测试的人。动态润湿角测一次要调十分钟样品，还要拍高速录像算滚动角度，费时间费钱，甲方只给静态的测试费，谁愿意费劲做动态？
产业化绕不开的坑，至今没人能填
产业化绕不开的坑，至今没人能填
说句掏心窝子的话，现在整个工业界用的润湿角测试体系，本身就有漏洞。全行业都在凑合用，出了问题就甩锅给工艺参数不对，没人敢说这套方法本身就有问题。
第一个绕不开的硬伤，就是表面污染的影响。哪怕你戴无尘手套，不小心碰一下样品表面，留下一点皮脂，就能让润湿角飘10度以上。量产线上，样品是机械手抓的，是跟料框蹭过的，是沾过环境里的浮尘油污的，根本不可能像实验室那样纯得像一张白纸。你拿实验室干净样板测出来的数据，去卡量产产品的规格，这不就是刻舟求剑吗？
第二个就是时变性的盲区。液滴滴到表面上，1秒测和10秒测，角度能差好几度，甚至十几度。现在没有统一的测试时间标准，全看测试员的习惯。有人滴完就拍，有人等十秒再拍，出来的数据根本没法比。你说我卡100度合格，滴完就拍是102，等十秒是97，合格还是不合格？全凭张嘴说。
还有不同仪器的系统误差，不同算法的误差，加起来差个5-10度太正常了。这么大的误差，用来卡材料性能的合格线，跟瞎蒙有什么区别？
很多搞科研的，发论文要漂亮的润湿角数据，怎么好看怎么测，根本不管实际量产能用不能用。干量产的，又只能跟着标准走，大家都错，就没人觉得错了。
这就是现状。没什么好展望的，坑就在这，你做工艺，就得绕着走，别拿实验室的润湿角数据当圣旨。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：别被教科书骗了，润湿角根本不是你想的那样
文章链接：https://m.yqhljx.com/list_11/2840.html
