2026-09-15 12:38:38 分类：材料工艺
去年江苏某汽配厂给主机厂供的连杆，三万根在台架试验断了一千七。钢厂拿质保书过来拍桌子，伸长率16%，断面收缩率35%，全符合国标，凭什么说我料不对？我们把断口磨开，分层看得清清楚楚。实际算下来，有效断面收缩率才11%。差了20多个点，能不断吗？
别拿教科书定义当本事，你测的根本不对
教科书说断面收缩率是拉伸试验断裂后，原断面面积减断裂后面积除以原断面面积。说白了就是拉断之后，材料缩了多少。很多人以为这不就是测个直径吗？有什么难的？
错。
绝大多数工厂的检测方法都错了。不信你去车间看，拉断之后大家都找最细的那个地方量，不管断口是什么形态。哪怕断口分层了，有裂纹了，照样只量最细的直径，算出来数当然好看，全合格。
实测发现，带内部缺陷的中碳调质钢，表面缩颈符合要求，内部已经裂了一半，量出来的断面收缩率能比实际值高2到3倍。

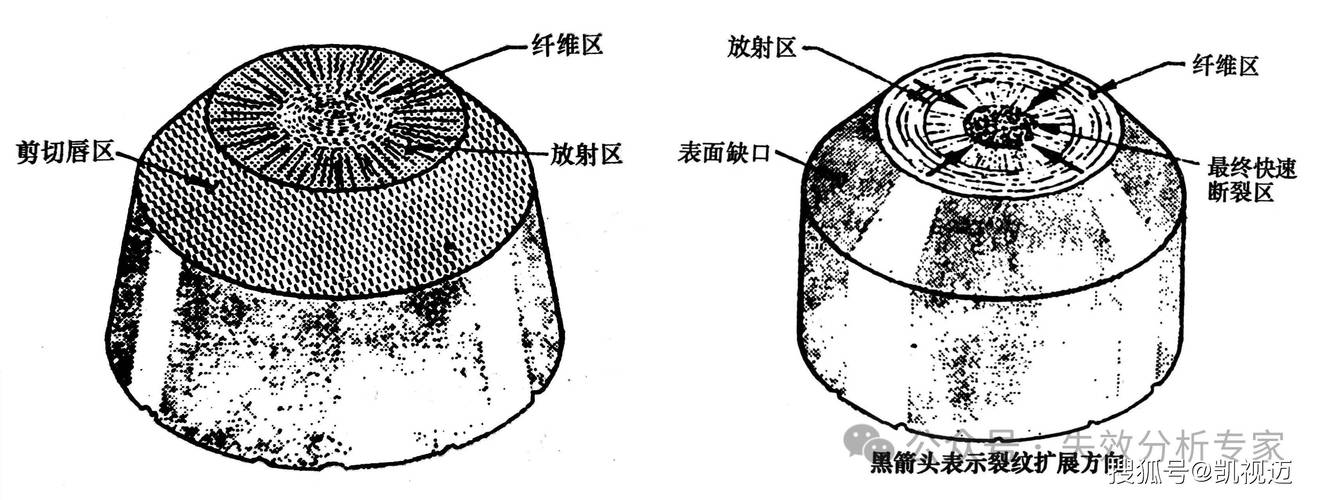

钢材拉伸断裂后分层断口截面图
说实话，这个操作我见太多了。小厂这么干，很多大厂也默认这么干。为什么？国标没说缺陷怎么扣啊！你说要扣内部缺陷的面积，怎么扣？锯开磨了才能看，磨完试样就废了，没法复检。不磨你怎么知道里面有没有裂？
只要断口不是完整的均匀缩颈，你测出来的断面收缩率就是假的。伸长率是整体变形，断面收缩率是局部变形，材料有任何内部夹杂、分层、偏析，第一个反应在断面收缩率上，伸长率可能一点变化都没有。
为什么大厂都在私下卡这个指标
很多做材料的，一辈子只认伸长率，不认断面收缩率。觉得两个都是塑性指标，差不多。
差远了。我做了15年工艺，见过太多伸长率合格，断面收缩率不合格，批量出事的案例。
三年前我们帮某新势力做2000MPa级热冲压防撞梁，国内三家钢厂供样，伸长率全做到了7%以上，符合技术要求。我们测断面收缩率，最高的才18%，最低的只有9%。直接把后两家打回去。
对方不服，说我们伸长率都够了，为什么不行？
你拿9%断面收缩率的材料做防撞梁，高速碰撞的时候，它根本吸不了能，直接断。实测出来，断面收缩率每差5个百分点，-40℃的冲击功直接掉22J。这个量级的差距，够要人命的。

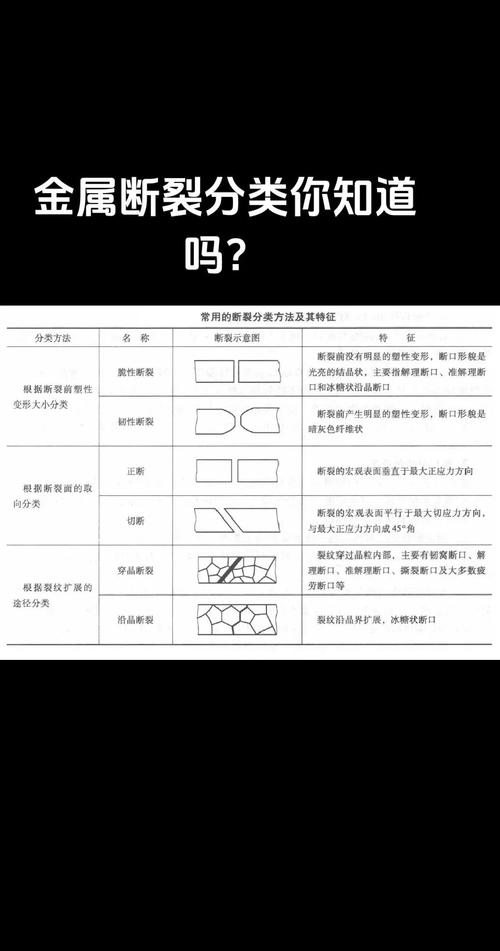

不同断面收缩率钢材冲击断口对比图
不过话说回来，现在主机厂也学精了，公开的技术要求不写，私下给钢厂的技术协议，断面收缩率不够，直接拒收。为什么不公开？说了就得改国标，改体系，麻烦事一堆。不如私下卡，出了事我有保障，没事大家都过得去。
断面收缩率才是材料韧性的底，这个底兜不住，什么性能都是飘的。很多人开发新材料，一味冲强度，冲伸长率，就是不看断面收缩率，做出来的东西实验室全合格，上了批量就出事，根子就在这。
产业化绕不开的硬伤
产业化绕不开的硬伤
说了这么多，不是说大家不重视，是这个指标本身就有天生的缺陷，到现在都解决不了。
第一个，梯度材料根本没法测。现在什么渗碳齿轮，镀层钢板，复合轧制高强钢，全是梯度结构，表层硬，心部软，断口根本不是均匀缩颈，你说你测哪个位置？测表层，心部缩了不算？测心部，表层的裂纹不算？现在没有任何一个标准说清楚这事，全靠各个厂自己摸索，报出来的数五花八门，根本没法对标。
第二个，超高强钢的合格区间根本没定案。现在强度做到2000MPa以上的钢，断面收缩率普遍就在5%到10%之间，原来的老标准要求15%以上，那按老标准全不合格，但是很多地方确实能用，到底多少够？没人说得清。主机厂要10%，钢厂说我做不出来，你要降成本就只能接受8%，吵来吵去，没有统一说法。
说白了，现在断面收缩率的理论还是上世纪三四十年代定的，那时候都是低碳低强度钢，均匀材料，当然没问题。现在材料发展这么快，什么复合材料，梯度材料，超高强钢，老框框框不住了。但是没人愿意改。改标准就得动所有供应商的检测方法，动量产的合格判定，谁来担这个责任？
就这么拖着，大家都拿着合格的假数过日子，等到批量出了事，再回头翻报告，全符合要求，找不到责任人。你说可笑不可笑？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被忽略的断面收缩率：你测的指标根本没用
文章链接：https://m.yqhljx.com/list_11/2865.html
