这就是热膨胀系数最操蛋的地方：你以为它是物理常数，可有时候，它就是个任性的变量。说白了就是材料受热后鬼使神差变长的比例，线性膨胀系数α，单位10-6/℃。铝合金α≈23，意味着每升高1℃，每米长度增加0.023毫米。听着微不足道对吧？累加起来吓死人。一个两米长的铝板，从20℃送到200℃烘箱，能干出8毫米的形变——足够把定位销掰弯。
数据手册信不过？实测一下，那偏差让人背脊发凉

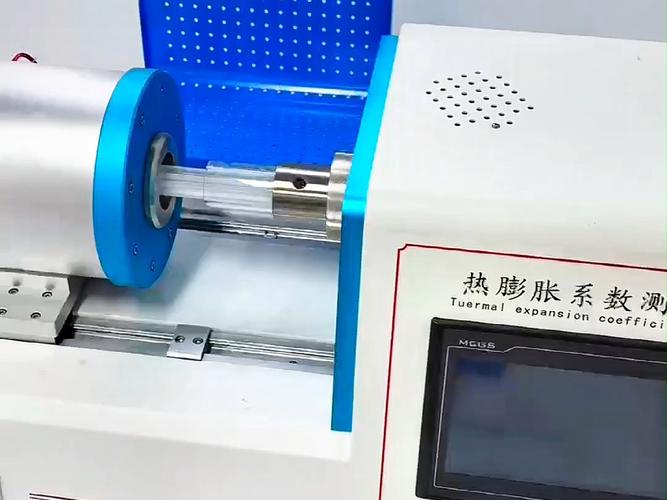

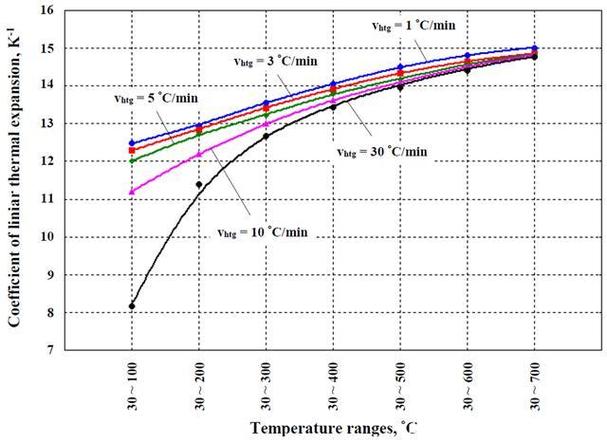

手册上查到的热膨胀系数，往往是在特定条件下测的——通常用的是均匀升温、缓慢加热的退火态小试件。可生产现场的材料呢？板材可能有轧制织构，铸件有残余应力，粉末注射成型件密度不均匀……实话告诉你，我曾经拿四种不同批次的7075铝合金标过膨胀系数，结果最大偏差到了22%！22%啊，算到温差150度的结构上，预留间隙直接吃光。更坑的是，很多材料在-30℃到100℃这个常见服役区间之内，α曲线根本不是直线。聚甲醛那种塑料，α能随温度大幅波动，冬天夏天用同一条参数去设计间隙，要么磨坏要么漏风。有一回做户外通信机壳的防水密封，因为没注意到这个非线性，全部召回。所以我的习惯是：新料新批次，必须自己测。用TMA（热机械分析仪）扫一遍实际温域，哪怕样品只取三个，也比翻手册强十倍。还有就是——别小看升温速率。有的料加热快了，温度梯度一大，局部膨胀量能比平衡态高出30%-50%。这不是理论预警，是惨痛教训。
受约束的膨胀才要命——应力公式背后的残酷真相
举个极端例子：碳纤维复合材料。层压板在纤维方向几乎不膨胀，甚至负膨胀，可厚度方向膨胀得厉害。做镶嵌件的时候，金属嵌件和复材之间如果不做缓冲层，热循环几次就分层了。去年一个无人机翼梁，就是内嵌铝合金套管处开裂，返工费够买一辆好车。
技术妥协下的盲区：膨胀系数不是常数
另一个潜藏的痛点：瞬态热冲击下的膨胀滞后。急速加热或冷却，表面和芯部温差极大，膨胀被束，产生的机械应力往往是稳态模拟值的两倍以上。这个基础研究缺口至今没堵上，大家只好靠加大安全系数蒙混过关。结构越来越轻量化，蒙的迟早要露馅。
