2014年，西藏那曲。

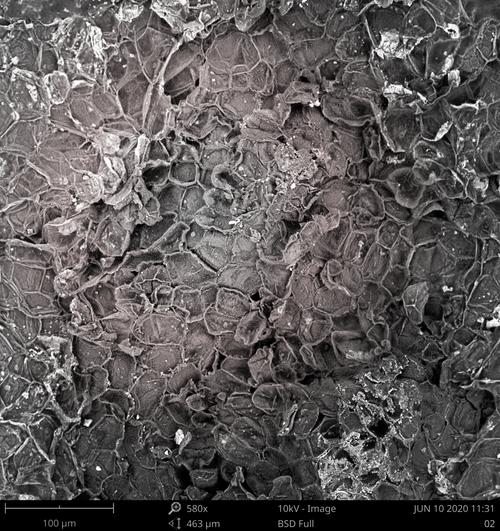

甲方打电话过来骂娘：“你们这什么狗屁防腐层，不到半年全裂了！”我去现场一看，涂层表面像干涸的河床，一蹭就掉白粉。懵了。
实验室数据那个漂亮啊——QUV-B 313，0.63W/m²，3000小时，ΔE小于2，附着力保持B级。按标准，这算顶级耐候配方了。可它就在高原阳光下，半年完蛋。
那批货赔了我四十万，也赔出一个认知：紫外线加速老化测试，从头到脚都是坑。 而且大部分从业者根本没搞明白坑在哪。
一、那次翻车后，我死磕了三年复合老化
为什么？因为单一UV光解根本不是真实世界的失效模式。想想看：户外面临什么？紫外线 + 温度剧变 + 雨水冲刷 + 沙尘刮擦，还时不时来点酸雨和微生物。
拿那曲的项目说，白天表面温度能到50度，夜里零下十度，每天一个热胀冷缩循环。涂层微裂纹一产生，水汽和氧气顺着裂缝就长驱直入了，这时紫外线的角色反而不关键——它只负责把裂缝壁上的树脂进一步光降解，真正让涂层崩解的是水汽冻融和氧化。说白了，光电一个因子，你测再久也没用。
后来我搞了一套自己的土办法：把样片放进冻融循环箱，上午-20℃冷冻1小时，下午拿出来用UV灯照射，同时喷盐水雾。就这么变态的循环，才能复现出类似户外的龟裂纹。
再讲个反常识的：有时加了紫外线吸收剂反而更惨。上文那配方我加了2%的苯并三唑类UVA，结果它把光能转化为热能，涂层表面温度比不加时高出近10℃，热氧化速度直接翻倍。这谁想得到？实验室里温控恒定，根本看不出来。
二、抗氧剂和光稳定剂，其实是相爱相杀
满大街的配方都在堆HALS和抗氧剂，觉得1+1>2。实测发现，有些组合是自废武功。
比如受阻酚抗氧剂1010，它靠捕获自由基起效，但它的氧化物会破坏硫酯类辅助抗氧剂。如果配方里同时用了含硫的阻聚剂，高温下生成酸性物质，直接把HALS给中和了——HALS是碱性的嘛。我做过对比：聚丙烯膜里，加0.3%的受阻酚和0.2%的HALS，140℃下协同效果挺好；换成150℃，HALS效率下降40%。就因为那10℃温差，机理切换了。
更头疼的是迁移和抽提。很多添加剂分子量小，淋雨后慢慢析出，表面富集，然后被雨水冲走。实验室循环大多没考虑水喷淋角度、流量和表面干湿交替速度。有次我在广州曝晒试板，一个月后检测表面添加剂浓度，只有初始的1/3。全冲掉了，还耐个鬼紫外。
三、标准？那是块遮羞布，可我们还得用它
说实话，ASTM G154、ISO 4892这些标准不是没用，它们只是让你有个横向对比的尺子。但你要信它能预测真实寿命，那就是赌。
为什么？因为加速倍率在不同失效模式下根本不一致。比如：UV引起的变色可能加速8倍，附着力下降可能加速3倍，而粉化需要湿度参与，加速倍率不到2倍。你用QUV结果推导户外总体寿命，相当于用跑步的速度估算游泳的时间，荒唐。
我手头有组数据：同一款氟碳涂料，QUV 4000小时黄变超标，但海南曝晒4年仍然合格。为什么？户外有雨洗，把发色基团冲掉了。而实验室没有这类自清洁机制，错误判了死刑。
所以，现在每次做配方，我根本不信任何加速数据。直接挂样：拉萨、漠河、万宁，三个点撑开气候边界。挂一年，拿回来测；挂两年，再测。这才是硬工夫。
耐紫外老化的真正盲区，就是多元协同老化机理至今没人讲得清楚。学术界忙着发论文，搞一堆单因素模型，产业界就拼凑添加剂，寄望于堆砌。两者之间有个巨大的鸿沟：没有一个可工程化的多场耦合寿命预测模型。这才是绕不开的硬伤。只要你还试图用单一紫外加速数据来背书户外表现，早晚会像我当年一样，被现实狠狠抽一巴掌。
