别跟我提什么精准控制，上个月那根轴，硬度检了三次全在图纸要求范围内，结果装机跑不到两天就断了。断口分析一看——脆性断裂。硬度值明明漂漂亮亮的，对吧？可那玩意儿有用吗？硬度这东西，你越信它，它越坑你。
我干工艺这行十五年了，车间的硬度计换了好几茬，从老式的指针洛氏到现在的全自动显微，说白了，这玩意儿的本质压根没变——一个用压痕尺寸除以载荷算出来的数字，连个量纲都没有，硬生生被咱们赋予了太多不切实际的期望。
头一个要命的幻觉，就是把硬度当强度。硬度高不等于结实，这道理科班出身的人都懂，可一进到厂里，图纸上标个HRC 58-62，底下的人就一根筋往上限靠。靠呗，硬度上去了，淬火温度往死里压，马氏体针粗得能扎人，残余应力大到能自己裂开——这些事儿，硬度计它测不出来啊！
再拿现场那点破事儿来说，多少操作工连试样表面脱碳层都没磨掉就敢打硬度。磨一下？磨多少？靠手感。我见过最离谱的一次，同批齿轮，一个哥们把脱碳层磨掉0.3毫米打出来HRC 60，另一个只蹭了层黑皮，HRC 52。你说信哪个？硬度值这玩意儿，从制样开始就是个坑。
同一批料，三台机器能出三个数
咱们硬度室那台老洛氏，压头鼻子早都磨秃了，打出来的数比新机器高2-3个洛氏单位，这偏差在精密件上就是废品和良品的区别。可谁管？校准块？那玩意儿本身就有均匀性问题，送检的标块也就保证个示值误差，没人告诉你压头顶端的曲率半径只要差个几微米，打出来的数能偏到姥姥家。

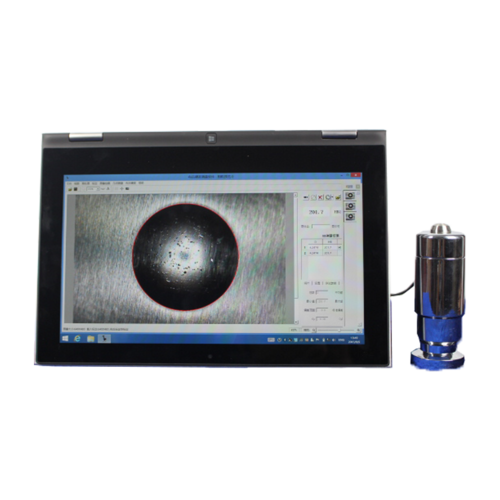

还有那台布氏，压完测直径，十个人能量出十种结果来。读数显微镜标个0.01毫米分度，可那个压痕边缘本身就有凸起变形，你取哪条线当边界？软件自动识别的？光照角度一换，它都能给你变个戏法。硬度这行当，人为因素比仪器本身大得多。所以我跟检验员交代从来都是：按照ASTM标准来，至少三点取平均，首件和末件对比，发现异常先别急着填数，拿标准块验证一下压头状态——这些细节标准里写着，可多少人真当回事儿？
硬度换算表那套，纯粹是耍流氓
HRC和HV怎么对应？上网一搜，换算表满天飞，一个个弄得跟真理似的。业内人都知道，那玩意儿是基于特定材料实验数据拟合的，不同合金系、不同热处理状态，换算规律差远了。比如工具钢，同一个HRC值对应的HV范围能宽出50-80个单位，这一点在氮化层检测上坑过我一次：设计要求表面硬度≥800 HV0.3，车间拿便携里氏打了下，换算过来觉得差不多了，结果一磨，渗层没了。为啥？里氏冲击头打的是基体，那个换算曲线根本不对应这个表层。
更可笑的是，有些图纸居然直接标“硬度 280-320 HBW 或 30-34 HRC”，这种写法简直在说“我不懂硬度”。两种方法物理含义不同，测试载荷不同，对材料的应变硬化效应响应也不同，硬生生给个范围，实际控制中经常是HBW合格了HRC就超差，扯皮都扯不明白。所以现在我见到这种公差，第一反应就是找设计部干架。
微区硬度？那更是无底洞

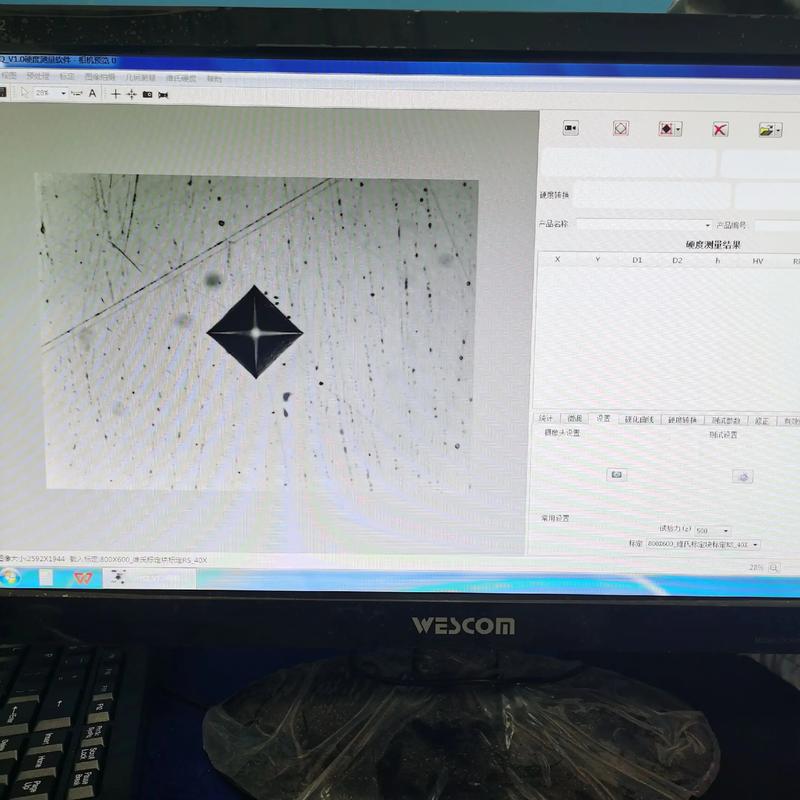

近些年都爱玩微观表征，测个镀层、碳化物、夹杂物的硬度，听着高大上，但那个维氏硬度载荷一下去，0.01公斤力，压痕对角线几十微米，测头对中稍微偏一点，数值乱跳。更别说材料本身的不均匀性——你以为镀层是均质，实际上柱状晶间隙、成分偏析，相邻两个点的硬度差个百八十是常事。然后呢？报告里漂漂亮亮写个平均值，那个最小值，被选择性忽略了。微区硬度的最大骗局，就是用高精度仪器产出不可靠数据，再用统计手段把那些不可靠包装成科学结论。
最让我头疼的是失效分析里硬度那部分。裂纹源区的硬度，到底是因为服役硬化了，还是原本就有硬质相？测出来的高硬度，经常被一帮人直接拿来当证据，说“材料本身太脆”——但这个逻辑是反的。微观上，裂纹尖端有大量位错堆积，硬度自然高，那是结果不是原因，可这个顺序问题，十份报告有八份搞错。
话虽然糙，事儿就是这么个事儿
我无意全盘否定硬度。说到底，它是个实用指标，快、便宜、无损（相对），对于均质大批量件的过程控制很有用。但现在的产业界，从设计到质检，弥漫着一种“硬度崇拜”：觉得硬度高就牛，硬度合格就万事大吉，硬度数据有小数点就代表精确。这种思维，导致多少本来可避免的断裂、磨损、疲劳？不计其数。
最后说个现实里的盲区：复合加载条件下，硬度与耐磨性、抗胶合性之间的离散关系——这是教科书不讲、研究也少，但生产里天天撞上的事儿。比如轴承滚道，硬度做到HRC 62反而比60更容易出现疲劳剥落，因为脆性相增加、微裂纹扩展阻力下降。这跟传统摩擦学那套硬度越高越耐磨的说法直接矛盾，可眼下，咱们有办法预测吗？没有。靠试错。一批次一批次地砸钱试。
所以，下回再看硬度单，多留个心眼。别让那个简单的数字，替你做主。
