主轴跳了。箱体铸件疏松，模量掉了15%。刚度计算少了一截，轴承位直接偏了。手册上的弹性模量，是完美材料的，你的铸件有这完美度吗？
弹性模量不是定值？实测打脸

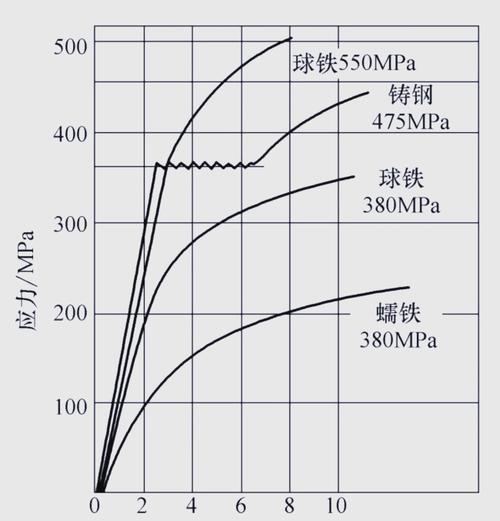

教科书说得太绝对：弹性模量只与材料化学成分有关，对热处理、加工不敏感。骗鬼呢，我干了15年工艺，见多了打脸的案例。就拿HT250铸铁来说，手册给你119GPa，可实测疏松件只有101GPa。强度还凑合，模量掉了18GPa——谁想得到？这玩意儿坑过我，差点赔掉底裤。那次做检测夹具，刚度不够，产品压变形了，查来查去，就是铸件模量低了。

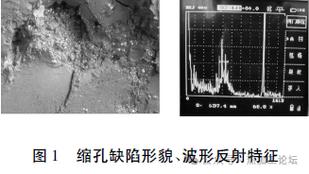

说白了，弹性模量对微观缺陷特别敏感。气孔、疏松、微裂纹，强度上可能也就掉个5%，模量却能给你掉10%甚至20%。为什么？因为模量反映的是原子间结合力的平均刚度，缺陷一多，局部应力集中，整体变形就大了。实测发现，哪怕同批材料，不同部位取试样，模量误差能到±8%。你还敢照搬手册？
手册数据到底多不靠谱
我记得刚入行，师傅就叮嘱：手册是给理想材料准备的，你的料，自己去测。确实，手册上那种数据，是在实验室用高纯度、无缺陷的试样做出来的。现实呢？你手里的型材可能有残余应力，有织构，甚至成分偏析。比如7075铝合金，T6态手册给71GPa，可实际锻件，纵向模量勉强70，横向才66GPa——各向异性出来了。再说高分子材料，比如PEEK，模量跟应变率强相关，手册给个静态值3.6GPa，可高速加载时能到4.5GPa，你用哪个？
而且，手册数据还会老化。我遇到过一批库存了五年的尼龙66，吸湿后模量从2.8GPa跌到1.9GPa，做结构件全废了。说实话，每次接手新项目，我第一件事就是做引伸计拉伸法测模量，取至少五组样，去掉离谱值，才敢用。别嫌麻烦，总比事后失效分析强。
动态模量和静态模量，搞混就要命

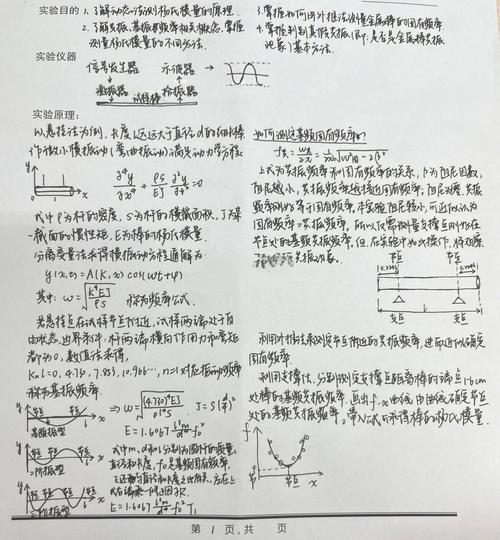

这个坑更深。测弹性模量，有静态法（拉伸、弯曲）和动态法（超声、共振）。两种方法得出来的数，能差15%以上，尤其是金属材料。为什么？因为材料有粘弹性，动态加载快，原子来不及松弛，显得更“刚”。很多质检偷懒，用超声波测，读数高，看上去材料更好。但你的结构是受静态或准静态载荷，用动态模量去算刚度，变形量会偏小，实际工况下位移不够，连接件应力异常——我那主轴案例，就是用了超声模量没折算，结果动态模量112GPa，实测静态才98GPa，差14GPa，轴承位直接偏了0.03mm，精度全毁。
我的习惯：如果是长期静态承载结构，一定用引伸计拉伸法，慢速加载，贴应变片，算割线模量。如果是冲击或振动环境，才参考动态模量，但还要做动特性校核。可惜，很多人不分，一套数据打天下，迟早出事。
理论盲区：非均质材料的模量，均值就是个炸弹
更让人头疼的是非均质材料，像混凝土、复合材料、粉末冶金件。弹性模量测出来是一个平均等效值，可内部应力分布离散得惊人。混凝土设计取30GPa，可实际在骨料界面处，局部模量可能只有10GPa，微裂缝早从这里开始了。复合材料层合板，不同方向模量差几倍，偏偏很多人当各向同性处理。我跟一个做风电叶片的聊，他们早期按单向层合板平均模量算刚度，叶片疲劳寿命差了三分之一。这东西，设计规范还在用经验折减，不突破这个，永远有隐患。
还有那些所谓“模量测试标准”，ASTM E111，ISO 6892，也只适用于均质金属。对于多孔、层状、甚至生物材料，压根没有普适方法。说白了，工程上我们严重依赖那个数值，但那个数值背后的模型，可能一开始就错了。
所以，别迷信弹性模量。它只是你工具箱里一个需要不断质疑的参考点，不是圣杯。你手里的那个数，也许就是灾难的开始。
