2026-10-08 08:18:58 分类：材料工艺
去年给国内某新势力车企做车内氛围灯验证，他们选了一款号称10年寿命的有机荧光胶，路试18个月拆下来测，亮度直接掉了51%。项目黄了，客户赔了小两百万模具费。
实验室数据从来都是包装出来的

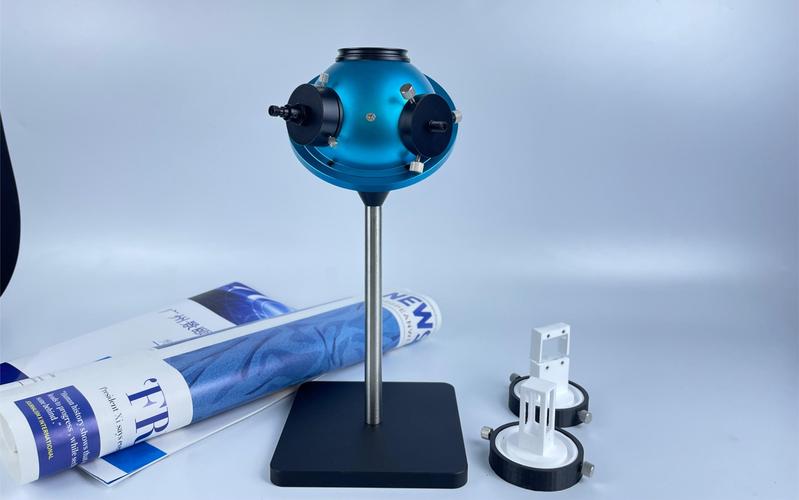

荧光材料量子产率积分球测试实拍
说实话，现在圈里的玩法我门儿清。所有厂家对外报的90%+量子产率，都是拿纯粉体在积分球里测出来的理想值。你做成成品，不得加粘结剂、不得分散涂覆？实测发现，只要粘结剂含量超过15%，量子产率直接砍半。
我前两年接了个钙钛矿荧光粉的转化项目，高校团队拿过来的样品，实验室测出来92%的量子产率，看得人心动。我们按常规LED封装工艺混料压片，做出来成品测，只有38%。为什么？钙钛矿颗粒太容易团聚，几个颗粒堆一块，荧光分子自己把自己发射的光给吸收了，说白了就是自淬灭。
你要解决团聚，就得把颗粒做到10nm以下，分散开。颗粒做小了呢？表面缺陷呈几何倍数增长，非辐射复合变多，量子产率又掉下去了。就这么个死循环，卡了十几年，到现在也没几家能绕得开。很多PPT上只给你看实验室的漂亮数据，绝口不提量产之后的衰减，对吧？
老化失效的隐形杀手没人愿意说
1000小时紫外老化后荧光材料变色对比样
开头那台车的失效，我拆了样测了三个月，才找到真凶。不是紫外线，是车内PVC饰件析出的邻苯类塑化剂。
大部分有机荧光分子，遇到塑化剂会慢慢发生分子重排，原本的荧光共轭结构直接被破坏，放一年就彻底不发光了。你以为无机荧光粉就稳了？现在常用的稀土铈铝荧光粉，只要封装胶含水率超过0.05%，半年时间三价铈就会被氧化成四价，亮度直接掉30%以上，这个事儿，多少封装厂都吃过亏，就是没人往外说。
最近炒得火的碳点荧光材料，用来做显示色域挺好看，实际上呢？你放室温下半年不封装，表面含氧基团氧化，发射波长直接飘10nm以上。做背光显示，色准直接歪到姥姥家，根本没法用。实话实说，现在行业所有的寿命测试，都是在25度50%湿度的理想实验室做的，谁会给你测带塑化剂、带水汽的复杂环境？那些号称5万小时寿命，听听就算了。
根本绕不开的产业化硬坑
根本绕不开的产业化硬坑
要做窄发射的荧光粉，比如给MiniLED背光用的，半峰宽要做到30nm以内，提纯一步，成本直接翻三倍。进口的卖2800块一公斤，国产好不容易做到同样的半峰宽，成本只比进口低10%，量子产率还低15%，根本卖不上价。
批量生产的一致性，更是要命。每一批料合成的时候，炉温差个2度，反应时间差个5分钟，发射波长就能差2-3nm。做显示要求波长误差控制在1nm以内，良率直接从72%掉到28%，这个损耗，哪个厂家扛得住？
最麻烦的是，这个领域还有个没人碰的理论盲区。不管有机还是无机，长期使用过程中，荧光基团的迁移、团聚、氧化，这个变化的动力学过程，至今没有准确的模型能预测。全靠放老化箱里实测，一做就是三五年，资本要的是两年变现，谁耗得起这个时间？
别扯什么技术突破能解决所有问题，这些都是材料本身的底层问题，不是砸点钱搞个研发就能绕过去的。太多人抱着赚快钱的心态进来，拿个实验室数据就吹颠覆性技术，真到量产，一下就露馅了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：荧光材料：被夸大的性能和藏不住的产业化硬伤
文章链接：https://m.yqhljx.com/list_11/4014.html
