2026-10-08 20:21:00 分类：材料工艺
去年给山东一家民营碳素厂改造1500℃焙烧窑的内衬，甲方图便宜换了某品牌号称能长期扛1600℃的莫来石纤维模块，报价比进口氧化铝纤维便宜近一半。
才14个月。
迎火面的模块直接粉化垮塌，掀开保温层一看，整块纤维已经酥得像受潮的苏打饼干，一捏就成粉。
别被纯度参数骗了，莫来石纤维的天生缺陷在晶型
莫来石说白了就是铝硅体系里的固溶体，标准化学计量比的3Al2O3·2SiO2，纯相熔点确实到1840℃，听起来很美。
市面上卖货的张嘴就是“我这是99%纯莫来石纤维，耐高温性能拉满”。
实际呢？
所有商用莫来石纤维，一开始纺出来都是非晶态的铝硅纤维，要放到1000℃以上的窑里烧才能转成莫来石晶型。
转晶的那天起，坑就挖好了。
实测1200℃以上，莫来石的晶粒就会自发长大，温度每升100℃，长速翻一倍。刚开始晶粒是50纳米级，纤维还能保持韧性。烧个一年半载，晶粒长到2微米以上，晶界的应力直接把纤维撑断，整块材料就开始粉化。你标称的1600℃，哪怕实际只用到1500℃，也就一年多的寿命。那个山东碳素厂就是栽在这，设计寿命写的5年，实际四分之一都没用到。
高温使用14个月后粉化的莫来石纤维样品
标称温度全是偷换概念，工业化环境根本达不到实验室水平
说实话，我见过的莫来石纤维参数，十个有九个是掺水的。厂家给的耐温数据，都是单根纤维在马弗炉里烧几个小时测的熔融温度，根本不是整块保温材料在工业窑炉里长期使用的温度。
说白了就是拿最理想的实验室数据，当工业化产品的标称参数，骗外行。
我前两年在广东某玻璃窑测过，业主用了标称1500℃的莫来石纤维做蓄热室隔热，烟气里带点碱尘，不到10个月，碱离子顺着纤维孔隙渗透进去，直接侵蚀莫来石晶界，把莫来石分解成了霞石和二氧化硅，整块纤维层强度掉了80%，最靠近烟气的那15厘米，一戳就烂。
有人说我用在氧化惰性气氛，没碱没硫总行了吧？也不行，超过1400℃，哪怕你啥杂质都没有，莫来石自己晶粒就会烧结，整块模块会收缩，用个两三年，收缩率能到10%以上，缝隙全出来了，漏热漏得厉害，窑炉外壁温度能升30℃，能耗直接涨一截，你说这叫合格？不信你去问那些开高温窑的老板，有几个愿意第二次换莫来石纤维做内衬的？

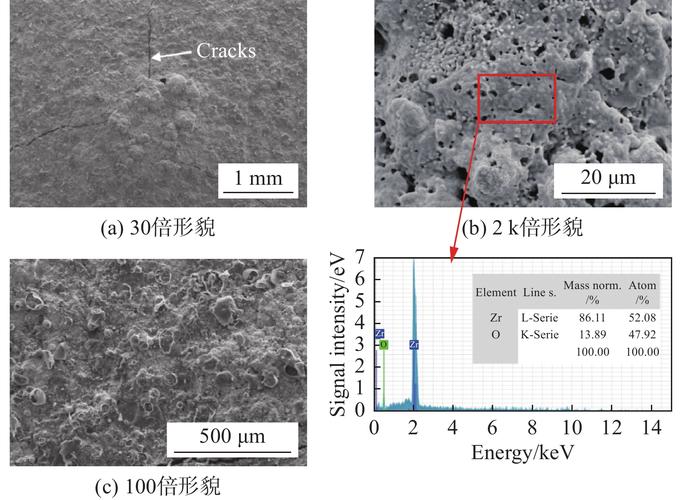

被碱侵蚀后的莫来石纤维模块剖面
产业化绕不开的死结，没人愿意捅破这层窗户纸
产业化绕不开的死结，没人愿意捅破这层窗户纸
不过话说回来，莫来石纤维不是完全没用，1000℃以下用，其实性价比还可以，稳定性也不差。问题就出在现在所有人都吹它能扛1400℃以上，要替代什么耐火砖氧化铝纤维，全是瞎扯。
现在行业的死结，根本绕不开。想要长寿命耐高温，就得用高纯原料，杂质控制在0.5%以下，还得做好晶粒生长抑制，成本直接上去了，一吨高纯莫来石纤维出厂价要八万多，比普通重质耐火砖贵两倍还多，比低纯莫来石贵三倍，陶瓷、碳素这些行业根本用不起，业主算完账直接选氧化铝空心球砖，性能还更稳。
那用低纯原料做呢？原料里自带个1-2%的钠钾杂质，这些都是助熔剂，1200℃就开始帮着晶粒长大，不到两年就失效，业主用一次就骂娘。
那些高校做的掺杂改性，什么掺氧化锆掺氧化镁，说能抑制晶粒长大，实验室数据确实好看，晶粒长速降一半。放到工业化量产线试试？十吨纺丝原液，前面纺的和后面纺的掺杂均匀度差两个百分点，出来的纤维耐温差150℃，稳定性根本控不住，没人敢大规模用。
说白了就是，你要成本就没性能，要性能就没成本，要稳定就做不大，三个要求不可能同时满足。别扯什么未来技术突破，现在连放大生产的均匀性问题都没解决，就骗投资方砸钱建产能，最后产出来的东西没人敢用，堆在仓库落灰。这个死结，没个十年八年根本绕不开，别吹得太神。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：莫来石纤维：被高估的高温耐火材料，藏着产业化的死结
文章链接：https://m.yqhljx.com/list_11/4042.html
