2026-10-08 22:01:08 分类：材料工艺
去年山东聊城一个12000立方的低温冷库，投产不到三年，制冷能耗比设计值翻了一倍还多。甲方拆了侧墙保温层找问题，剥开防水一看，里面的膨胀珍珠岩保温层沉了快20公分，抓一把出来能挤出水，测吸水率快28%——当初厂家拍胸脯说憎水率98%，全是瞎吹。
你买的膨胀珍珠岩，根本不是标准意义的闭孔料
很多工程人选膨胀珍珠岩，就是冲著A级不燃、单价低来的。大部分人默认，膨胀珍珠岩就是闭孔的隔热料，能防水能保温。
说实话，错得离谱。市面上九成以上流通的膨胀珍珠岩，都是开孔料。说白了就是珍珠岩矿石经高温烤膨了，像发面包一样，气孔全是连通的，跟海绵没区别。
实测发现，随机抽市面上10批次宣称的“闭孔憎水膨胀珍珠岩”，国标要求闭孔率≥80%，最高的一批才52%，剩下7批连40%都达不到。

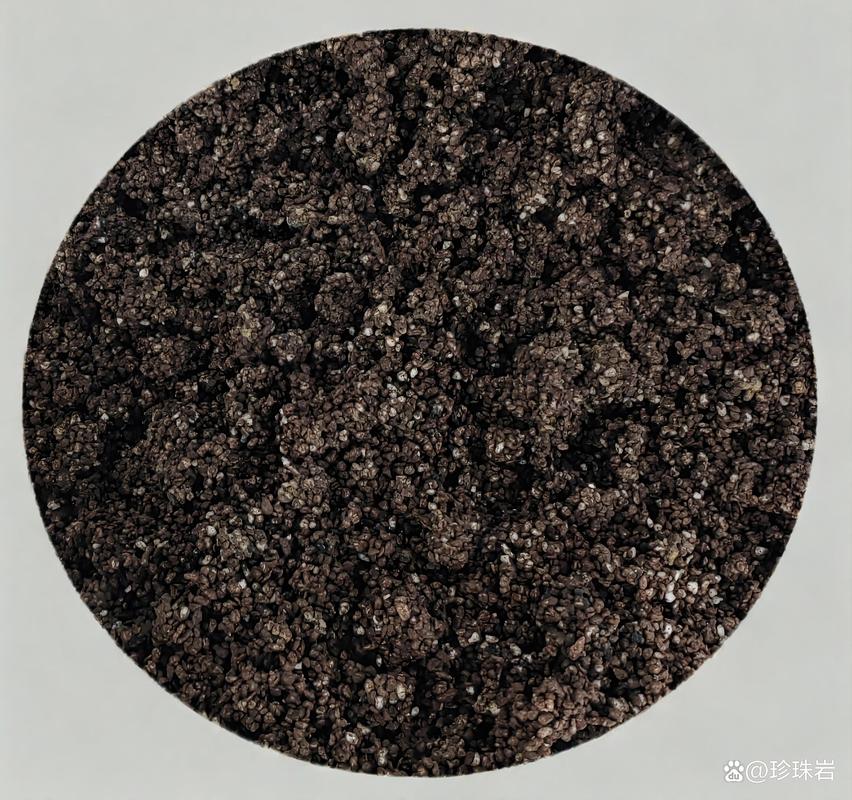

膨胀珍珠岩开孔闭孔截面显微镜对比图
很多小厂家的骚操作你根本想不到。就是拿普通开孔珍珠岩，表面喷一层薄薄的硅烷憎水剂，转头就当闭孔憎水料卖，价格比真闭孔便宜三分之一，甲方施工方都开心。
那喷的憎水剂能管多久？实话告诉你，只要有一点水渗进去，蹭掉表面那层，内部全是吸水的孔，用不了三年，整个保温层就变成储水层。保温性能直接掉一半都不止，还沉，压得结构变形。
施工里的坑，十个项目九个错
就算你真买到合格的闭孔膨胀珍珠岩，施工不对也白搭。
我见过最多的做法，就是屋面保温直接干铺珍珠岩颗粒，然后浇水泥浆找平。工人图省事，不用搅拌机预拌，直接在屋面上泼水拌，珍珠岩密度轻，一泼水全浮上来了。最后成型的保温层，下半部分全是沉下去的水泥，容重快达到500kg/m³，上半部分全是松垮的珍珠岩，容重才不到120kg/m³。
去年河南郑州一个联排别墅项目，屋面做完不到两年，裂了二十多道缝，漏水漏得业主闹退房。开挖之后测，上部珍珠岩的压实度只有设计要求的一半，沉降了15公分，不裂才怪。

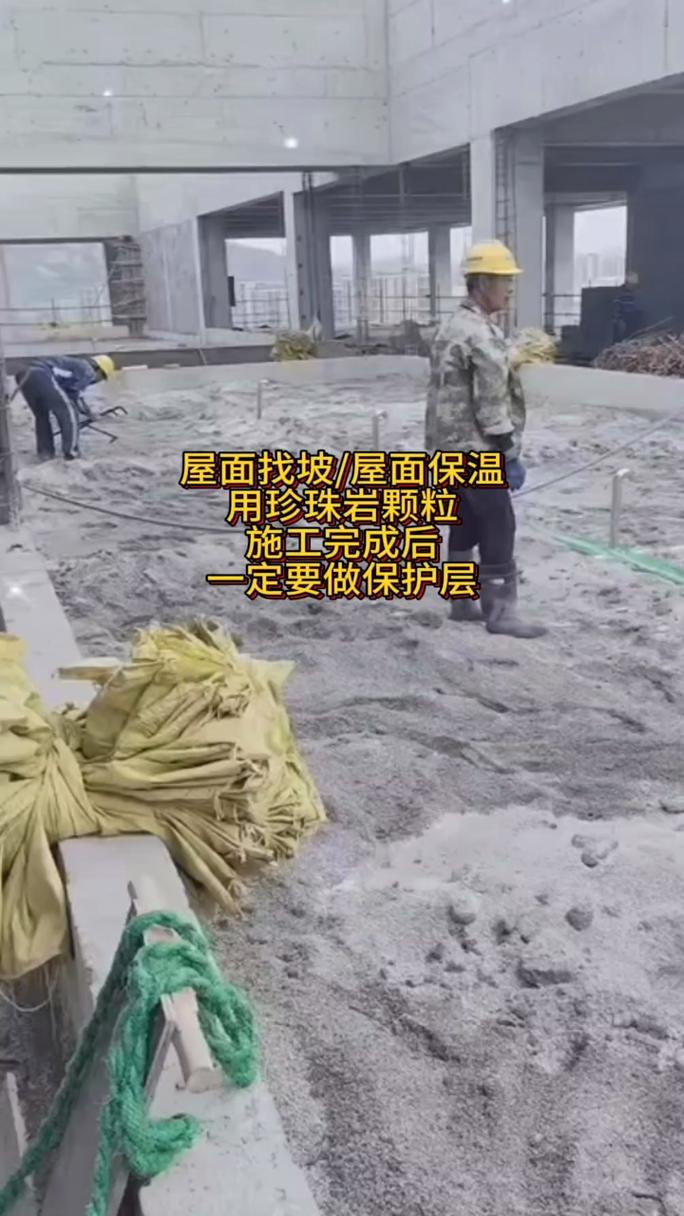

膨胀珍珠岩保温屋面沉降开裂施工现场图
还有，很多工人拌料的时候，水加得比设计要求多一倍都不止，说是方便施工，结果珍珠岩吸饱了水，养护的时候根本烘不干，水全封在保温层里。冬天温度一低，水结冰体积涨10%，直接把整个保温层和面层撑裂，又是漏。
说出来你可能不信，我接触过的膨胀珍珠岩保温出问题的项目，八成是施工错了，剩下两成是材料本身就不合格。
产业化绕不开的死结，到现在没人解得开
产业化绕不开的死结，到现在没人解得开
不少行业人天天吹改性膨胀珍珠岩，说什么解决了吸水率问题，我就一句话：全是实验室数据好看，产业化落地全拉胯。
膨胀珍珠岩的天生矛盾，从它被烧膨出来那一刻就定了。你想要导热系数低，就得把它膨得足够大，孔隙多，空气多，自然隔热好。但膨得越大，闭孔率越低，绝大多数都是连通开孔，强度越差，越容易吸水沉降。你想要闭孔率高、强度高，就得控制膨胀倍率，膨得小，容重直接上去，导热系数跟着涨30%以上，保温性能还不如普通发泡水泥，要你何用？
现在市面上那些改性工艺，什么喷树脂、掺纤维、包膜处理，折腾一圈，要么吸水率降下来了，成本直接涨到一立方四百多，比挤塑板还贵，完全失去了膨胀珍珠岩原本的价格优势。要么就是改性剂耐久性差，五六年就老化开裂，该吸水还是吸水，该沉降还是沉降。
不过话说回来，膨胀珍珠岩不是没用。做过滤吸附材料，做园艺蓬松基质，那用着挺好，没人说不好。但你非要把它拿来做屋面、外墙、地下、冷库的长效结构保温，那就是给自己挖坑。
我干了15年材料工艺，算过一笔账，很多项目选膨胀珍珠岩，一开始省了几十万材料费，不到十年翻修，连工带料花几百万，这个帐怎么算都亏。
这个天生的孔隙结构矛盾，就是产业化绕不开的硬伤。别扯什么技术突破，到现在都没人能跳出这个怪圈，老老实实别拿大项目试错，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：膨胀珍珠岩：被吹上天的保温神话，藏着没人敢说的暗坑
文章链接：https://m.yqhljx.com/list_11/4046.html
