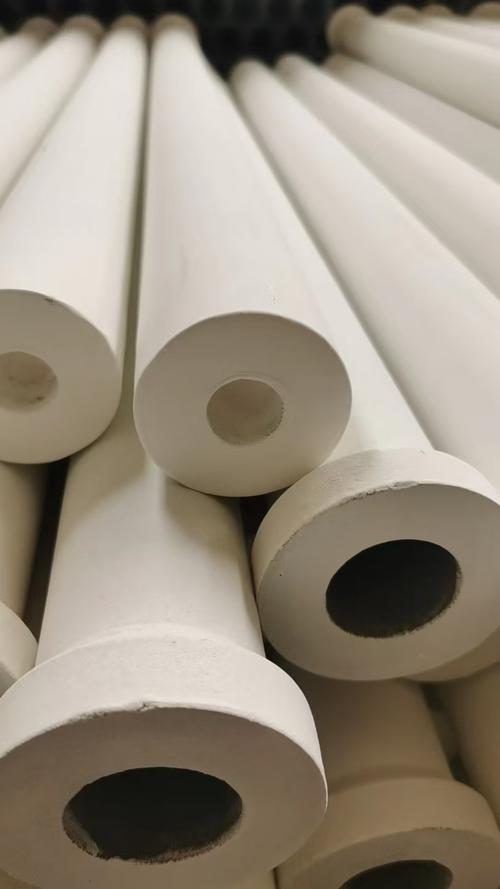

去年接了一个制药行业过滤芯的单子，要批量供应平均孔径15微米的多孔氧化铝陶瓷。实验室打了三块小样，各项指标全过，结果第一批试产50件，26件不合格。
烧成后，孔径怎么就飘了
一开始想当然，是窑炉温差没控制好。拉着测温仪在窑里跑了三天，不同位置不同层数测了二十多个点，最大温差才4度。根本不对。
砸开不合格的毛坯看，越靠近芯部，孔隙越大。有的地方大到能看见肉眼的凹坑，有的地方孔直接闭死，磨片放显微镜下看，原来造孔剂都堆在芯部了。
说实话，那时候才反应过来，是造孔剂偏析。我们用的湿压成型，坯体里的水分在压制过程中往表层跑，细颗粒的淀粉造孔剂跟着水一起迁移，粗淀粉颗粒全留在芯部，烧成后自然孔径就飘了。
实验室做小样的时候，坯体只有拇指粗，水分迁移的距离短，偏析程度小，根本看不出问题。放大到5厘米直径的过滤芯，问题直接放大了十倍。
很多讲多孔陶瓷的资料，只说造孔剂加多少能出多少孔径，从来不说成型过程中的偏析问题。都是坐在实验室堆出来的结论，碰到产线放大就露馅。
造孔剂的取舍陷阱
造孔剂选有机还是无机，各有各的坑。
有机造孔剂比如淀粉、PMMA微球，好处是烧完完全氧化，几乎没有残留，适合制药、食品这类对杂质要求极高的场景。缺点就是颗粒密度和陶瓷粉差太多，湿压、注浆这类带水的成型工艺，很容易跑位偏析。
无机造孔剂比如碳粉，密度和氧化铝粉差不了多少，成型的时候不容易偏析，孔径均匀度好很多。不过话说回来，碳粉烧完总会剩一点灰分，哪怕是高纯碳粉，也有千分之一的杂质，客户做制药过滤，一点杂质都不能出，直接pass。
我们试了复配。粗淀粉加细高纯碳粉，比例调到8:2，压制成型的时候减慢升压速度，让水分慢慢排，减少携带造孔剂迁移。最后出来的坯体，截面各个位置的孔径差控制在3微米以内，合格了。
只是孔径分布还是比实验室小样宽了7个百分点，客户能接受，我们自己知道还有优化空间，只是当时赶产能，没再往下抠。做工程就是这样，哪有那么多完美的结果。
没写在教材里的工艺边界
做了快十年多孔陶瓷，最大的感受就是，所有性能都是有前提的，没有放之四海皆准的参数。
比如大家都讲孔隙率，实际上对过滤、催化来说，只有连通孔隙率才算数，闭孔再多也没用。我见过不少样品，报告上孔隙率40%，实际连通孔才一半，透气度直接不够用。
再比如强度和孔隙率的关系，估算下来，孔隙率每涨5个百分点，强度掉三分之一。你要扛1MPa的承压，又要40%的孔隙率，大多时候只能妥协，把孔隙率降到35%，才能过爆破测试。这个平衡，公式算不出来，只能一次次试。
还有烧成温度，窑温差5度，孔径就能缩一圈。生坯密度波动1%，烧成后孔径波动能到8%。这些边界条件，教材不会写，文献不会提，都是做坏几十批货才能摸清楚的规律。
现在很多人找过来，开口就要多少孔隙率多少孔径的多孔陶瓷，很少问，你用什么设备成型，用什么窑烧成，要扛什么工况。其实这些才是决定能不能做出来的核心，不是对着文献配个料就能搞定。
多孔陶瓷说起来简单，就是陶瓷基体里一堆孔。可孔怎么排布，怎么连通，怎么把尺寸控住，从实验室到量产，差的不是一点半点。
