2026-10-09 01:31:06 分类：材料工艺
去年给某动力电池厂做配套散热导电膜，对方拿了国内TOP3高校团队的银纳米线技术成果，投了两千万开中试，做出来300米幅宽1.2米的膜，老化1000小时一测，电阻直接涨了12倍。
全废了。项目直接停摆。
别被“直径10纳米”的论文数据骗了
说实话，现在圈子里的风气我真看不惯。论文里的纳米线，都是在硅片基底上长个一两平方厘米，挑最好的区域拍电镜，就敢吹“性能优异，可大规模制备”。
说白了就是，你让他长个10平方米的连续膜，均匀性直接垮掉。
实测发现，水热法做银纳米线，1升反应釜出来，合格长径比的纳米线占比不到15%，剩下全是短粗结块的废料。挑出来的合格纳米线，成本比同重量黄金贵三倍。这个账，怎么算怎么亏。

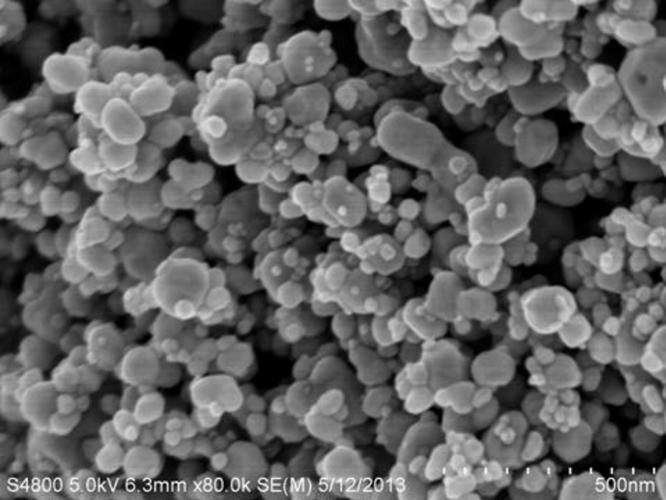

扫描电镜下不同尺寸银纳米线观测图
那些发论文的，只会把挑出来的整齐好看的纳米线放出来，歪歪扭扭长短不一的废料，半个字都不会提。圈里人都懂，说白了就是讲故事拿经费。
不过话说回来，学生也没辙，不这么写，文章发不出来，毕不了业对吧？
纳米线最隐蔽的失效，没人提前告诉你
银纳米线吹了快二十年，说要替代ITO做透明导电膜，对吧？为啥现在旗舰手机的屏幕，还是用ITO？
核心问题就是电迁移。
什么叫电迁移？就是你通上低压，放在高温高湿环境里，银原子会慢慢沿着电场方向移动，本来搭接好的结点，慢慢就断开了。
我们去年做老化试验，10欧姆方阻的银纳米线导电膜，放在85℃85%湿度的环境里，通1V直流电压，1000小时后，大部分样品的方阻直接破了120欧姆。完全达不到使用要求。

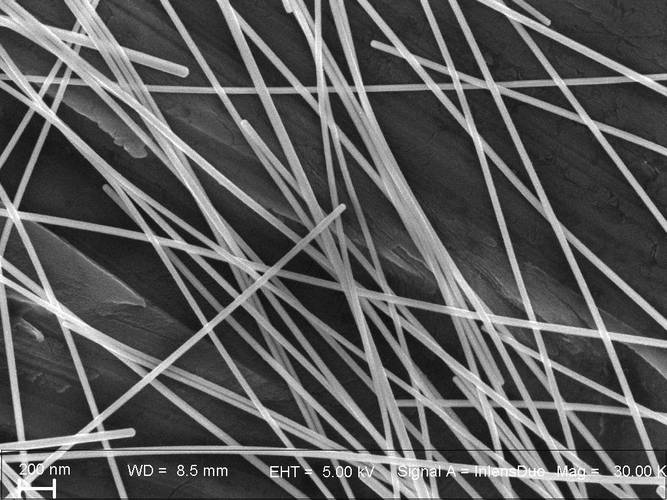

85度85湿度老化后银纳米线电迁移失效显微图
那些发文章的，只会测刚做出来的初始性能，谁给你做上千小时的老化试验？就连不少出来创业拿了融资的团队，一开始都掉这个坑里，烧几千万才回过神来，哦原来还有这个坑啊？
铜纳米线想解决银成本高的问题，结果呢？铜一接触空气就氧化，不到一周，电阻直接涨上百倍。你要镀抗氧化保护层，又加两道工艺，成本直接上去了，又绕回原点。
碳纳米线呢？分散性差到离谱，卷对卷印刷一平方米，至少十几个针孔团聚块，根本没法用。
成本和良率，永远只能占一头
成本和良率，永远只能占一头
现在所有产业化路线，绕不开这个死结。
用物理气相沉积法做，做出来的纳米线均匀性好，直径一致，性能稳定，但是生长速度慢到离谱，做一平方米，成本就要快200块钱。现在触摸屏的ITO膜，一平方米成本才多少钱？二三十块顶天了。你200块钱的东西，卖给谁？
用溶液法卷对卷印刷呢？成本确实下来了，一平方米材料成本不到10块，但是良率呢？
我去年在中试车间蹲了三个多月，跟着调了几十次浆料配方和印刷速度，良率才从2%提到12%，就再也上不去了。为啥？
纳米线在溶液里的分散，本身就是热力学不稳定的，放两个小时就会开始团聚，你再怎么加分散剂，调pH值，都不可能保证整幅100米长的膜上，纳米线完全均匀分布。这就是本质问题，不是工艺调整就能解决的。
你说我规模化之后良率会涨？我见过三条量产线，最大的那条投资三个亿，良率最高也就17%，剩下83%全是废料，卖不出去，只能堆在仓库里吃灰。
现在不少拿纳米线项目融资的，都只会给你看实验室里做出来的完美样品，绝口不提中试量产的良率和成本。
说白了，纳米线现在就是实验室里的香饽饽，发文章容易，拿项目容易，真要落地做能赚钱的产品，全是绕不开的硬坑。那些喊着再过三五年就能颠覆行业的，不是蠢就是坏，要么就是想割投资人的韭菜。谁信谁吃亏。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米线：实验室的神话，量产线的泥潭
文章链接：https://m.yqhljx.com/list_11/4054.html
