去年在千吨级纳米管改性产线蹲了大半年，碰到最多的问题，不是纯度不够，不是成本降不下来，是好好的纳米管，一做出来就缠成了乱麻。性能直接砍半，数据飘得比过山车还厉害。
一开始大家都往纯度上找问题，烧完灰分测，纯度已经到99%，没毛病。翻了几十本实验记录才反应过来，我们从一开始就漏了最基础的问题——分散。
从烧杯到反应釜，分散性为什么会雪崩？
实验室做样的时候，几克纳米管，放烧杯里超声一小时，取上清液滴到硅片上，拍出来的电镜全是单根分散的纳米管，强度、导电率数据好看得能直接写论文。
一放大到1吨级的反应釜，全乱了。
纳米管本身长径比极高，范德华力的作用比普通粉体强几个量级，哪怕出厂的时候是散的，运输路上晃几个小时，都能自己缠成硬球。更别说投料的时候，一整袋往釜里倒，成堆的纳米管凑在一起，没等分散开就已经抱成团了。
纳米管团聚结块光学显微镜图
我们试过最简单的方案——高速剪切。转速开到一万转，剪完出来，浆料看起来匀得很，透光度都提了。拍电镜一看，心凉了半截。原来几百的长径比，直接剪成二十几的短碎渣。纳米管该有的力学、导电性能全没了，跟碳粉没差。
就是这么气人。
说白了，分散不是把团块打碎就完了。你得让单根纳米管之间保持足够间隔，还不能伤到纳米管本身的结构。这平衡，比走钢丝还难。
试了七种分散剂，终于摸到了边界
市面上能买到的分散剂，我们轮着试了一圈。阴离子分散剂，加进去调完PH，看着散了，放一天就分层沉底。非离子的，稳定性好点，但是煅烧或者成型之后，残留的灰分能把导电率拉低15%（估算），根本用在导电产品上。
有次帮别的项目改配方，投料工人错把半桶嵌段共聚物当增塑剂倒进去了。我们本来打算把这釜料废掉，结果取样测的时候，意外发现分散性居然比之前所有的都好。
误打误撞，就顺着这个方向往下挖。嵌段共聚物一头亲碳，一头亲水，刚好能吸附在纳米管表面，相当于给每根纳米管套了个排斥层，把彼此推开，不会缠在一起。
我们调了几十次嵌段比例，最终摸到了一个合适的区间：当亲碳段占比30%到35%之间，zeta电位能稳定在-40mv到-50mv，浆料放一个月都不会沉。拍电镜，九成以上都是单根分散，长径比损失不到10%。
均匀分散的单根纳米管透射电镜图
不过话说回来，哪有完美的方案。分散剂这个东西，就是双刃剑。加少了，覆盖率不够，还是会团聚。加多加了，多余的分散剂留在体系里，就是杂质，后面流延成膜的时候，容易出针孔，拉伸强度直接掉。那阵子每天守在实验室调比例，手上沾的分散剂洗三天都还有股怪味，烦得要死。

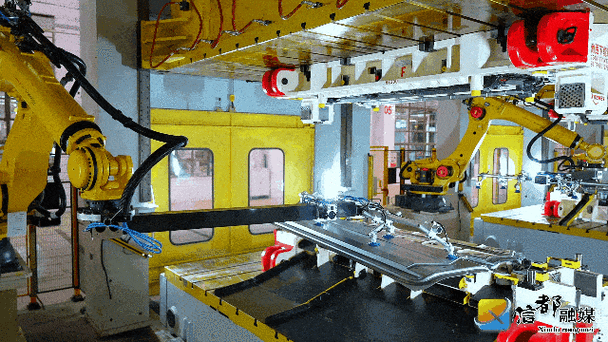

量产线上的动态平衡
量产线上的动态平衡
实验室小试做顺了，不代表产线就能跑。我们第一次放大到5吨釜，出来的料还是不合格。原来实验室搅拌是锚式，线速度低，剪切均匀。产线用的是螺带搅拌，角落位置的料根本搅不到，时间长了就结团沉在釜底。
改工艺，改成边投纳米管边滴分散剂，搅拌线速度定在1.2m/s（估算）——太慢搅不开，太快又把纳米管打断。就这样调了半个月，终于能稳定出合格料了。
直到现在，还有个问题解决不了。不同批次的纳米管，出厂的时候缠结程度不一样，哪怕是同一个厂家出的，每批都得微调分散剂的添加量，还做不到全自动化，线体上必须留个有经验的师傅盯着测zeta电位。
说实话，现在外面吹纳米管吹得太凶，一会说替代这个一会说替代那个，真的干过工艺就知道，光分散这一个坎，就能卡死九成的项目。很多论文里花团锦簇的数据，都是拿上清液做出来的，量产的时候你不可能每次都离心取上清，那成本比黄金还贵，根本卖不出去。
我们现在还在试原位接枝的方案，在长纳米管的时候直接接上分散基团，不用额外额外分散剂，目前小试的数据还不错，能不能放大，还得试。
做工艺不就是这样么。哪有那么多革命性的突破，都是一步一步啃小问题，啃完一个，还有下一个。
