去年冬天给某新势力车企做BMS的采样电阻批量试产，三个批次共一万两千只，做完-40℃到125℃循环150次开箱测试，12%的产品阻值飘了超过5%，全打回。
没人敢信，用的是进口顶级厚膜浆料，符合行业所有标准，还是出问题。
你以为厚膜就是“厚一点的薄膜”？错得离谱
很多入行三五年的工艺员都搞混这个概念。
说白了，厚膜不是靠厚度命名的，是靠工艺路线。厚膜是丝网印刷+高温烧结出来的，浆料印在氧化铝或者氮化铝基底上，烧完厚度一般在10到25微米之间。薄膜是真空蒸发或者磁控溅射镀上去的，厚度大多不到1微米，完全是两条技术路线，八竿子打不着。

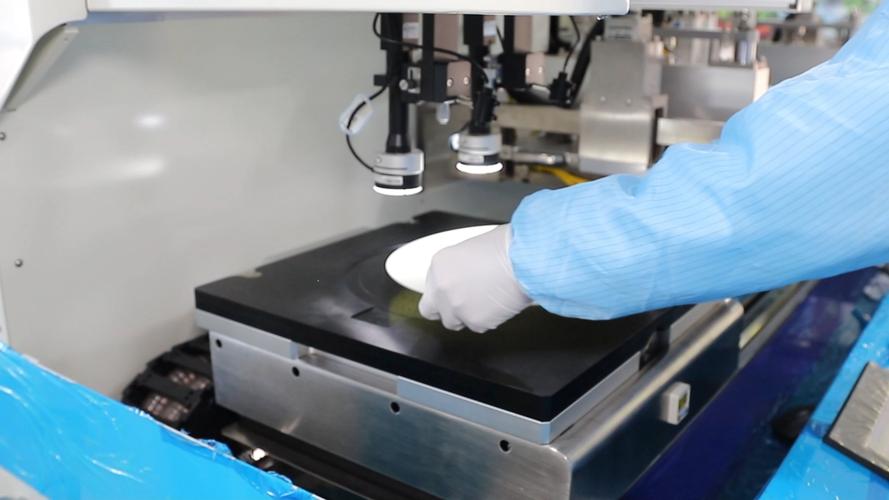

厚膜电阻丝网印刷工艺现场图
不少销售吹厚膜是薄膜的升级替代，成本低还耐造。骗外行的。
厚膜的成本优势，从来都不是来自材料，是因为它可以一次印很多个，不用开昂贵的真空镀模具，适合批量做对精度要求不高的产品。就拿普通1206封装的1%精度电阻来说，厚膜的成本确实只有薄膜的三分之一，没错。但只要精度要求提到0.1%，厚膜的成本马上追上来，甚至反超。
实测踩过的坑：数据不会骗人
我们实验室去年做过一组对比，同样是10kΩ、0.1%精度的贴片电阻，分两组：一组厚膜，进口顶级浆料，激光调阻；一组薄膜，同尺寸。扔在125℃老化箱放1000小时，拿出来测漂移。
厚膜的漂移中位数是0.35%，薄膜是0.08%，差了四倍还多。
换低温循环测试，就是开头车企那批的测试条件，150次循环后，厚膜有12%超差，薄膜不到1%。这就是差距。
说实话，之前我也觉得厚膜能用在高端场景，直到接了5G基站移相器的金电极订单。要求附着力过10N/mm²，耐候十年。我们找了三家进口浆料，两家国产浆料试烧，只有一家进口浆料能达标，价格比同参数的薄膜金电极贵了2.7倍，客户根本接不住，订单黄了。

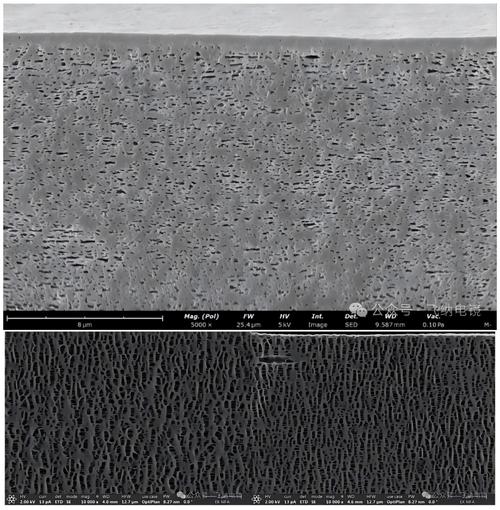

厚膜电极低温循环失效显微图
很多人说厚膜可以做任意阻值，灵活性高。你去算算激光调阻的废品率试试？普通阻值大概3%到5%的坏件，偏门冷门阻值能到8%以上，这个隐形成本高到吓人！没人会把这个写进报价单里，最后都是工厂自己消化。
不过话说回来，厚膜也不是一无是处。做功率型的大电阻，或者传感器的测温电极，要求不高的地方，厚膜用着确实香，性价比拉满。但只要往上走一步，要求提一点，各种问题就全冒出来了。
产业化绕不开的死结
产业化绕不开的死结
我干这行十五年，见过无数想把厚膜推去高端市场的项目，九成九都黄了。根本原因不是工艺没做到位，是厚膜本身的原理就决定了，几个硬伤根本绕不开。
第一个，浆料的一致性。哪怕是进口顶级浆料，烧完之后的颗粒度差都在0.2微米以上，做0402以上的大尺寸没事，做0201甚至更小的尺寸，这个误差直接就把精度干废了，现在消费电子越来越小，厚膜根本跟不住。
第二个，界面结合力。厚膜的浆料是烧在基底上的，本质是机械咬合，不是冶金结合。只要频繁冷热循环，热胀冷缩的应力一拉，界面就容易裂，就脱层。现在各种改浆料，加玻璃相，都是缓解，没有一个能彻底解决，大功率工业产品根本不敢用。
第三个，环保卡脖子。现在主流的厚膜电阻浆料都要加钯稳定阻值，无钯浆料的稳定性差得离谱，我们实测1000小时高温老化，漂移能到1%以上，工业级根本用不了。钯是贵金属，价格波动大，成本根本控不住，欧洲现在还卡含镉浆料，很多小厂直接活不下去。
现在圈里动不动就吹厚膜能替代薄膜，能撑得起第三代半导体封装的新风口，说白了就是蹭概念割韭菜。能赚钱的订单没人声张，蹭流量的概念喊得震天响，这个死结一天解不开，厚膜就只能待在中低端市场混饭吃，没别的路。
