2026-10-09 12:15:57 分类：材料工艺
去年我经手的一批12kW新能源车无线充电铁芯，3000多套，出货前全检磁导率全合格，装车三个月，27%退磁失效。你敢信？
你测的磁导率，都是实验室理想值
很多人做材料开发，张口闭口就是初始磁导率做到12000还是15000，说白了就是骗外行的。
实测发现，常规的LCR测试仪测磁导率，是什么条件？1V电压，1kHz频率，空载，25℃室温。你用在实际工况里呢？无线充电线圈里的铁芯，工作频率85kHz，电流跑个十几安，铁芯内部温升能到105℃，还有DC偏置，相当于给它加了个直流磁化场，这时候磁导率掉多少？
给你说个实锤数字，初始磁导率12000的锰锌铁氧体，加100Oe的直流偏置，有效磁导率直接掉到不到800。哦豁，谁能想到？

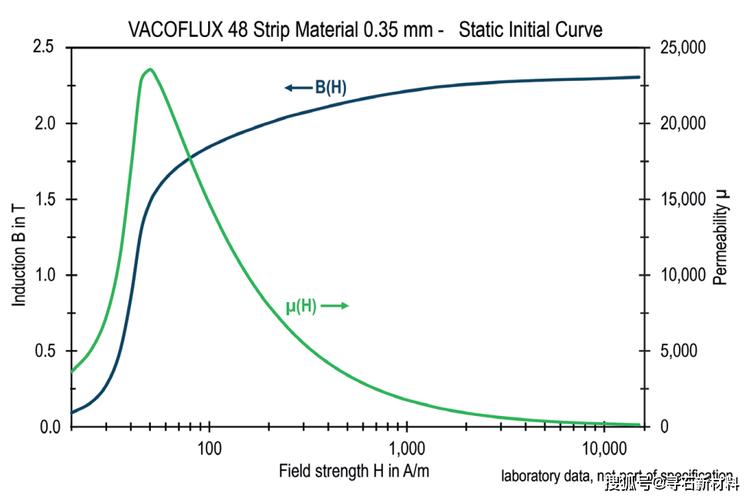

不同直流偏置下软磁铁氧体磁导率测试对比图
很多做产品设计的，拿实验室测的初始磁导率算电感，算出来刚好卡设计阈值，实际做出来批量不合格，还骂材料厂掺假，说白了，你自己拿错参数了对吧？
说实话，我见过不下十个高学历的设计工程师，画图纸的时候磁导率那栏直接抄材料手册第一行的数字，我都懒得吐槽。
磁导率根本不是材料的固有属性
很多人默认，磁导率跟密度电阻率一样，是材料固定不变的参数，扯犊子呢。
举个例子，同一块锰锌铁氧体，你切割成1mm厚的片和10mm厚的块，测出来的有效磁导率能差三倍。为什么？涡流效应啊，频率上去之后，厚样品的涡流损耗大，内部磁场进不去，表观磁导率直接往下掉。
还有你打磨的粗糙度，胚体烧结的时候的收缩率偏差，哪怕同炉烧出来的两块，磁导率差个10%太正常了。还有温度，你以为只跟居里点有关？我去年存了几十组测试数据，规律太扎心了：

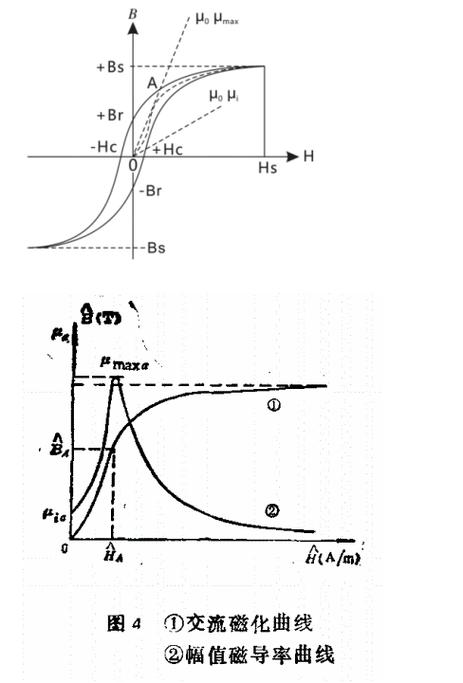

锰锌铁氧体磁导率随温度变化曲线图
从25℃升到120℃，初始磁导率先升后降，峰值一般在80℃左右，能比室温高30%，过了100℃直接跳水，降到室温的一半都不到。所以夏天不合格冬天合格？不是材料不稳定，是你根本没搞懂磁导率到底是什么。
说白了，磁导率是材料在特定工况下的宏观响应，不是刻在材料基因里的数。你换个频率，换个磁场强度，换个温度，它就变了，一点都不意外。
产业化绕不开的硬伤，没人敢明说
产业化绕不开的硬伤，没人敢明说
现在不管是光伏逆变器的电感，还是新能源车的电机，还是消费电子的无线充电，都在吹高磁导率材料，我就问一句，高磁导率跟高饱和磁通密度，天生就是矛盾的，你知道吧？
要磁导率高，就要加更多的Fe₂O₃，就要让晶粒长得更大，但是晶粒一大，饱和磁通密度就掉，矫顽力就升，损耗也上去。现在实验室能做出初始磁导率五万的材料，那又怎么样？饱和磁通密度才300mT，你敢用在功率器件里吗？一通电就饱和，磁导率直接掉成空气水平，这不搞笑吗。
还有，现在所有的磁导率测试标准，都是针对小尺寸标准样品的，大尺寸的铁芯，比如电机用的一百多毫米的定转子铁芯，你怎么测精准的磁导率？现在没有统一的测试方法，都是拆成小样品测，然后往大产品上套，误差能到50%，你说离谱不离谱。
不过话说回来，就算你测准了又怎么样？材料出厂的时候磁导率对，冲压加工之后，内应力会改变磁畴结构，磁导率能掉20%，你再做个退火，又涨回来15%，这一来一回，谁能精准控制？
我做了十五年工艺，见过太多项目，卡在磁导率的偏差上，改来改去，最后就是放宽公差降标准，不了了之。还有一个理论盲区，就是交变磁场下的动态磁导率，现在绝大多数材料手册只给静态初始磁导率，动态磁导率跟频率的对应关系，根本不给全，你自己测，很多中小企业连符合要求的高频测试台都买不起，只能瞎蒙。
别迷信材料手册上印的那个漂亮的高磁导率数字，你不拿到自己的实际工况下去测，迟早要吃大亏。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被高估的磁导率：你测的数值根本没用
文章链接：https://m.yqhljx.com/list_11/4078.html
