先说个真事。前年我去一家汽配厂做技术评估，他们花一千多万引进了一套自动化复合加工单元，结果半年不到就躺在那儿吃灰。并不是单元本身不行，是压根没搞清楚要干什么就买了。搞工程最怕这种，设备比人聪明，人却比设备固执。
这篇东西不打算给你讲什么系统架构，就聊聊我这些年折腾复合加工单元的一些真实感受，包括那个阀体案例的完整计算，还有三个差点让我砸键盘的坑。
复合加工单元的“复合”到底复合什么

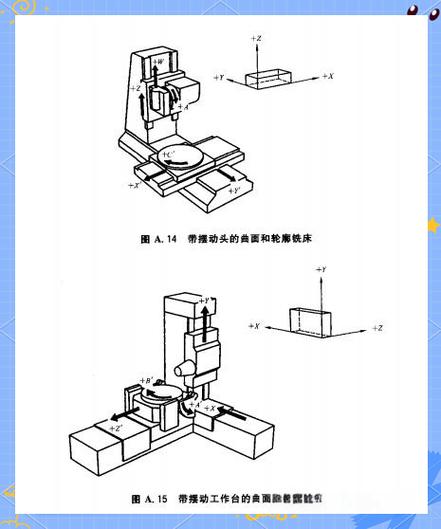

很多人以为就是把车、铣、磨、钻孔塞进一台机床，再加个机器人上下料。这个理解太天真了。真正的自动化复合加工单元，核心在于工序流和数据流的双重集成。你问十个设计者，九个会跟你谈主轴转速和刀库容量，但真正决定成败的往往是那不起眼的工件坐标系标定逻辑。
以常见的车铣复合单元为例，单从机床精度来看，现在很多厂商都能做到定位精度0.008mm。但为什么实际加工出的零件一致性还是差？问题常常出在托盘交换的重复定位精度上。你设计了半天的工艺参数，结果工件每次装夹都偏那么两丝，后期再多补偿都白搭。
这里我想给个建议：不要迷信高转速电主轴，那是做航空薄壁件的，你要是拿它来干不锈钢阀体，纯粹是拿大炮打蚊子，还容易憋坏轴承。
选型时最容易踩的坑：刀库、机器人与排屑
选刀库的时候，很多人只盯着刀位数。但真正要命的是换刀时间与机床加减速的匹配。你想想，你的机器人在那等着，主轴换刀却磨磨蹭蹭，节拍全被拖垮了。我见过一个案例，工程师把刀库容量从24加到40，结果刀盘转动惯量太大，换刀时间从3秒变成了8秒，简直是灾难。
再说机器人。很多人选型时只考虑负载和行程，却忽略了机器人手爪的柔性。你要知道，复合加工单元里往往要处理多品种小批量，手爪如果只能抓一种毛坯，那柔性就成了一句空话。我自己就干过这种傻事，第一版单元设计的手爪是整体式夹爪，后来产品改型了，重做手爪花了两周，生产停了两周，差点被领导骂死……

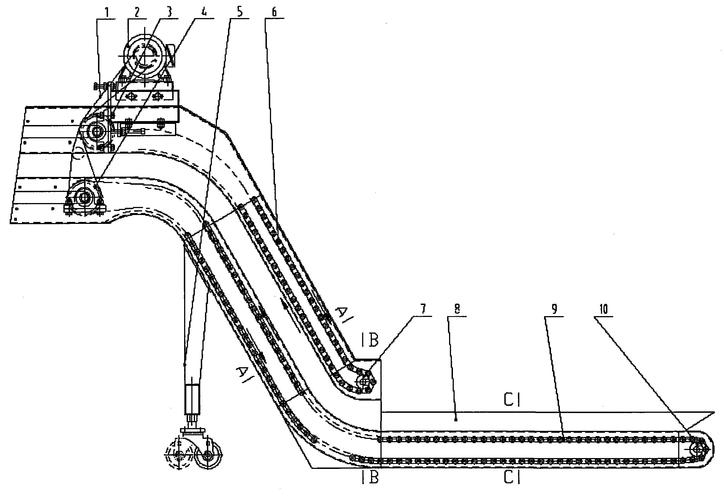

排屑呢？更没人当回事。复合加工单元里有车削、铣削，这两种工况的切屑形态完全不同。车削是螺旋屑，铣削是短碎屑，如果你用一个排屑器想通吃，等着堵吧！我们后来用了磁性刮板+高压冷却冲屑，才勉强搞定。
还有一个细节是冷却系统。别小看它。复合单元里刀具种类多，冷却需求差异很大，比如深孔钻要求高压内冷，而精铣却怕冷却液飞溅影响尺寸稳定。我们当时采用分路冷却，一台高压泵加一组电磁阀，每把刀单独设置通断，效果不错，但控制逻辑稍复杂，调试时得留意。
控制系统的那些“软”问题
别以为硬件接好就能跑，控制逻辑里全是坑。很多单元用PLC加CNC协同，但PLC程序写得好不好，直接决定上下料和加工的交接效率。我见过一个案例，机器人已经把毛坯放上夹具了，结果CNC程序还在等信号，整整卡了5秒。后来发现是握手协议里少了一个下降沿触发。这种问题，光看梯形图看不出名堂，得现场用示波器抓信号才能定位。
一个阀体零件的设计计算实战

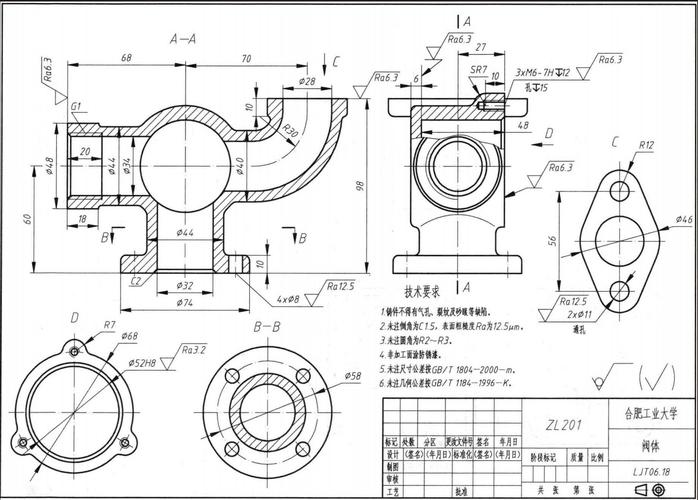

拿一个典型的液压阀体来说。材料是铸钢2Cr13，硬度HRC28-32。要求加工端面、内孔、螺纹、斜油道。如果放传统工序，要经过车、拉、钻、攻，四台机床，中间还要两次人工搬运。做成自动化复合单元后，用一台立式加工中心加一个回转第八轴，再配一个六轴机器人。
关键在节拍计算。我们当时定的是单件节拍75秒。粗车端面用CBN刀具，线速度控制在120m/min，切深2mm，走刀0.3mm/r。算下来切削时间22秒，加上快速移动和换刀，大概30秒。然后精镗内孔，用PVD涂层硬质合金，镗杆悬伸比控制在1.5倍径以内，转速3000rpm，每转进给0.08mm。光这一道工序就要等8秒的半径让刀时间。说实话，调试时看着这个时间就急。
还有斜油道。这个用角度铣头，得先校验干涉。我们当时用SolidWorks辅助了一下，把主轴、铣头、工件和夹具放在同一个坐标系里，跑了一下包络体，好家伙，差2毫米就撞上了。最后给夹具加了个防撞块，不然现场试跑必出事。
螺纹加工也一样有讲究。我们用丝锥攻M12×1.5深孔螺纹时，发现经常中途断裂。查了查，不是丝锥质量问题，是切削液没到位。后来专门设计了分油环，从刀柄前端喷射，再也没断过。所以说，复合单元的工艺细节，很多时候是试出来的。
另一个关键点是热变形。单元连续运转两小时后，主轴箱和立柱的温升很明显。如果不加补偿，加工出来的孔径会漂移十几丝。我们在机床说明书上找到了补偿系数，然后用一个温度传感器贴在关键节点，在程序里做温度补偿。结果改善了将近六成。
收尾的话：自动化不是目的，省心才是
搞了这个单元后，最直观的感受是：操作工终于不用半夜起来手动换刀了。但调试团队必须尽快建立完整的工艺数据库，不然每次换产品都得重新调参数，那比手动还慢。所以我强烈建议，从设计初始就统一主轴的接口标准，比如HSK-T63，刀具动平衡等级，还有夹具的快换底座。别图便宜用差异件，后面修起来你会哭。
再说一句：别把自动化神化，也别把自动化妖魔化。它就是一台复杂的机床系统，你得把它当朋友，天天围着她转，她就回报你稳定和效率。我见过太多人把单元买回去就撒手不管，那是等着被领导骂。
行了，就扯到这里。如果你也在搞类似的单元，记住我说的，先把工艺流程吃透，再谈设备选型。否则，再贵的单元也只能是个摆设。
