机械设计的本质是跟时间做交易。产线改造尤其如此——你多囤一小时的半成品，就得少赚一小时的市场窗口。这几年找我做换产方案的企业不少，大多数上来就问“要不要上机器人”。说实话，机器人只是最表层的东西。真正的快速换产，是让整个系统在几分钟内忘掉上一件产品，然后像从没见过一样重新组织自己。这活儿干多了，我越来越觉得，比机构设计更难的，是打破工程师脑子里的“惯性转矩”。
改造前先问自己三个问题
第一次做换产诊断的时候，我习惯先不碰图纸。去车间蹲半天，盯着换产过程看。你猜怎么着？很多所谓“换产时间长”的瓶颈，根本不在机械结构上。有一次发现，工人们光等物料确认单就花了四十分钟——那是管理流程问题。另一次更离谱，换产时因为上一个品类的供料托盘还没撤走，新托盘只能绕路，多走了六米。六米啊，每天来回几十趟，时间全耗在路上了。
所以第一个问题：你换产时，人是在等设备，还是设备在等人？如果人等设备，说明自动化程度不够，该加机器；如果设备等人，那问题出在信息流，上了视觉系统也白搭。第二个问题：你的换产动作里，哪些是必须停机做的？把清单拉出来，你会发现有很多操作其实可以提前做——比如预热模具、预装螺丝。第三个问题更扎心：你现在的工装夹具设计，当初有没有替换产想过？很多人压根没想过，所以每次换产都得用扳手拧二三十颗螺丝，这能快起来才怪。
换产时间的构成：藏在细节里的魔鬼
行业里常用的SMED理念（单分钟快速换模）把换产时间分成了内部时间和外部时间。内部时间是必须停机才能做的，外部时间则可以在运行中完成。我见过一个中规中矩的案例：某汽车零部件产线，换型时间从85分钟压缩到22分钟，靠的就是把大量内部时间转成外部时间。但注意了，这里有个陷阱——你以为转成外部时间就万事大吉了？没有机械硬件的支撑，外部时间照样会悄悄长回来。因为你要换的模具、抓具、吸盘，还得有人拿过来，装上去，对位置。如果定位结构还是老式的U型槽加定位销，那你省下来的时间又会消失在微调螺丝上。
具体量化一下。换产分钟数里，
- 拆卸和安装：占40%左右——但这里头有大量可并行操作；
- 调整对心：占25%——最烦人的部分，往往一把螺丝刀来回拧十几趟；
- 首件试切：占20%——跟前面的调整是难兄难弟；
- 清理和备料：占15%——被严重低估的隐性时间。
看出来了吗？真正能靠“自动化”直接干掉的是前两项，但后两项才是工程上容易忽视的增值点。有一个客户，做小批量液压阀体，换产时最耗时的居然是清理上一批的铁屑——因为他们在机床里藏了个死角，吹气枪够不着。后来我让他们改用了正压反吹风道，配合底面倾斜排水口，铁屑自己往下掉，换产时间直接少掉八分钟。没人想到，就这么简单。
快速换产的核心机构设计要点
既然要快，就得让换产动作从“拧螺丝”变成“一插一推一锁”。我常用的设计逻辑，是把工装底座做成标准化快换接口，就像相机卡口一样。但别急着画图，先算清楚几个数。

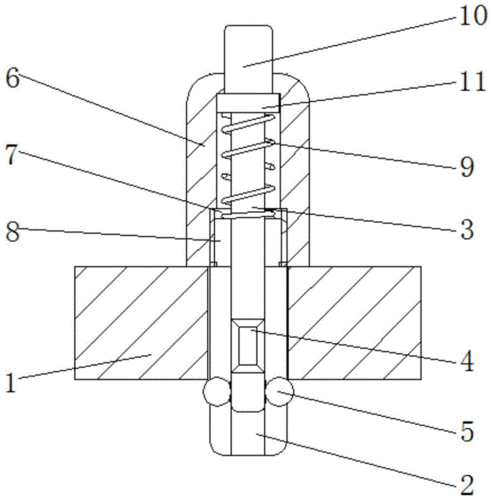

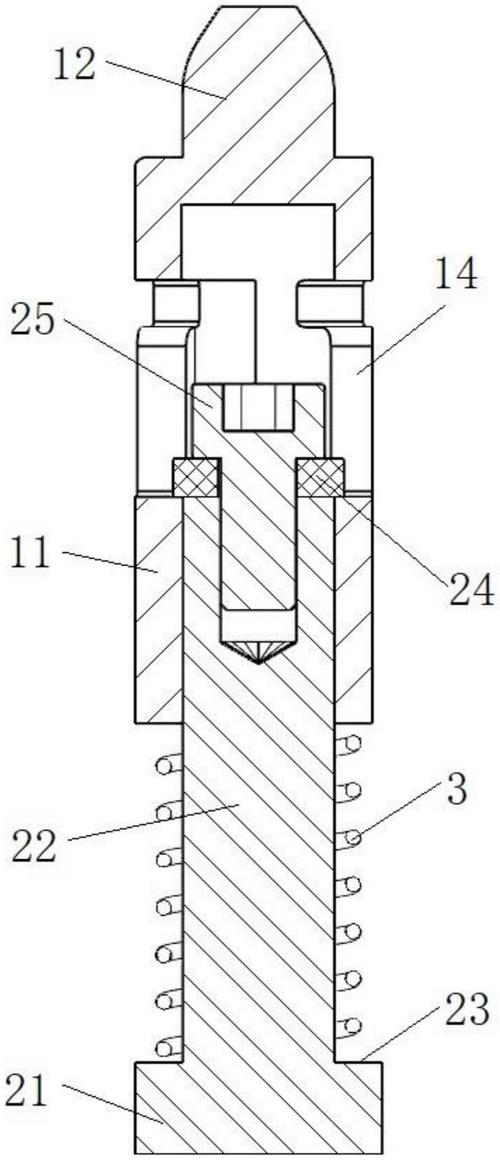

定位精度怎么定？这得看你的工艺。普通装配产线，±0.1mm够了；焊接工装，±0.05mm；但如果你要加工中心换托盘，那就得上重载零点定位系统，重复定位精度在0.005mm级别。别小看这些数字，我见过一个做3C外壳的，非要在快换机构上用气动定位销，结果公差超过0.03mm，良率狂掉。后来老老实实换成锥面定位——锥度一般取12°~15°，靠摩擦力自锁，重复定位精度妥妥的。但锥面有一个坑：如果有油污残留，接触刚度会下降，所以必须设计吹气清尘结构。图我就不画了，网上搜关键词：
然后是夹紧方式的选择。气动夹紧快，但刚性不足，适合轻载；液压夹紧力大，可你得配液压站，换产时还得担心漏油；机械肘节夹紧最稳妥，人用力一扳就能锁死，但没办法自动换产。现在智能产线喜欢用电动伺服夹紧器，可以精确控制夹紧力，还能反馈状态——但贵，而且接线多。我的建议是：能机械就不要电气，能气动就不要液压。不是因为保守，是因为电气元件多了，故障点就多了，换产再快一秒钟也抵不过报警停机一次。
还有一类机构很值得推荐——浮动接头加导向柱。很多自动化换产失败，是因为工装上料时，抓取机构跟底座的定位销对不上。这时候在快换板上设计两个导向柱，头和底座之间留3~5mm的浮动间隙，先导正，再贴合，最后用锥面锁紧。这个结构看起来土，但真管用。我帮一家做电机的厂商改过，原来换产对不齐，要靠人工望远镜去瞄，后来加了两个不锈钢导向柱，换产时间从15分钟降到4分钟——当然，导向柱的端面要做氮化处理，不然磨几次就拉毛了。
控制与工艺的协同：别让机械拖后腿
机械拼完了，还得靠程序认账。智能换产不是光换机器，而是换完以后，整条产线的参数、程序、配方能自己跟着变。这时候就暴露出一个工程上的痛点：换产机构的物理接口做到了，但控制接口没做到。比如，你换了一套抓具，上头的传感器插头变了，PLC程序里还得手动改映射地址——这不是又回到起跑线了？
现在成熟的做法是IO-Link通信，把传感器的参数配置都集中到PLC里，换产时程序自动加载对应配置，省得拔插头。但问题是，很多老设备不支持IO-Link。怎么办？我干过一件“土事”：用继电器矩阵切换信号通路，一个给PLC的输入点，根据不同的工装选择不同的信号路径。成本低，逻辑清纯，效果立竿见影。缺点是要改线，但比换PLC便宜得多。
另一个容易踩坑的地方是换产后的首件检测程序。你机械换好了，程序也切换了，但首件检测的探针位置可能还是上一件的坐标。所以换产机构里最好设计一个零点确认工位，每次换产完，让机器自己走一遍探针测零点，这比人工去对刀快多了。我记得有回在客户现场，他们买了一套高端换产系统，结果每次换完还要技术员手动输入零点偏移量，我问为什么不自动标定，他们说“怕误触发”。我直接给他们的PLC加了一段互锁逻辑——只有确认换产到位信号后才能执行零点扫描，然后他们终于不用半夜让工程师来公司补参数了。
再提一个细节，快换接头的气路和电路。很多厂家用那种多芯航空插头，但插拔次数一多，接触电阻变化就很烦人。后来我找到一个方案，用排针式的浮动插头，配合导向机构，能保证插合平顺。但一定要算好盲插的偏摆量，不然针脚会弯。我吃过这个亏，报废过一套模具，从此以后，换产机构的接口全都加装浮动补偿弹簧，压紧力在5~8N为佳。
改造不是做加法，而是做减法
最后想吐槽一下：很多工程师一提“智能换产”就想着上伺服压机、上视觉对位、上AGV拉料车。结果呢？系统复杂度上去了，可靠性掉下来了。我见过一个号称“黑灯工厂”的案例，换产步骤有38步，每一步都有传感器，最后因为一个光电开关坏了，整个线停了两天。你说这算智能吗？快速换产的本质是消除多余的约束，而不是增加更多的检测点。有时候，拆掉一个气缸，把定位改成靠重力自锁，反而更快更稳。
所以我的建议是，先花一周时间把换产动作录像，逐帧分析。再把换产清单上的每一步问一遍——为什么需要这一步？能不能并行？能不能消除？如果消除不了，再去想怎么自动化。这样下来，你会发现“智能”往往只是把最后那一步按钮化而已。
说实话，这一行干久了，越来越觉得，真正的“快速智能换产”，从来不是某台神器的功劳，而是无数个细小的愚蠢问题被解决之后的结果。换产时间从1小时缩短到10分钟，不过是一秒钟一秒钟抠出来的。其中滋味，只有下过车间的人才懂。
对了，之前提到的那家做电机厂的，现在换产时间已经控制在4分钟以内了。但他们说还嫌慢——因为竞争对手已经做到了3分半。内卷啊……不过这就是另一个故事了。
