摘要：对于国内多数中级机械工程师来说，离子束加工更多是论文里见过、展会瞟过的“高端名词”，真到要选工艺解决问题的时候，要么不敢用，要么用错参数踩大坑。本文结合我近十年在精密加工领域的实际项目经验，聊点真东西。
不是什么新鲜黑科技，但多数人用不对方向
很多人刚接触离子束，第一反应就是“哦，半导体刻蚀用的”，对不对？其实不对。
从加工原理上分类，离子束加工细分至少有五种：溅射刻蚀、离子注入、离子溅射沉积、聚焦离子束加工、离子束剥离。不同类型的应用场景差了十万八千里。我刚入行的时候，跟着总工做陀螺仪的微结构加工，当时把离子注入当成溅射刻蚀用，瞎折腾了半个月，什么都做不出来，现在想起来都脸红。
说实话，很多高校的课本讲的太笼统，只说“离子束是通过离子动能轰击材料实现加工”，根本不说不同能量下的作用天差地别。低能离子束是改性能的，中能是刻结构的，高能是注入改性的，这个基本逻辑先拎清楚。
行业现在通用的规范是GB/T 38444-2019，对不同工艺的分类和术语都定死了，真要做项目之前，翻一遍比啃十篇综述有用。
核心参数选型，我踩过的三个致命坑
做工艺，最核心的就是参数选型。我见过太多拿着文献里的参数直接用，最后出问题的。说三个我亲身踩过的坑。
第一个坑，真空度不够。很多小厂的离子束设备，真空只能抽到1e-3Pa，你做10μm以下的微结构，残余气体分子会跟离子束发生散射，束流准直度直接掉一半，加工出来的侧边垂直度根本达不到要求。按照行业通用要求，加工精度要求1μm以内的结构，本底真空必须不低于1e-4Pa，加工百纳米级结构要到1e-6Pa，这个是硬指标，省真空泵的钱，最后亏的更多。
第二个坑，束流密度选太大。前年做某卫星用碳化硅反射镜的微沟槽加工，当时为了赶进度，把束流密度开到了1.5mA/cm²，结果你猜怎么着？局部热堆积导致镜面变形了0.08μm，整个反射镜废了，材料成本小二十万，就那么打了水漂，现在想起来都心疼。实际上，对于碳化硅这类硬脆低导热材料，束流密度必须控制在0.1-0.8mA/cm²之间，大结构加工也不能超过1mA/cm²，慢一点，总比废件强。
第三个坑，离子入射角度不调。很多新手开机器就用默认的90度垂直入射，做刻蚀的话，垂直入射溅射率最高，但如果做侧面修形，你得调角度啊。去年有个客户找过来，说他们做MEMS的悬臂梁，用离子束减薄，总是断梁，后来看了他们的参数，入射角度90度，底面刻蚀速率比侧面快三倍，当然断了，把角度调到35度，一次就成了。
什么时候选离子束，才真的划算
很多人一提到离子束加工，第一反应就是贵，对不对？一小时加工费大几百上千，谁都肉疼。不过话说回来，有些活真的只有它能做，算下来反而比别的工艺便宜。

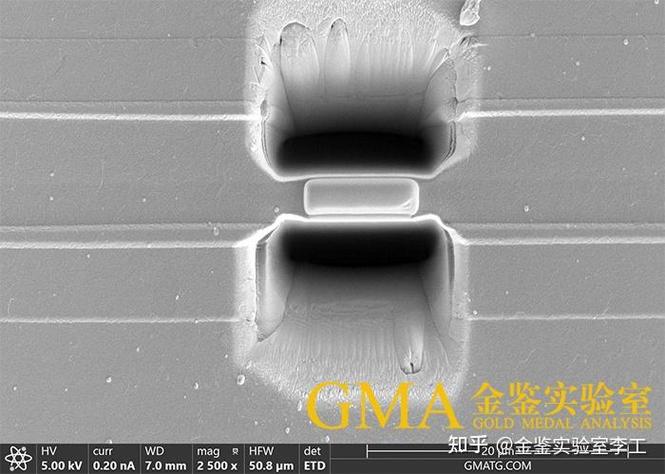

比如硬脆材料的高精度微加工，碳化硅、蓝宝石、金刚石，传统切割磨削崩边最少几十微米，后续抛光还要花好多时间，离子束加工可以做到崩边小于5μm，一次成型，后续只需要简单清洗就能用。
再比如薄壁零件的残余应力去除，我之前做航空铝合金薄壁梁，数控加工完变形超差0.1mm，校正好几次都不行，最后用低能离子束轰击工件非加工面，把表层残余拉应力改成压应力，变形直接回拉了0.09mm，刚好合格，这个活别的工艺根本做不了。
还有就是修复，比如高端模具的局部瑕疵，半导体掩模的缺陷修复，总不能整个零件报废吧？聚焦离子束挖掉缺陷补平，成本只有换新的十分之一都不到。
当然，我不是说它万能，普通的粗加工，精度要求0.1mm以上的活，你用铣削或者激光就够了，犯不上用离子束，那真的是浪费钱。
离子束加工已经发展了半个多世纪，不是什么刚出来的炫技技术，现在国内已经有不少厂商能做性价比很高的设备了。很多工程师对它陌生，只是因为接触的少。真遇到传统工艺卡脖子的问题，不妨想一想，能不能用离子束试一试。很多时候，换个工艺，问题就解决了。
