摘要：很多机械工程师对FDM的认知还停留在“快速打样”的阶段，设计的时候要么照搬注塑、机加工的逻辑，要么凭感觉瞎调，出来的零件要么公差不对，要么一用就坏。本文结合近十年做FDM应用的工程经验，聊聊中级工程师最该补的几个设计细节，全是踩坑踩出来的干货。
别拿机加工的逻辑套FDM成型

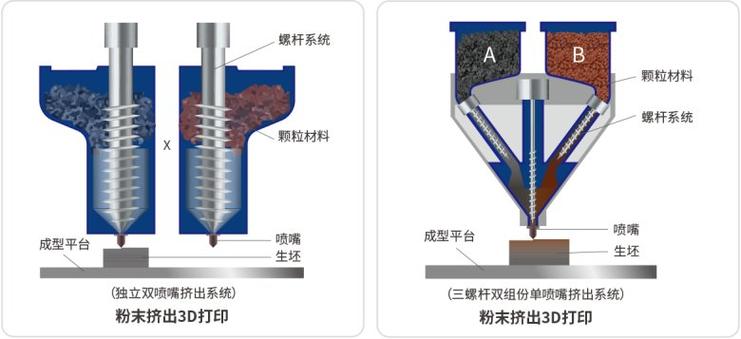

很多人拿到图纸，直接导出STL扔给打印机，连想都不想。FDM是一层一层堆出来的啊！本质是熔融塑料挤出粘结，和机加工去除材料、注塑一次成型完全不是一回事。
三年前接了一个外协的活，客户给的机器人夹爪图纸，是按机加工画的，壁厚0.6mm，内角全是R0.3，让我用ABS打出来做测试，结果打了三次，不是翘曲就是壁破，最后客户还说我机器不行。我让他改下壁厚到1.2mm，内角R到1mm，一次就成，强度还完全符合测试要求。
很多人忽略了，FDM的打印路径是切片软件按喷嘴直径规划的，你设计的尺寸不对，软件只能凑，要么多挤要么少挤，出来的尺寸自然偏。比如你用0.4mm的喷嘴，设计一个0.5mm的壁厚，切片软件要么给你走单条0.4mm的路径，剩0.1mm空着，要么硬挤两条，溢出来变成0.8mm，你说尺寸能对吗？对吧？
这种错误太常见了，入门三五年的工程师都常犯。
公差和收缩：最容易踩的两个坑
经常有人问我，FDM到底能做到多少公差？我每次都不说死，但有个行业通用的实测规矩，按照ASTM F2792-12标准，工业级FDM的尺寸公差是±0.15mm 或者 0.5%×名义尺寸，取大的那个，桌面级FDM一般放宽到±0.3mm或者1%，这是跑了上百件零件测出来的，不是瞎编的。你设计的时候非要给个±0.05mm的公差，那别说FDM，就是机加工也得加钱赶工啊，何况FDM。

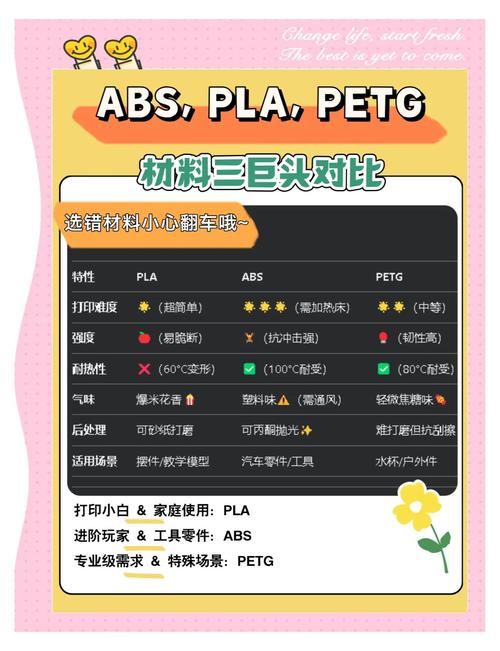

收缩补偿是另一个重灾区。不同材料的收缩率差很多，我给你列一下我自己实测的常用数值：PLA纯料0.2%~0.4%，ABS纯料0.8%~1.2%，PETG纯料0.4%~0.6%，30%玻纤增强PA 0.3%~0.7%。看到没有？加纤反而收缩更低。对，因为玻纤本身不收缩，做骨架撑着塑料，很多人不知道这个，还以为加纤收缩更大，搞错补偿，配合件直接废了。
我刚入行那会，打一套ABS的模具镶件，没做收缩补偿，打出来孔小了0.3mm，硬生生用砂纸磨了两个小时，胳膊都酸了，现在想起来还懊恼…那时候哪有人给说这些，全靠自己试错。
配合件设计的时候，留间隙也有讲究。PLA的插拔配合留0.2~0.3mm的间隙，ABS留0.3~0.4mm，过盈配合的话，过盈量控制在0.1~0.2mm就够了，不要太大，不然压进去就裂了。
做功能件，这些优化一定要做
现在很多工厂都开始用FDM做低负载的功能件了，比如夹具、治具、小批量的钣金折弯模，成本比机加工低太多，交期还快，只要设计对了，完全能用好几年。
第一个要注意的就是受力方向和打印层的关系。FDM的层间结合强度，只有同层内拉伸强度的30%~50%，这个是FDM性能的核心。所以你设计的时候，一定要让零件最大的受力方向，平行于打印层，不要让拉力垂直扯层间，不然一拉就断。我见过一个做支架的工程师，把受力方向做成垂直层向，打出来三个，测试的时候断了三个，最后只是改了打印方向，直接过了测试。就是这么简单的事，很多人就是想不到。
所有内角都要倒圆角，不要留尖角。一来尖角位置打印的时候容易翘边，塑料冷却收缩拉着角起来，粘都粘不住。二来尖角位置应力集中，受力很容易断。我一般除非空间卡死，最少做R1，常规R2-R3，不费啥事，性能提升一大截。
镂空减重也有技巧，不要做封闭的镂空腔。网格镂空的话，网格臂厚最好是喷嘴直径的整数倍，我用0.4喷嘴一般做1.2mm，刚好三条路径，尺寸准强度够，网格间距3-5mm就行，重量能降一半多，强度掉不了10%。
对了，一定要留排支撑的孔！封闭的镂空腔打完，里面的支撑取不出来，留一堆塑料在里面，晃起来哐当响，你还拿它没办法，锯开就废了。这个坑我真踩过…现在想起来都觉得自己那时候太蠢。
还有，安装孔的位置，最好加个沉头，打个金属衬套进去，毕竟塑料硬度低，反复拧螺丝容易滑牙，加个衬套，能用好几年，成本才几毛钱。说实话，很多人嫌麻烦不加，用不了半个月螺丝松了，反过来怪FDM强度不够，这哪是FDM的问题，是设计没考虑到位啊。
不过话说回来，FDM本来就不是用来做高负载高精度的核心零件的，找对应用场景，顺着它的特性设计，它能给你省大把的时间和成本。很多人用不好，只是没摸透它的脾气而已。多打两次，多改两次尺寸，自然就通了。
