很多中级工程师刚接触SLS量产，都觉得这就是个自由成型的3D打印工艺，不需要讲究什么设计规则，踩坑吃到亏才明白，SLS的设计有很多只有量产工程师才知道的细节。都是实际项目里付过报废成本攒出来的干货，给同行做参考。
SLS的设计容错，远没有你想的那么高

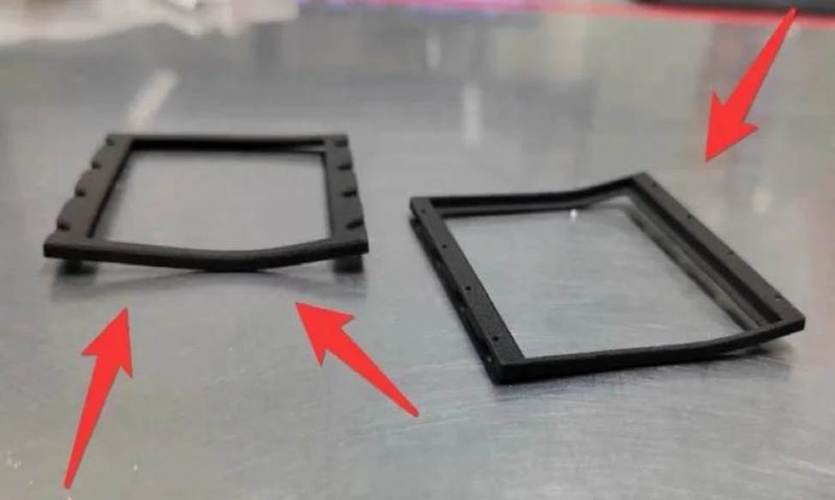

我去年接的那个新能源汽车空调轻量化叶轮项目，客户要求减重30%，设计工程师图省事直接把三维模型扔给打印厂，壁厚全按1mm走。结果打完一检，七个叶轮六个翘曲超过了0.5mm的公差要求。
全废了。
很多人看宣传说SLS不需要支撑，什么复杂结构都能打，就觉得壁厚可以随便做薄。说实话，那都是打样的思路，放到小批量量产上，根本站不住脚。按照ISO/ASTM 52900-2021对工业级SLS的工艺规范，用目前最常用的PA12粉末，最小均匀壁厚不能低于1.2mm。如果是带悬臂的独立结构，壁厚还要再加0.3mm以上。
有人抬杠说我见过0.6mm壁厚打成功的。那是设备保温调到最极限，只打一个试样出来的结果。量产的时候，粉末床每层烧结的温度差浮动个2℃很正常，就这2度，薄壁厚直接就歪了。谁量产敢拿几十块一个的零件赌这个概率？
还有镂空内腔的坑，十个新手九个踩。SLS确实不需要支撑，所以你随便做封闭内腔都能烧出来，但是烧完里面的未烧结粉末怎么出来？我去年做一个无人机机身轻量化内腔，设计只在壁上开了一个φ8的孔，结果里面三百多克粉末倒不出来，振了三天都倒不干净，成品重量比设计要求超了20%，直接报废。正确的做法是，任何封闭内腔都要开至少两个对角的排粉孔，孔径不小于φ10mm，打完还要用压缩空气反吹五分钟，才能保证排干净。
互配零件的公差：留多少间隙才不翻车
做需要装配的互配零件，很多人直接搬机加工的公差表来用，这是第二个重灾区。我刚转SLS开发的时候，做过无人机的铰接卡扣，两个塑料件互配，按机加工的间隙留了0.1mm，结果12套零件，没有一套能直接装上，全部要人工打磨，耽误了两周的交期，被项目总监骂到狗血淋头。
先给个实锤数据：目前主流工业级SLS设备，比如EOS P396、华曙HT403P，稳定的尺寸公差是±0.3mm/100mm，对应GB/T 39329-2020的精度等级MT5，这已经是顶级设备的水平了，小厂的设备公差还要放大一倍。
所以纯PA12材料的互配间隙，我现在做设计，一般留0.25mm到0.35mm，根据零件尺寸放大，每增加100mm，多留0.2mm。如果是玻纤增强PA12，收缩率比纯PA高0.2%到0.5%，间隙还要再加0.1mm。不过话说回来，间隙也不能留太大，我见过新人怕装不上直接留0.8mm，结果装完晃得离谱，根本达不到装配要求，又得改模重打。
要是做带金属嵌件的零件，嵌件孔的公差还要再放大0.15mm，因为SLS打完后，嵌件孔周围会因为内应力慢慢收缩，放一周再测，尺寸又小了一点，提前留量才能避免后期嵌件压不进去。
后处理：别让最后一步毁了几个星期的活
很多设计师做SLS只看建模，不管后处理，殊不知后处理的坑，能把你正确的设计搞废。我见过最可惜的一个项目，传感器外壳，设计完全没问题，打印尺寸也对，结果工厂为了表面好看，用高压粗砂喷砂，喷完薄壁变形，平面度差了0.2mm，密封圈装上去漏液，整批20件全部报废。
给个通用的参数，PA材质的SLS零件，喷砂要用100-120目的玻璃珠，压力不能超过0.2MPa，要是壁厚低于1.5mm的薄壁件，压力还要降到0.1MPa，不然真的会喷变形。
如果要做黑色零件，能买预染色的PA粉就不要后浸染染色。我之前做过一个带铜嵌件的手柄，为了省成本用了后染色，结果染色液渗进零件的孔隙里，慢慢腐蚀嵌件，半年后嵌件就松了，客户直接退货，损失了十几万。还有做气密或者液压用的SLS零件，一定要做环氧树脂浸渗处理，不然零件本身的多孔结构一定会漏油漏气，我早年做刹车泵手板忘了浸渗，测试的时候漏油喷了一身，差点烧坏测试台，现在想起来还后怕。
SLS早就过了只能打样的阶段，现在很多行业都用它做几百上千件的小批量生产。很多设计规则还停留在十年前的打样经验里，放到量产就是一个个坑。这些参数和经验，都是堆着报废零件堆出来的，设计的时候多留一点量，多考虑一步工艺，就能少付很多学费。
