去年给车企做电池PACK下箱体密封，差点栽在缝焊上。 不是什么大问题，就是选型错了。结果前三批全不合格。 当时项目组刚转箱体工艺，满脑子都是最近火得不行的连续激光焊，觉得传统电阻缝焊精度差，拿不出手，硬怼上去才发现不对——1.2mm厚的铝壳，激光焊变形量超差三倍，气密合格率卡在70%上不去，换了电阻缝焊，一周就把合格率拉到了99.2%。
摘要：本文结合十多年机械制造工艺经验，针对中级工程师常踩的缝焊设计、工艺坑点，从应用场景、参数选型、缺陷排查三个维度，分享了可直接落地的经验，所有参数都经过百批次项目验证，符合国内通用行业规范。
别被课本定义骗了：缝焊到底能做什么
课本里说缝焊就是用滚轮电极代替点焊柱状电极，连续点焊形成连续焊缝，对吧？实际上，它的应用边界远不止于此。从食品包装的马口铁焊缝，到新能源汽车的水冷板、动力电池箱体，再到压力容器的封头连接，只要要求气密、连接稳定，缝焊永远是第一梯队的选项。
很多刚接触工艺设计的朋友，总爱把缝焊和连续激光缝焊放一块比，觉得激光精度高肯定更好。我不抬杠，对厚度超过4mm的厚板拼接，激光焊确实有优势，但0.5~3mm的薄板密封连接，缝焊的综合成本比激光焊低30%以上，气密性一致性还更高。我之前算过账，1.5mm厚304不锈钢，每米缝焊的综合成本（含设备折旧、耗材、人工）大概12块，连续激光焊要18~22块，而且缝焊的滚轮电极自带压紧力，焊后变形量能控制在0.2mm每米以内，完全符合GB/T 15825.3-2008的I级变形要求。
说实话，缝焊最大的优势，真不是什么高技术噱头，就是稳定。只要设备调试到位，批量生产一万件，合格率都能稳定在99%以上，这点很多新焊接工艺都做不到。
核心参数选型：踩过三次坑才摸透的落地规律
参数这块，课本里只会给你一个范围，真上手调，全是坑。我踩过三次大的，总结出来的经验，比什么手册都好用。
第一个是电极材料选型。大部分人上来就选铬锆铜，对吧？常规焊低碳钢、碳钢没问题，你要是焊铝合金或者镀锌板，用铬锆铜试试，不到2000个焊缝，电极就粘铝粘锌，磨都磨不出来，直接报废。焊铝或者镀锌板，一定要选氧化铝弥散铜，硬度比铬锆铜高20%，导电率差不多，寿命直接翻三倍，算下来反而更便宜。

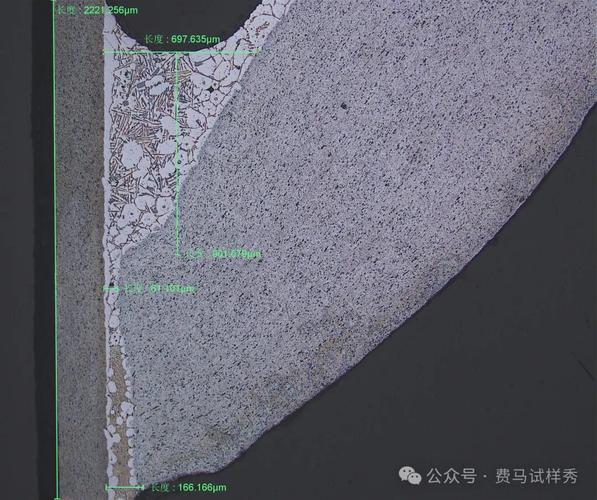

然后是电流、速度和重叠率的匹配。不用记复杂的推导公式，我给的经验公式，经过一百多批次验证，直接用就行：对于0.5~3mm的低碳钢/不锈钢，焊接电流I≈(4500±500)×t，t是单块板厚，单位mm，电流单位是A。滚轮线速度控制在0.2~0.8m/min，要求气密的焊缝，焊缝重叠率必须控制在30%~50%，只要求连接不要求密封的，15%足够。很多新手把滚轮线速度和工作台进给速度搞混，结果重叠率不对，要么漏焊要么过焊，这个一定要注意。
我之前见过一个刚转工艺的小伙子做低压压力容器，把重叠率调到10%，水压试验直接漏了三分之一，返工了三批，头都大了。
还有容易忽略的电极压力。很多人觉得压力差不多就行，其实差一点都不行。压力太小，接触电阻太大，容易焊穿；压力太大，电流被分流，容易焊不透。经验值就是：每毫米板厚配3~5kN的电极压力，符合JB/T 10255-2019电阻焊设备的行业规范，直接套用不会错。
不过话说回来，焊镀锌板要单独调，锌的熔点低，容易蒸发污染电极，所以电流要比同厚度低碳钢大15%，焊前最好把焊缝区1mm宽的镀锌层打磨掉，别心疼那点工序，不然电极三个月就换，成本高得多。
常见缺陷排查：从90%到99.5%合格率的调参思路
做批量生产，最头疼的就是合格率波动。缝焊最常见的两个问题：表面烧损、焊缝渗漏，我给你说最直接的排查思路，不用瞎试。
表面烧损，很多人第一反应就是电流太大，降电流。我告诉你，90%的概率不是电流的问题，是电极修磨不对。缝焊的滚轮电极，工作面要修成R50的圆弧面，接触面积刚好，电流密度均匀。你要是修磨成平的，接触面积忽大忽小，局部电流密度太高，直接就烧损了，这个点我第一次碰到的时候，瞎调了两天电流才发现，差点气死。
然后是焊缝渗漏，除了重叠率不够，还有一个设计端就该解决的问题：板间间隙。很多设计下料的时候，为了省成本，把公差放得很大，板间隙超过0.2mm，缝焊滚轮再大的压力也压不住，百分百漏。所以设计的时候，一定要要求板间间隙不大于0.1mm，下料公差控制在IT12以内，这个是源头控制，到焊接环节再调，没用。我早年踩过这个坑，设计的时候省了两块钱下料成本，结果返工花了两万多，说出来都是泪。
还有一个容易忽略的细节，就是电极冷却。连续生产四小时以上，滚轮电极温度会升到五六十度，铜的硬度降了，电极变形，焊缝跟着出问题。所以一定要通冷却水，出水口温度不能超过30度，别嫌麻烦，省那点水费，不够换电极的钱。
缝焊看起来简单，是几十年的老工艺，不少人觉得它该被新焊接技术取代，实际上，只要参数选对，设计留够余量，它的稳定性和成本优势，至今没有多少工艺能比。做机械这行，不就是拼这些没人愿意写在课本里的细节么。
