摘要：本文结合汽车薄板焊接、家电钣金结构的实际项目经验，梳理点焊工艺设计中核心的参数选型、接头设计、质量控制要点，整理了一线工程师最容易踩的共性坑点，适合具备基础机械知识的工程师参考。
上次帮整车厂改门槛梁焊接工艺，三天改了五版，硬是把良率从62%拉到95%。靠的不是什么进口新设备，就是把点焊几个没人注意的细节抠透了。
很多人觉得点焊是个没技术含量的成熟工艺，随便找个工人调调参数就能做。吃过大亏的人都知道，这句话错得离谱。
点焊的核心本质，远不止“熔了粘住”

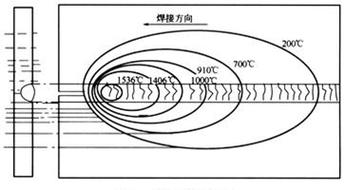

很多刚接触工艺的工程师，对点焊的认知还停留在“通电发热熔化板材”。实际上，点焊的核心是电阻热加热形成稳定熔核，后冷却锻造获得合格连接组织。整个焊接过程不到1秒，绝大多数量产工况的焊接时间就在0.2-0.5秒之间。
核心热量平衡公式所有人都学过：Q=I²Rt，Q是产生的热量，I是焊接电流，R是工件接触电阻，t是通电时间。看起来简单，每个变量都藏着大学问。
说实话，我刚入行那会，也以为电流越大熔核越大强度越高，上来就给0.8mm镀锌钢板开了12kA的电流。结果呢？溅了一工作台焊渣，还烧穿了大半试板，整整报废了两箱料，现在想起还心疼。
电流大了，热输入超过板材的承受极限，除了烧穿，还会导致熔核开裂，强度反而不达标。电流小了又焊不透，全是虚焊。这里的度，全靠经验攒。
接头设计：大部分强度问题，根源在设计不是工艺
我接过最多的咨询，都是“工艺调了无数遍，强度还是不合格，怎么办”。拆开来一看，十个有七个是接头设计就错了。
按照GB/T 15825.2-2008 点焊质量要求里的规范，点焊的最小边距不能小于最厚板厚度的2倍，最小点距不能小于最厚板厚度的3倍。对吧？很多设计师为了省成本减重量，硬生生把边距缩到1倍厚度，看起来样件测试过了，批量生产直接凉。边距太小，熔核没有足够的母材约束，直接从侧边挤出，接头强度直接掉30%以上，批次性不合格根本避免不了。
说个真实案例，之前有家洗衣机厂商改内桶设计，为了少打10个点省时间，把点距从18mm缩到12mm，批量出货后，运输振动断了120多台，赔了小几百万，回头找我改设计，把点距改回16mm，边距加到两倍板厚，良率直接拉到98%，再也没出过断梁的问题。
不过话说回来，镀锌板的点距还要特殊调整。锌的熔点只有419℃，比钢低了快一千度，前一个焊点的余热会把下一个焊点的锌层提前熔化，导致接触电阻骤降，热量不够，熔核长不出来。所以镀锌板的点距要比同厚度冷轧钢大15%-20%，这个经验我没在教科书上见过，都是踩坑踩出来的。
搭接宽度也有讲究，一般控制在最厚板厚度的4-5倍，太宽浪费材料，太窄容易发生板件分离撕裂，强度不够。
参数选型：平衡效率质量的核心权衡
点焊三个核心参数：焊接电流、通电时间、电极压力。前两个大家都重视，最容易被忽略的就是电极压力，这也是很多飞溅、虚焊问题的根源。
很多新手纠结，选大电流短时间还是小电流长时间？我给个落地的结论：厚度小于1mm的薄板，尤其是镀锌薄板，优先大电流短时间，受热变形小，锌蒸发少，气孔少，强度更高。厚度超过3mm的中厚板，就得用小电流长时间，保证热量能渗透到贴合面，形成足够大的熔核，避免未焊透。
那电极压力怎么选？给个我用了十几年的经验：电极压力（单位：kN）≈ 总板材厚度（单位：mm） × 1.5~2。比如两块1mm的板叠在一起，总厚度2mm，压力就选3~4kN，这个范围几乎不会出问题。压力太小，接触电阻太大，瞬间发热直接烧穿，还会带出来大量飞溅。压力太大，接触电阻太小，热量不够，熔核长不大，就是虚焊。
还有电极头端面尺寸，很多人不注意。一般端面直径选总板材厚度的2倍左右就对了。我之前碰到过一个刚毕业的工程师，拿φ8的电极头焊0.7mm的镀锌板，结果十个有九个焊不牢，换了φ5的端面，参数都没改，合格率直接上来了。端面太小，电流密度太大，烧穿。端面太大，电流密度不够，焊不上。就这么简单的道理，很多人就是不注意。
最后说个大家都碰到的飞溅问题，很多人觉得飞溅就是不美观，不影响强度。错，飞溅会带走熔核的金属，直接降低强度，还会粘在电极头上，加速电极磨损，用不了几百点就得换。解决办法其实很简单，预压时间留0.1~0.2秒，先把电极压紧了再通电，90%的飞溅都能解决。镀锌板记得每打500~1000点修磨一次电极头，避免粘锌影响导电。
点焊做了一百多年，看起来简单，实际上每一个项目都要根据板材、厚度、镀锌层情况调整，没有万能的参数。很多项目出问题，不是设备不行，是设计阶段就没把这些细节抠到位，到量产阶段再改，成本翻几倍都不止。多看看不良件，多统计批量数据，比啃十本厚书有用。
