摘要：不少中级工程师对阳极氧化的认知停留在「给铝件上色防腐」，对工艺选型、尺寸余量、性能匹配的细节认知模糊，本文结合十余年工程落地经验，拆解设计阶段就该避开的坑，给出可直接用的选型参考。
阳极氧化能解决铝件的哪些核心问题？
不少做铝结构设计的朋友，张口就要阳极氧化，追问两句要哪种，基本回答「随便，能做就行」。说实话，这就是量产出问题的根源。
铝本身软，纯铝硬度才HV80左右，就算是常用的6061-T6也才HV100多，不做表面处理，碰一下就是划痕，放潮一点的地方半年就出白斑。阳极氧化本质是把铝表面转化成一层致密的氧化铝陶瓷层，硬度能冲到HV300到HV600，比很多低碳钢都硬，同时防腐耐磨，还能绝缘染色，这才是它被广泛应用的核心原因。

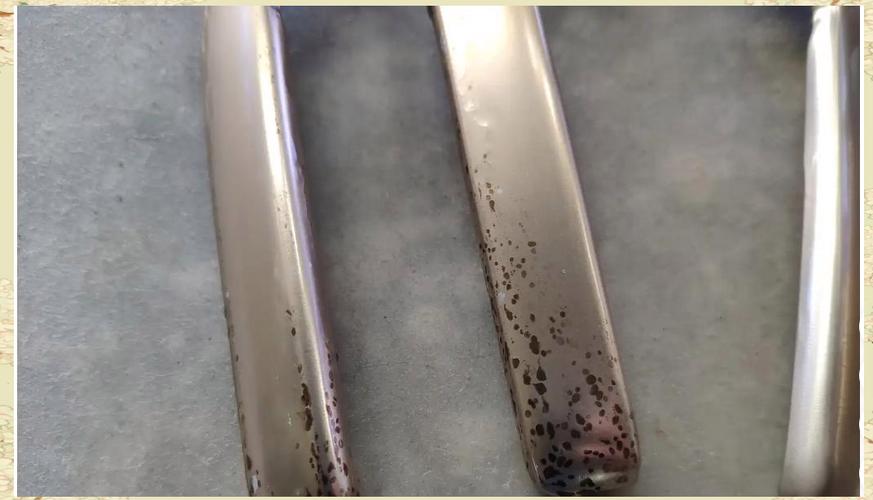

很多人不知道，不同酸系做出来的膜层性能差得离谱。我前年做手持云台的锁扣支架，一开始图便宜选了普通硫酸阳极氧化，做出来膜层硬度才HV180，用户测试三个月，卡扣咬合位置就磨得掉粉，间隙大了一倍，整批都要改。后来换成草酸阳极氧化，同厚度下硬度直接到HV400，用到现在，三年多了返修率为零。
尺寸余量：90%的设计师都会踩的隐形坑
阳极氧化的膜层是转化出来的，不是像电镀那样单纯沉积在表面。铝本身变成氧化铝之后体积会膨胀，所以膜层会往外长，也会向内渗入基材。也就是说，做完氧化之后，零件的外形尺寸会变大，内孔尺寸会变小。这个变化量差不多等于总膜厚的80%，我做过上百次测试，偏差不会超过10%。
很多设计师画图纸的时候，公差标的严丝合缝，完全忘了这回事。我刚入行那会，跟着师父做一个液压阀的铝阀块，上面有好几个精度H7的插装孔，要求做硬质阳极氧化，那会我年轻，直接按成品尺寸标了公差，外协做完回来，一测，所有孔都小了0.08~0.12mm，整个阀块都装不进去，三十多件，全废了。当时那个月奖金直接扣光，印象太深了。
说干货，按照GB/T 19520.1-2014《铝及铝合金阳极氧化膜 第1部分：规范》，不同使用场景的膜厚要求是明确的：装饰防护性≥5μm，一般防护≥10μm，耐磨型≥25μm，硬质阳极氧化≥50μm，最高可以做到150μm。你设计的时候，一定要根据你选的膜厚，提前放余量。
比如你做50μm的硬质氧化，内孔的直径，就要比成品尺寸大0.04mm左右，外圆直径就要比成品尺寸小0.04mm，做完氧化刚好落到公差范围内。要是你做公差只有0.05mm的精密配合，那劝你别做厚膜阳极氧化，换别的表面处理，不然十有八九要出事。
不同场景下的阳极氧化选型逻辑
别只听外协厂说哪种便宜就选哪种，要对应你的使用场景来选。
消费电子的外观中框、后盖，这种只要求好看，偶尔碰一下，选普通硫酸阳极氧化就行。成本低，染色均匀，能做各种各样的颜色，膜层韧性好，稍微弯折也不会裂，完全够用。就是硬度低一点，做耐磨部位不行。
要是受力摩擦的结构件，比如滑轨滑块、支架锁扣，一定要选硬质阳极氧化。硬度高，耐磨，要是对摩擦系数要求低，还可以做含固体润滑剂的封孔，摩擦系数能直接降到0.2以下，比普通氧化低一半多，用个十年都不会磨坏。
缝隙多、铆接焊接后的组装件，别选硫酸阳极氧化。硫酸渗透性强，残酸会留在缝隙里，慢慢从内部腐蚀零件，用个一两年就断了。这种场景，老工艺选铬酸阳极氧化，残酸少，孔隙率低，不会留隐患，就是铬酸污染大，成本高。现在有新的硼酸-硫酸混酸工艺，性能和铬酸差不多，成本降三分之一，环保也过得了，完全可以替换。
哦，还有封孔工艺，很多人都不当回事。氧化膜是多孔的，不封孔，水汽腐蚀直接进去，你做再多厚度也没用。普通室内装饰件，热水封孔就行，最便宜。户外用的零件，一定要做镍盐封孔，封闭效果好，防腐等级能到C5，比热水封孔高两个等级。运动摩擦件，选有机封孔，还能降摩擦，一举两得。
我之前碰过一个做户外充电桩的客户，外协厂给他把镍盐封孔换成热水封孔，一平方差一百多块钱，客户拿到手用了一年多，海边的充电桩外壳就腐蚀出白斑了，找了好久才找到原因，就是封孔偷工减料了。
阳极氧化真不是什么玄乎的高科技，但是细节全在设计阶段。你提前想清楚用途，留对余量，选对工艺，量产就能顺顺当当，省下来的都是真金白银。对吧？
