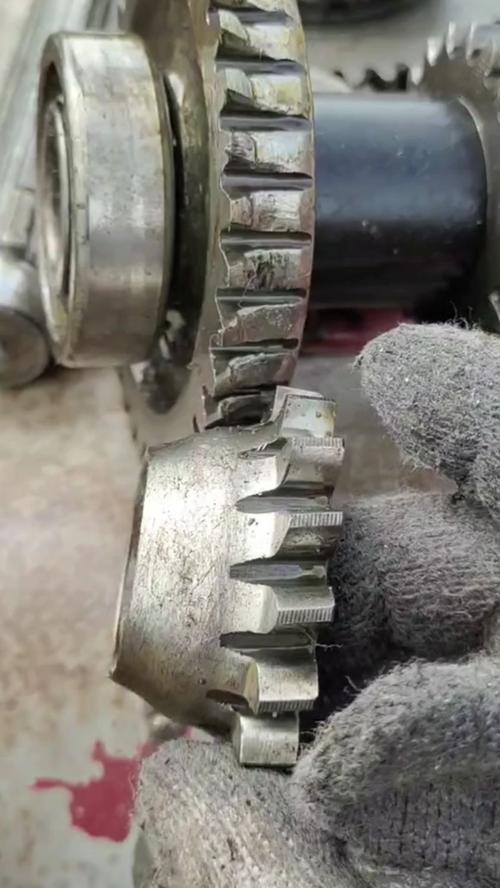

摘要：很多机械设计新手甚至工作三五年的工程师，做接触强度校核只会套赫兹公式，按标准走流程，结果零件用不了两年就出点蚀、剥落失效。本文结合实际工程案例，讲透接触强度计算里容易忽略的细节，以及设计优化的落地方向。
别拿赫兹公式当万能公式套
接触强度的核心，是接触应力。当两个零件接触表面承受法向载荷，接触区域弹性变形产生局部高压，这个压力就是接触应力，一旦超过材料能承受的极限，就会出疲劳失效，最常见的就是齿面点蚀、轴承滚道剥落。
大多数人学的第一个公式就是赫兹公式。没错，赫兹公式是所有接触强度计算的基础，但它的适用条件太理想了。理想弹性体、光滑表面、静态载荷、没有摩擦，甚至要求接触区域远小于零件整体尺寸。
实际工程里，哪有这样的工况？

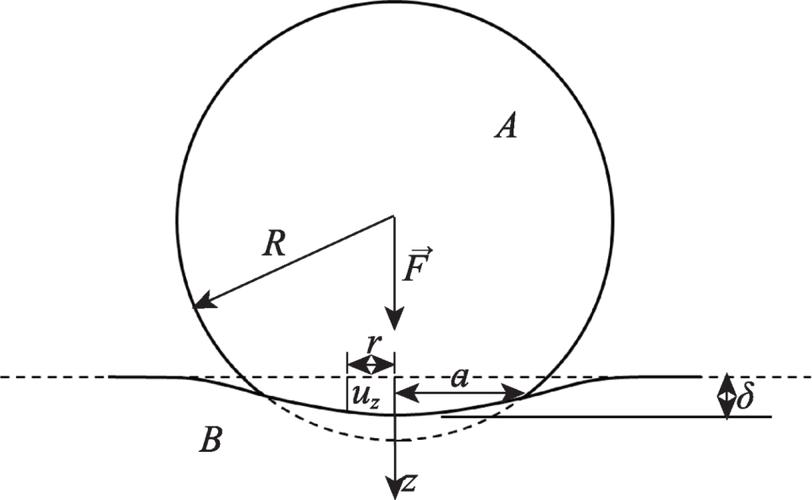

标准赫兹公式的最大接触应力计算式是这样的： σH = √[ Fn(ρ1±ρ2) / ( π B ( (1-μ1²)/E1 + (1-μ2²)/E2 ) ρ1ρ2 ) ] 外接触取正号，内接触取负号，ρ是曲率半径，B是接触宽度，μ是泊松比，E是弹性模量。
你看公式里E的位置在分母，弹性模量越小，接触应力越大。很多人瞎换材料，说钛合金强度高，我换成钛合金总没问题了吧？不对，钛合金E只有钢的一半，算下来接触应力比钢大了快30%，反而更容易坏。这就是只看抗拉强度，不看接触强度逻辑的坑。
说实话，现在很多三维软件的强度仿真，也容易在接触强度上翻船。网格划得太粗，接触算法选的不对，算出来的应力差一倍都有可能。我早年刚用仿真软件的时候，就吃过这个亏，以为仿真结果对，结果实物试装车三个月就出问题。
实际工程里那些坑，踩过才记得住
拿最常见的渐开线圆柱齿轮来说，GB/T 3480.5-2018早就把接触强度计算的流程写得清清楚楚，可就是有很多人图省事，系数瞎取。
前两年我审一个新人的设计，矿用给料机的减速器，功率110kW，他算接触强度的时候，动载系数KA直接取了1.0。我问他为啥取1，他说手册里平稳载荷取1，我们这个没多大冲击啊。
给料机啊！天天喂料，石块砸下来，那冲击能叫小？最后不得已，KA改成1.75，安全系数直接从1.2掉到了0.8，重新改参数，耽误了半个多月的项目周期。
还有润滑的影响。很多人算接触强度，根本不考虑润滑油的粘度，还有弹流润滑的效应。其实合适的粘度能形成完整的油膜，把两个接触表面隔开，接触应力能降10%到20%，要是油膜破了，金属直接接触，用不了多久就胶合加点蚀。还有表面粗糙度，Ra1.6和Ra0.8的表面，许用接触强度能差15%，很多人为了省加工费，粗糙度放3.2，那强度自然就下来了。
不过话说回来，也不是越光滑越好。粗糙度太低，油膜反而不容易附着，有些场合反而容易出问题。对吧？凡事都有个度。
滚动轴承选型也是一样，很多人只看额定动载荷，不考虑接触强度的实际分布。轴承装到轴上，过盈量太大，内圈胀大，滚道的接触应力会直接涨20%以上，游隙选太小，运转发热后游隙消失，接触应力陡增，用不了一年轴承就报废了。这些都不是套公式能算出来的，得靠经验，靠对实际工况的理解。
优化设计到底从哪下手？
真遇到接触强度不够的情况，别上来就换好材料，先看看参数能不能调。
还是拿齿轮说，正变位就能增大齿廓的曲率半径，按赫兹公式一算，曲率半径大了，接触应力直接降，效果比换材料还明显。当然，变位系数不能瞎加，加太大齿顶变尖，弯曲强度反而不够，这里得权衡。中心距不变的情况下，适度正变位，基本是百利无一害的优化手段。
再就是表面处理。同样是40CrNiMo，渗碳淬火和调质的许用接触强度差一倍都不止。渗碳层深度不够也不行，渗碳层浅了，最大接触应力在渗碳层底，容易出现深层剥落，这个也是常踩的坑。一般要求渗碳层深度要大于最大剪应力的深度，这个得按计算来，不能凭经验瞎给。
还有跑合工艺。新的齿轮副，出厂前先空载跑合几十个小时，让接触区域慢慢贴合，实际接触面积变大，接触应力降一大截，使用寿命能提30%以上。很多厂家为了省时间，跳过跑合，直接出厂，出问题的概率自然高很多。
要是参数改不动，材料也不能换，那怎么办？可以改接触形式。线接触改点接触不行，反过来，点接触改合理的线接触，能分散载荷，降接触应力。比如一些凸轮机构，把平面凸轮改成弧面凸轮，接触面积变大，接触强度直接上去了。
最后
接触强度这事儿，看起来是个基础理论问题，实际全是对工况的理解。公式只是工具，不是标准答案。你得把加工、装配、润滑、载荷这些实际因素都塞进去，算出来的结果才靠谱。别等零件拆下来，满眼都是点蚀坑，才想起当初校核的时候，是不是哪里错了。
