摘要：多数具备一定基础的机械工程师，做轴类构件设计时，习惯套用材料力学的扭转强度基础公式，却忽略了实际工况、加工工艺带来的强度修正，最终导致样机试验甚至批量出货后出现断裂失效。本文结合十几年工程经验，聊聊扭转强度设计里的隐形陷阱和实用修正方法。
上个月帮新来的同事改传动轴设计，差点把我气笑。他照着材料力学教材套公式，安全系数算出来1.8符合要求，结果样机试转300小时就断了。断口齐整，就是典型的扭转脆性断裂。
问题出在哪？就是他把教材里的理想模型，直接用到了乱七八糟的实际工况里。
别拿教材公式直接套，扭转强度的坑都藏在工况里
教材里给的基础扭转强度公式很简单：最大切应力τmax = T/Wt ≤ [τ]，T是扭矩，Wt是抗扭截面系数，[τ]是许用切应力。照着套，小学生都能算对，为什么还会错？
你拿到的额定扭矩，真的是零件要承受的最大扭矩吗？
我那个同事做的是叉车行走传动轴，设计说明书上写的额定输出扭矩1200N·m，他直接拿这个数代入计算。可他忘了，叉车每次叉起2吨满负载起步的时候，传动系统的冲击扭矩是额定扭矩的2.5倍以上，接近3000N·m。算出来的安全系数直接从1.8掉到0.7，不断才怪。
还有更坑的交变扭转工况。比如汽车半轴、破碎机主轴，每天要承受几十万次的扭矩交变载荷，这种情况你得算疲劳扭转强度，而不是拿静扭转许用应力来凑数。说实话，我见过不下五六个项目栽在这上面，样机跑半年就断，找不到原因，最后翻断口才看出来是疲劳裂纹扩展。

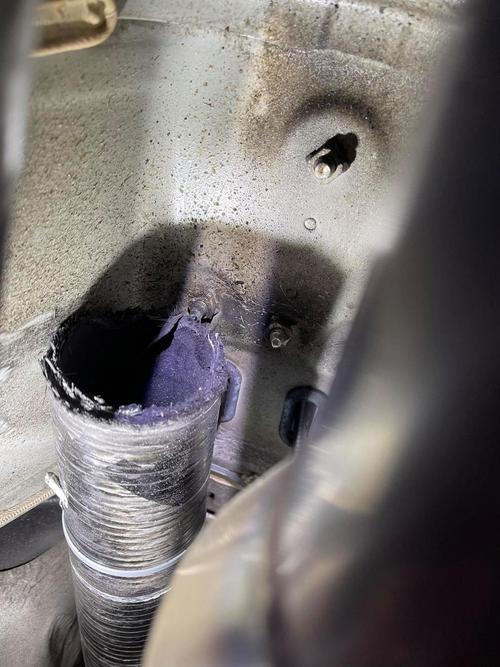

给你们看当时那个断轴的样子：
碰到冲击扭转、交变扭转，许用切应力直接打个6-8折都不为过，具体折多少看你的工况恶劣程度，别死卡手册上给的静载数值。
扭转强度计算的两个关键修正，90%的人都会漏
很多人算扭转强度，只算光轴部分，把轴上的键槽、花键、退刀槽这些应力集中点直接忽略。这不是漏算是啥？
就说最常见的A型平键槽，开在轴上之后，扭转的应力集中系数能达到1.6-1.8。你原本算出来安全系数1.8刚好达标，扣完应力集中修正，刚好等于1，等于没给任何余量，稍微有点波动就断。根据机械设计手册通用规范，对于承受扭转的轴类零件，应力集中修正后的许用切应力需要根据应力集中等级下调15%-30%，这个硬要求没人会记在本科教材里，全靠踩坑踩出来。
第二个漏的就是温度和表面加工修正。
之前我做过一个输送350℃热油的离心泵轴，用的45钢，常温下扭转许用切应力是85MPa，350℃的时候45钢的屈服强度下降了30%，许用切应力直接掉到55MPa，一开始设计师没做温度修正，结果泵跑了三个月轴就扭断了，漏了一车间热油，清理都清理了三天。
还有表面加工，粗车的轴表面粗糙度Ra12.5，扭转疲劳极限修正系数只有0.5-0.6，抛光到Ra0.8就能到0.8-0.9，差一倍都不止。如果是交变扭转载荷，这个修正直接决定了你零件的寿命。
给大家放个常用的应力集中系数对照表，我现在做设计都还会翻：
不过话说回来，修正也不是越保守越好，修正太狠成本就上去了，怎么平衡？

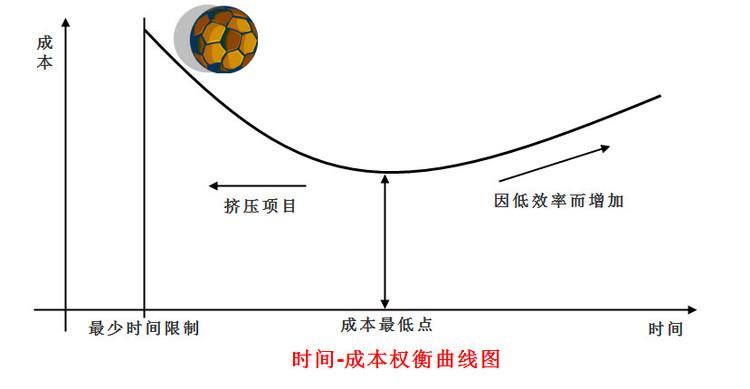

扭转强度设计的成本权衡，用了十年的实战经验
碰到扭转强度不够的情况，很多年轻工程师第一反应就是加粗轴径。说实话，这是最笨的办法，成本涨得最快，还容易给其他零件设计添麻烦。
我十年前做风电变桨系统的驱动小轴，一开始设计轴径50mm，用45钢，算完修正之后扭转安全系数只有1.2，达不到1.5的设计要求。当时有人提议加粗到60mm，还是用45钢，我算了下，轴的重量涨了44%，材料成本涨了38%，还要改配套的轴承、齿轮孔径，整个系统的重量都超了。后来我改成40Cr，轴径还是50mm，扭转许用切应力从85MPa升到120MPa，修正完安全系数刚好1.6，成本只涨了12%，完美解决问题。
这里给大家说我的选型原则：静扭转载荷，优先放大轴径用普通材料，划算；交变冲击扭转载荷，优先换高性能材料，做表面强化，比加粗轴径划算太多。
像喷丸强化，处理一根小轴才几毛钱，表面引入残余压应力，扭转疲劳强度直接涨20%-40%，这买卖去哪里找？很多小厂家为了省工序，把喷丸省了，结果出了质量问题赔几十万，想想都不值。
还有个坑要提醒你：算扭转强度不能只算轴本身，所有传力的地方都要算。我刚工作那年，设计一个花键连接的传动轴，轴的扭转强度算得足足的，结果忘了算花键齿的扭转剪切强度，样机跑了半年花键齿整个剪碎，整个变桨机构报废，那次扣了我半年奖金，想想都懊恼。
现在我做设计，算完轴的扭转强度，一定会把键、花键、联轴器这些传力件挨个过一遍，谁都可能成为最弱的那个环节。
扭转强度从来不是书本上套公式的题目，是要把工况、材料、加工、成本揉在一起权衡的活。多盯盯断口，多改两次出错的设计，慢慢就摸透里面的门道了。别拿理想模型当实际，这句话，说多少次都不为过。
