做了十几年机械设计，见过太多中级工程师，强度校核流程走得飞起，打开有限元软件导出von Mises云图，看一眼最大应力没超屈服强度就签字交活。出了问题才回头找，哦，原来屈服准则选错了。
本文整理了我这些年踩过的坑、跟着老工程师学来的实际经验，给同样有基础但总在细节上栽跟头的朋友提个醒。
别光背公式，先搞懂屈服到底是什么
屈服不是材料坏了。它只是材料从弹性变形，转向塑性变形的临界点。
单向拉伸试验好说，拉到应力-应变曲线拐头，那个点就是屈服强度σs，谁都不会错。可工程里哪有那么多单向应力？大部分零件都是三向复杂应力状态，三个主应力排排序σ1≥σ2≥σ3，你怎么判断到没到屈服临界点？
这就是屈服准则存在的意义。不是书本上凑出来的考试题，是给工程师用的失效判断工具。不同材料、不同应力状态，触发屈服的机制天差地别，怎么可能用一个准则包打天下？
我刚工作那会也不懂，拿到问题就套默认公式。直到第一次做压力容器开孔补强，被从业三十年的校核老师骂得抬不起头。他说，你这地方应力状态特殊，安全要求又高，用错准则，差出十几个百分点的裕度，出了事故谁担着？
你看这张典型的低碳钢拉伸曲线，有明显的屈服平台，触发屈服就是位错大规模启动，这和高强度无明显屈服的钢，和脆性的铸铁，屈服机制完全不一样，选准则当然不能一样。
常用准则怎么选？别只会默认选von Mises
目前工程里用得最多的三个：Tresca最大切应力准则、von Mises形状改变比能准则、Mohr-Coulomb莫尔库仑准则。各有各的地盘，别串场。
Tresca说直白点，就是当最大切应力达到单向拉伸的屈服切应力时，材料就屈服。公式非常简单：σ1 – σ3 = σs。
它没考虑中间主应力σ2的影响，算出来的结果偏保守，计算起来却极其方便，手算都能搞定。什么时候用？安全要求高，偏保守不吃亏的场合。比如起重设备的销轴、矿井提升机的主轴，翻一下GB/T 3811《起重机设计规范》，你会发现国标明确要求这类零件用最大切应力准则校核，就是为了留足安全裕度。还有压力容器行业，GB150标准里很多场景也要求用Tresca，毕竟压力容器炸了就是大事，保守点没毛病。
再说von Mises，也就是大家最熟悉的那个，它考虑了中间主应力σ2的影响，和大多数延性金属的试验数据吻合度更高，所以有限元软件默认都出这个。大多数场合下用它没问题，比如汽车冲压车架、普通的传动轴，用von Mises校核精度足够。
但是！遇上拉压屈服强度不一样的材料，这玩意就不灵了。比如灰铸铁、大多数岩石、部分纤维复合材料，拉伸屈服强度比压缩低很多，这时候必须用Mohr-Coulomb准则。
我之前做灰铸铁变速箱箱体的强度校核，一开始不懂，直接用默认的von Mises，算出来最大应力比屈服强度高12%，吓得我改了一周壁厚，减重计划差点凉凉。后来换成Mohr-Coulomb重新算，原来高应力区都是压应力，箱体的压缩屈服强度本来就高，算完裕度完全够，白忙活一周，说多了都是泪。

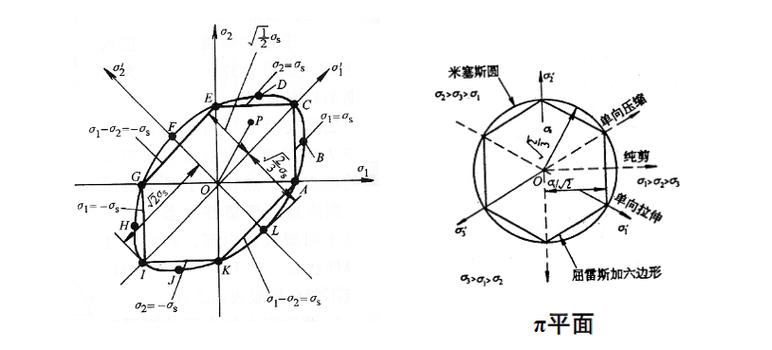

你看这张对比图，Tresca的屈服轨迹是六边形，von Mises是外接的椭圆，同一应力状态下，Tresca算出来的等效应力永远比von Mises大，最多差差不多15%，保守性就体现在这。所以选哪个，看你要精度还是要安全。
工程里最容易踩的几个坑，我踩过你别踩
第一个坑，默认用有限元的输出，从来不改。所有商业有限元软件默认输出都是von Mises，很多人就从来没想过要换，做脆性材料也用，做拉压异质材料也用，得出错得离谱的结论，我见过差点出安全事故的，真的太可惜。
第二个坑，三向应力状态乱套用。三向等拉的时候，不管哪个准则，只要拉应力到σs就屈服，这个没问题。可三向等压呢？不管多大的压应力，材料都不会屈服，只会被压得更密实。你看深水潜艇的外壳，外层受三向压应力，控制失效的不是屈服，是失稳，别拿着屈服准则硬算失稳问题，方向错了。
第三个坑，把局部屈服当成结构失效。做塑性极限设计的时候，允许结构局部出现塑性区，甚至出现塑性铰，只要整个结构没变成几何可变机构，就还能继续承载。这时候屈服准则是用来判断塑性区扩展的，不是一看到局部屈服就判结构报废，很多年轻工程师都犯这个错，白白增加了很多不必要的重量，成本蹭蹭涨。
第四个坑，拿静载屈服准则算疲劳。交变载荷下的失效是疲劳，是裂纹萌生扩展的问题，屈服准则只能判断静载下会不会发生塑性变形，和疲劳寿命半毛钱关系都没有，别混为一谈。
不过话说回来，对大多数普通的延性金属结构设计，用von Mises确实不会出大错，但关键场合，还是得停下来想一想，我的材料对不对？应力状态对不对？规范要求是什么？
屈服准则从来不是书本上的死知识，是工程师手里的工具。选对工具，比算对数字更重要。
