摘要：本文结合十余年机械设计现场经验，针对中级工程师容易忽略的热膨胀设计误区，结合实际工程案例，修正了很多教材中的简化认知，给出了符合行业规范的实际设计要点，避开常见的选型和计算坑。
前年帮业主排查一台30万吨离心压缩机的振动问题，拆开来一看，轴瓦磨损了三分之一，追根溯源，就是热膨胀间隙算错了0.07毫米。
就差7丝。百万级的检修，停产一周损失几千万。
线膨胀系数从来都不是常数
学校教材里讲热膨胀，上来就给你个α，ΔL=αLΔT，万事大吉。

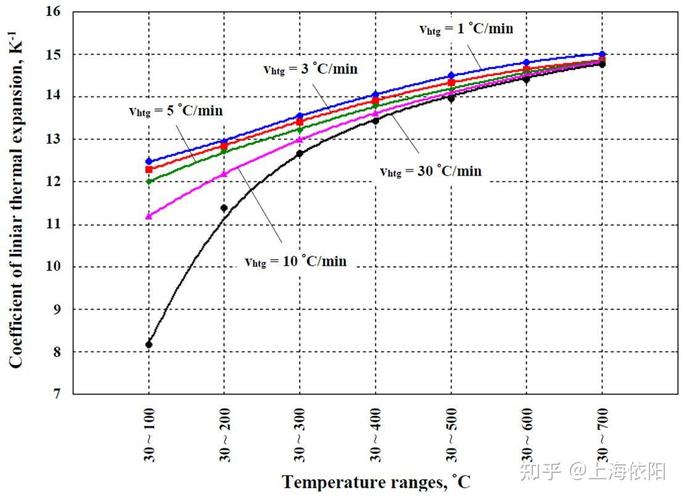

实际上呢？α是随温度变化的。对绝大多数金属材料来说，温度越高，α越大。
拿最常用的Q355钢来说，常温20℃下α大概是11.8×10⁻⁶/℃，到400℃的时候，α已经升到14.2×10⁻⁶/℃了，差了快20%。你按常温α算膨胀量，一百米长的管道，400℃温差下来差了快10厘米。
我刚工作那年做加氢反应器的法兰密封设计，图省事直接取了常温α，结果工作温度430℃，螺栓预紧的伸长量算小了15%，运行三个月法兰漏介质，整组人蹲在现场改了半个月，天天吹海风，现在想起来还觉得咸。
GB/T 20878-2007里面给了不同温度下不锈钢和碳钢的线膨胀系数表，很多人从来不翻，直接搜个常数就用，这不踩坑才怪。
装配间隙要算的是相对热膨胀，不是总膨胀
很多人算间隙，只算运动件的热膨胀，忘了固定件也会胀。

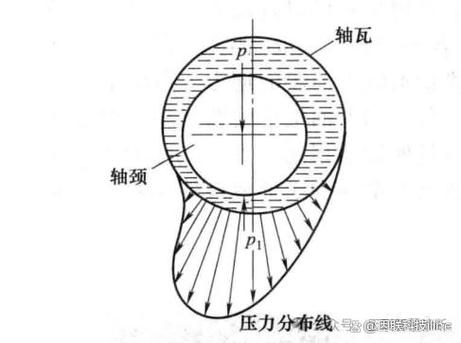

就说滑动轴承，轴是40CrNiMo，轴瓦座是HT250，常温下设计间隙0.15mm，看起来符合规范。运行的时候，轴颈因为摩擦发热，温度比轴承座高40℃，对不对？
轴的α是11.5e-6，瓦座的α是10.5e-6，轴颈直径150mm，算下来相对膨胀是多少？Δd= (11.5e-6×150×40) – (10.5e-6×150×40) = 0.06mm，间隙直接变成0.09mm，再算上轴的弯曲挠度，直接蹭瓦了。
之前那台压缩机的烧瓦事故，就是年轻工程师算间隙的时候，只算了轴的膨胀，没算瓦座的膨胀，差了0.07毫米，就出了大事。
说实话，机械设计就是抠丝米级的细节，差一丝都可能出问题，更别说差半根头发丝的厚度了。
不过话说回来，也不是所有场景都是间隙变小，比如铝青铜的轴套套在钢轴上，铝青铜的α是18e-6，比钢大很多，要是轴套工作温度比轴高，间隙反而会变大，松脱的坑也见过不少。
热膨胀补偿结构，选对场景比选贵的重要
长距离的受热管线，必须要做热膨胀补偿，这个大家都知道，但是选结构的时候，很多人只会跟风选波纹膨胀节。
我见过一个焦化厂的烟气管道，用了波纹膨胀节，不到一年就堵了，因为烟气带的焦粉积在波纹槽里，波纹根本动不了，热膨胀没地方去，把管道支架拉垮了，停产清灰花了十几万。
这种带粉尘的工况，选填料式膨胀节不好吗？虽然要定期紧填料，但是不会卡涩，维护成本低多了。要是场地够，弄个方形自然补偿，根本不用动，多靠谱。
还有压力容器的接管，很多设计把管口和外管道焊死就完事，根本不考虑管道的热膨胀会拉管口，我见过至少三起接管焊缝被拉裂的事故，都是这个原因，留个伸缩节或者加个弯管做补偿，能费多少事？
现在大家都爱用仿真算热应力，说实话，十个仿真有七个把α设成常数，算出来的热应力差了20%都不止，你说仿真出来合格，实际运行应力超标开裂，冤不冤？
结论
热膨胀是入门级的知识，却成了很多中级工程师的隐形门槛。
它不需要什么高深的理论，只需要你多翻一步规范，多考虑一步工况，多算一遍相对变形。
毕竟，所有的大事故，都是从一个差了几丝的小错误开始的。
