针对具备一定机械基础的中级工程师，本文不谈课本上的基础定义，只分享实际工程设计里热传导应用的踩坑经验、选型权衡和仿真注意事项，都是实打实摸出来的落地规律。
别拿课本理论套工程，热传导的坑全在细节里
傅里叶定律谁都背得出来。稳态热流等于导热系数乘以面积乘以温度梯度。但真到做设计的时候，有多少人会把界面热阻算进去？
我早年做新能源汽车驱动电机壳设计的时候就栽过这个跟头。当时按课本的方法，把电机定子和机壳的导热系数直接代入计算，算出来额定工况下绕组最高温度112℃，刚好卡在120℃的绝缘等级限值里，当时还觉得余量卡得刚刚好，省材料。
样机出来上台架。不到半小时，绕组温度直接冲到135℃。保护跳闸。
我当时对着台架数据挠了三天头。说出来都是泪。
最后拆开来测热阻才发现，定子外圆和机壳内孔的配合面，因为加工粗糙度留了Ra3.2，中间夹了一层空气，空气的导热系数才0.026W/(m·K)，这层不到一毫米的间隙，贡献了总热阻的35%。哪怕我们后期涂了普通导热硅脂，还是比理想接触的热阻高了两倍多。
按行业通用的测试经验，钢制零件和铝合金零件的接合面，未涂导热材料时，单位面积界面热阻大概在10^-3 ~ 10^-1 m²·K/W之间，具体数值完全看加工精度和接触压力。很多新手做设计直接把两个零件当成一个整体算，不出错才怪。
导热材料选型的权衡，不是导热系数越高越好
现在导热材料市场五花八门，从导热硅脂、导热垫片到石墨片、相变材料，动不动就标十几W/(m·K)的导热系数，价格也水涨船高。说实话，我见过太多项目为了追高参数交了智商税。

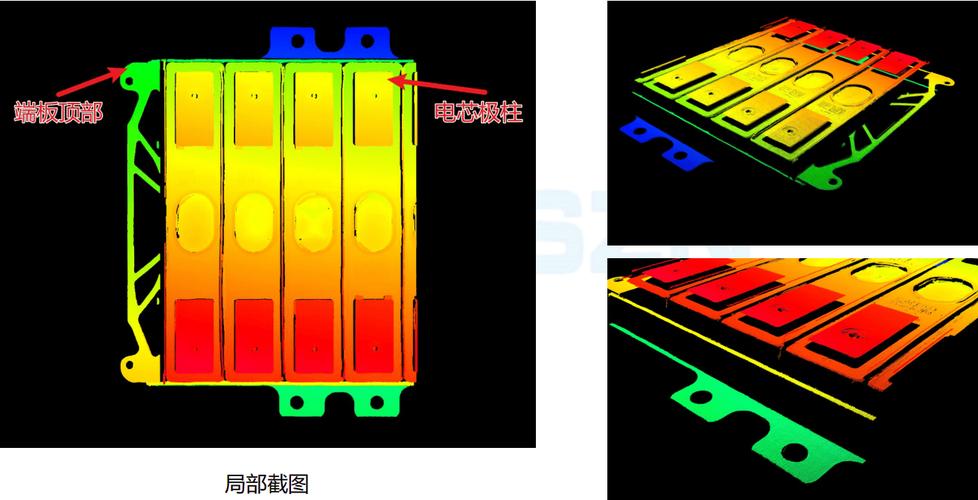

就拿动力电池包的水冷板来说吧。很多人觉得铜导热系数比铝高，肯定用铜好。纯铜导热系数确实高，401W/(m·K)，纯铝才237W/(m·K)，差了快一倍。但你算算账：铜的密度是8.9g/cm³，铝是2.7g/cm³，同样尺寸的水冷板，铜的重量是铝的三倍还多，价格是铝的四倍。而且只要铝的表面做好氧化膜的喷砂处理，涂好导热胶，界面热阻只比铜高不到15%，整体散热能力差不到10%，重量和成本却降了一大截，对整车载荷来说太重要了。
再说导热硅脂。别只看包装上印的标称导热系数。一定要看析油率。我之前接过一个退役的充电桩项目，才用了三年，散热就不行了，拆开看硅脂全干了，析油析得周边塑料都变色了，热阻比新的时候翻了四倍。现在很多小厂做的硅脂，为了堆高导热系数加了太多填料，粘结剂不够，用不了两年就析油失效，哪怕标称10W/(m·K)，有啥用呢？对吧。
还有，导热垫片不是越软越好。软的垫片填充性好，但是一般导热系数做不高，而且长期受压会蠕变，接触压力降了，热阻还是会升。选型的时候一定要根据你的安装空间、接触压力来选，够用就行，没必要追最高参数。
热仿真的常见误区，别被漂亮的云图骗了
现在做设计都离不开仿真，很多工程师出方案直接甩一张温度云图就完事了。但我见过的仿真结果，十个里有六个偏得离谱，问题大多出在热传导的设置上。
最常见的错误，就是把两个接触零件直接设成绑定接触，完全忽略界面热阻。我之前审过一个储能变流器的散热方案，仿真出来最高温度才72℃，实际做出来样机到了86℃，差了十四度，就是这个问题。后来加上正确的界面热阻重新算，结果就准了。
还有一个错误，就是不管温度影响，直接用常温下的导热系数。按照GB/T 22694-2008《塑料 导热系数的测定 热线法》的要求，导热系数都是特定温度下的测试值，很多高分子导热材料，导热系数随温度变化能差20%以上，你要是拿常温值去算120℃工况的温度，能准吗？
更有意思的是热管的设置。很多人做仿真直接把热管设成10000W/(m·K)的均温体，看着很漂亮，实际上热管有工作温度区间，还有毛细极限，超过功率或者低于最低工作温度，导热能力直接掉一大截。去年做户外基站的散热项目，有家合作方就是这么算的，结果冬天零下二十度，热管根本不工作，设备温度直接超温报警，又重新改了结构加了电加热，折腾了小半年。
热传导这东西，从上学就开始学，看着是最基础的知识，真到做设计的时候，才知道要把它做对有多难。
别全信课本，别迷信参数，别照搬仿真结果，多拿实物测一测，多留个百分之十到十五的余量，能少踩好多坑。
