摘要：多数中级机械工程师做设计时，都会把大部分精力放在静强度计算、动载荷校核上，很少有人会把热变形放在设计前期的核心考量里。等样机做出来，环境一变温度一变，精度超差、零件断裂、密封漏液，各种奇奇怪怪的问题找上门，才拍脑袋想起：哦，还有热变形这回事。我做了十五年结构设计，踩过的热变形坑比吃过的饭还多，今天就把这些实用的经验掏出来给大家。
那些因为热变形翻船的真实案例
五年前我们接了一台1.8米行程的高精度龙门磨床订单，要求定位精度±0.015mm。夏天在厂里装机调试，环境温度稳定在25度，所有精度指标都合格，测了三遍都没问题。

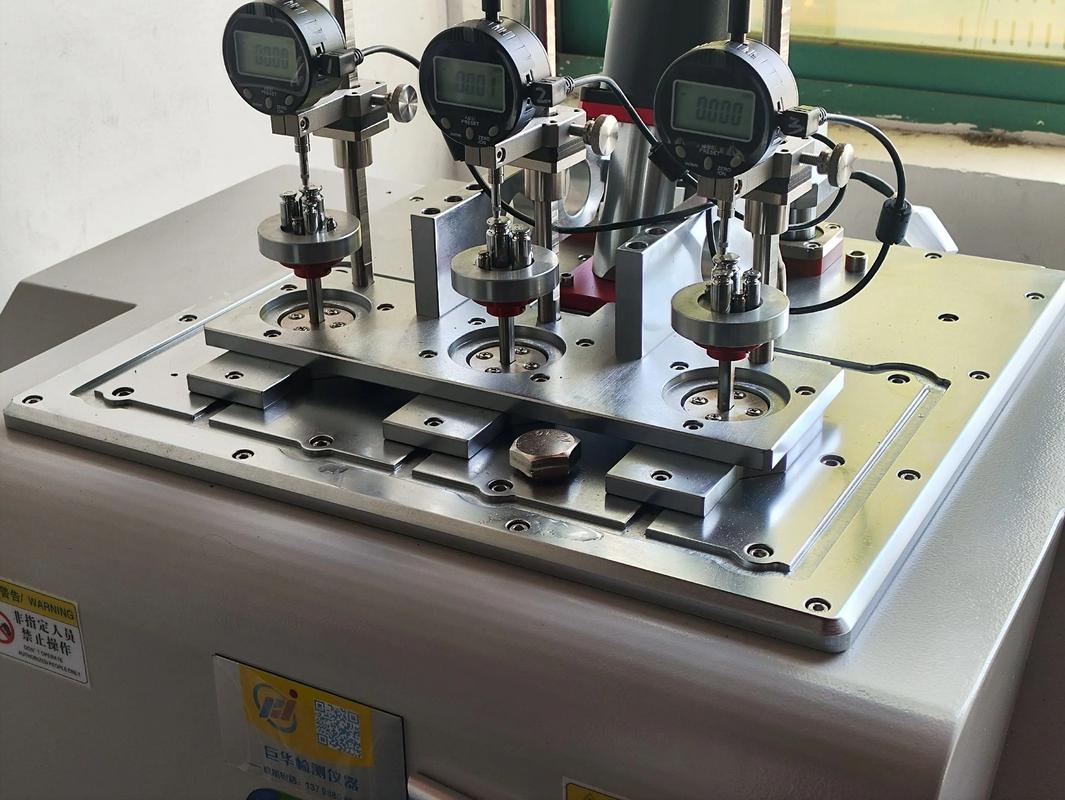

运到北方客户现场，冬天，车间供暖不足，开机才10度。检测精度直接超差0.1mm，全公司找了半个月原因，导轨重新刮研，丝杠重新预拉，都没用。差点要把整台床身拉回来返工，那损失可就大了。

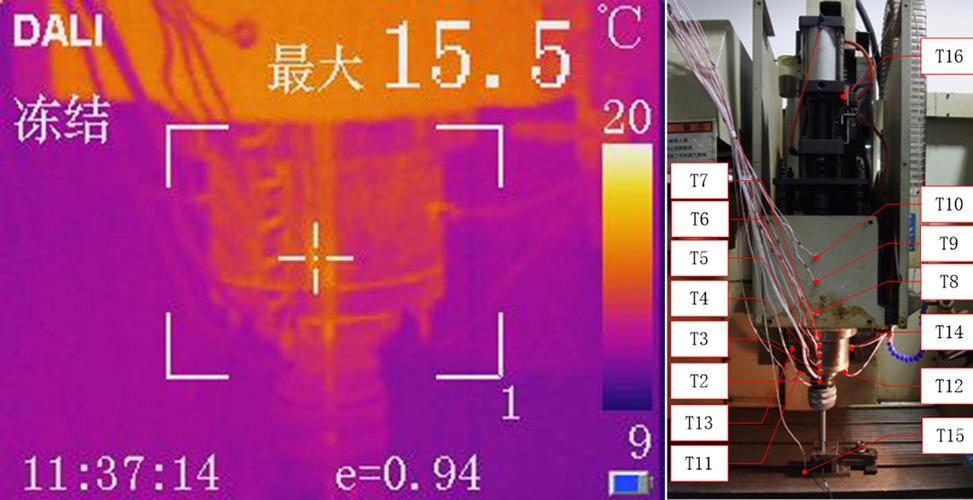

后来我带着红外测温枪去现场测了整整一天，才发现问题。整床身长度2.6米，环境温度比调试的时候低了15度，铸铁的线膨胀系数是11.5e-6 /℃，算下来整个床身收缩了ΔL=11.5e-6 * 2600mm * 15℃ ≈ 0.45mm？不对，是导轨安装基面的收缩，直接把丝杠的预拉量顶没了，定位误差顺着行程就堆出来了，正好差0.1mm在最大行程处。
另一个印象深刻的坑，是早年做小型注塑机，料筒加热到180度，连接法兰用的普通8.8级螺栓紧固，结果三个月断了三根螺栓。拆下来看，断口都是疲劳断裂，算载荷怎么都对不上。最后才想明白：料筒工作温度180度，螺栓暴露在空气中只有三四十度，料筒要膨胀，螺栓不让它膨胀，拉力直接把螺栓拉过屈服了，转几圈就断了。
太痛了。
热变形计算的核心：别只套公式忘了边界条件
所有人都知道热变形的基础公式：ΔL = α * L * ΔT，α是材料线膨胀系数，L是原长，ΔT是温度变化。这个公式本身没错，错的是用它的人，十有八九会在两个地方踩坑。
第一个坑，ΔT不是「环境温度和初始温度的差」，是不同构件之间的相对温差，同一个构件不同位置的温差。我见过太多工程师算主轴热变形，直接拿室温减主轴工作温度，算出来一个伸长量就交差了。实际上，主轴工作的时候前轴承发热量最大，后轴承发热量小，前后端温差能到15度甚至更高，整个主轴是弯的，不是单纯伸长，这个弯曲变形才是影响主轴跳动的核心原因，比伸长量大十倍都不止。
国标GB/T 24643-2009《机床 机械精度检验通则》里明确写了，精度等级高于IT5的机床，热变形检验必须测量不少于8个特征点的温度分布，就是这个道理。只算平均温度，和没算差不多。
第二个坑，约束条件被直接忽略。自由变形和约束变形完全是两码事啊。一个两端固定的钢轴，长度1米，环境温度升高20度，如果可以自由伸长，伸长量是0.23mm，没有内应力。如果两端固定不让伸，内部产生的压应力有多大？算一下，E是206GPa，ΔL被限制了，所以σ=E*ε=E*(ΔL/L)=E*α*ΔT= 206e3 MPa * 11.5e-6 /℃ * 20℃ ≈ 47MPa，接近普通低碳钢屈服强度的一半，这个应力带来的形变，还有对连接零件的拉力，谁忽略谁翻车。
说实话，我刚工作第三年就踩过这个坑。当时做一个导热油法兰，工作温度200度，筒体膨胀把预紧螺栓拉松，漏了一车间导热油，我跟着班长擦了三天油，那味道现在想起来都恶心。太懊恼了，当时就是觉得不就是算个预紧力吗，谁能想到热变形能把预紧力全吃光。
工程落地：热变形怎么补偿，怎么避坑
不是所有设备都要花几十万做温度场仿真，很多时候用点小技巧就能解决大问题。
第一个最简单的办法，预变形预补偿，知道工作温度下构件会往哪个方向变，加工的时候就提前做反向变形。比如我们那台龙门磨床后来出问题，就是前期没考虑客户现场冬季平均温度比我们调试温度低10度，后来就是在安装丝杠的时候，提前把预拉量多调了0.03mm，问题直接解决，一分钱没花。很多成熟的机床厂，都会提前根据目标市场的常年温度，调整加工预变形，这个经验比仿真准多了。
第二个，对称设计抵消变形。高精度坐标镗床的主轴箱，我见过很多新手把电机放一边，结果电机发热把主轴箱烤歪了，主轴偏斜十好几个微米。改成对称布置，电机放中间，两边结构对称，发热变形相互抵消，偏斜直接降到1微米以内，效果好得惊人。
第三个，材料匹配要上心。不同膨胀系数的材料接在一起，温度一变就会相互拉扯，精度稳不住。做高精度三坐标测量机，大理石床身配铸铁导轨，变形差一个数量级，用一年精度就跑了，换成花岗岩导轨，膨胀系数几乎一样，精度稳个十年都没问题。如果一定要用不同材料，比如铝结构上装玻璃光栅尺，就要选用浮动安装结构，让它能自由变形，别锁死。
不过话说回来，对精度要求在0.01mm以内的设备，该花的钱不能省。现在主流的高精度机床，都会把润滑油、液压油控温在±0.5℃以内，从根源上减少整个设备的温差，什么变形都解决了。我见过不少小厂为了省几万块的恒温油箱，最后给客户赔几十万，何苦呢。
热变形说穿了不是什么高深的理论，就是一个需要你放在心上的细节。多去现场测测温度，多想想不同零件的温差和约束，比坐在办公室套十个公式有用多了。很多问题翻船，不是不会算，是根本没想起要算。
