上周机械设计课程设计，布置了小型钻床改型的任务，收上来的初稿看得我摇头。一半以上的图，和教材上的标准结构图一模一样，连尺寸都没改多少。
问了两句，全露怯。
学生第一次碰钻床设计，全卡在进给上
说实话，我早料到会这样。之前好几年都是这个问题，学生习惯了背结构抄例题，拿到任务先找现成的套，根本不会想“我这个设计是要解决什么问题”。
这次要求改型是给创客空间做桌面微型钻，用来打亚克力、薄木板和小型铝件，要求总重不超过5kg。有个学生直接套了普通台钻的手动进给结构，齿条加铸铁手轮，光进给机构就快3kg，占了一半多的重量指标。我问他，你拧这个手轮要多大劲？他说，教材上都是这么画的啊…
我当时挺无奈的。教材哪里错了？没错，但它只给你放了最通用的结构，没说这个结构适合什么场景。
学生的卡点从来不是不会画机构，是根本不知道每个结构存在的意义。为什么普通台钻用手动进给？因为它本来就是钻小孔，单次加工时间短，手动足够用，还能减成本。为什么工厂里的摇臂钻要做自动进给？因为要钻大孔，要长时间走刀，工人不可能一直压着。
换了微型桌面钻的场景，原来的结构就完全不对了。
设计取舍，从来不是对着标准抄

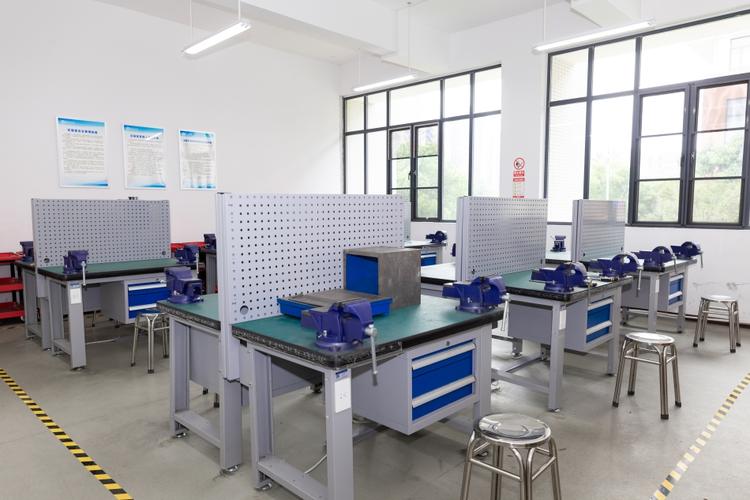

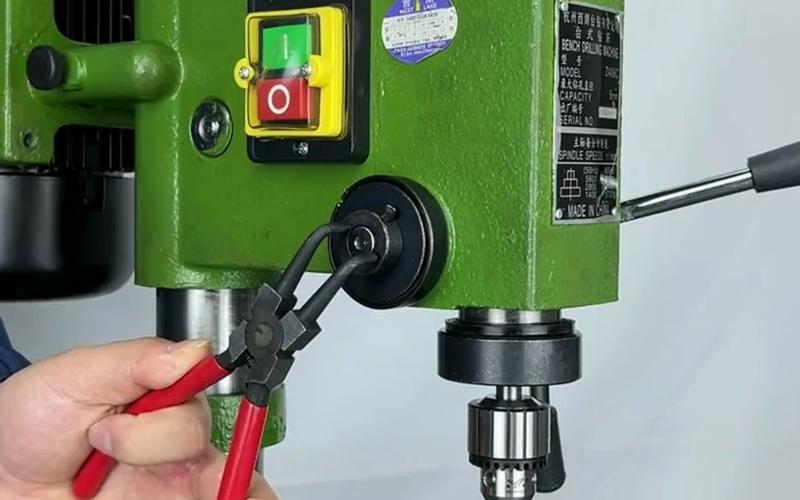

后来我改了备课流程，现在上钻床设计，第一步不看教材不画图，先拉两台报废旧钻到教室拆。拆完摸一遍，每个零件拿在手里掂一掂，想想要是去掉它行不行。
拆过你就知道，手动进给那根弹簧有多重要。你钻不同硬度的料，弹簧预紧力调对了，不用一直压手轮，靠着弹簧力就能匀速进给，省多少力。这个点，教材只提了一句，学生不摸永远记不住。
钻床的核心从来不是凑齐所有标准结构，是匹配你要加工的对象。自动进给好不好？当然好，但是要加电机加齿轮箱，重量涨两三倍，成本翻三倍，给桌面微型钻用，完全没必要。那个一开始抄标准结构的学生，后来改成了丝杠微调进给，去掉了齿条，换了塑料手轮，整个进给机构才800克，用着比原来的还顺手。
不过话说回来，该下功夫的地方一点不能省。钻床主轴的径向跳动控制，你偷工减料试试？转起来晃得像个拨浪鼓，钻出来的孔偏个十几丝，扩孔直接崩刀，工件直接废。我见过不少学生为了减重，把主轴的双轴承改成单轴承，重量降了，用不了三次就晃，这就是瞎减，没摸到核心。
那些教材没写的细节
我刚毕业进厂当学徒的时候，跟着师傅修了半个月的钻床，学了一堆教材上没有的东西，到现在都记得。
比如摇臂钻的摇臂配重，大家都知道是平衡重量，操作省力。其实还有个用处，你钻斜孔的时候，钻头刚碰到工件会往边滑，带配重的摇臂稳得住，不会跟着钻头歪，孔就不容易偏。这个细节，我翻了好几本教材，都没提过。
再比如，老工人用台钻，都会在工作台上垫一块旧的平铁板。不是怕钻坏工作台的面，是你钻通孔的时候，钻头钻穿工件之后，还能走一点，不会因为碰到硬工作台突然停住，钻头不容易崩刃，孔的出口也不会翻大毛刺。都是小细节，没用过的人永远想不到。
现在我上课，会留整整一个下午的时间拆旧钻，让学生摸过每个零件之后再动笔。效果比之前好太多。上个月有个做首饰加工微型钻的学生，自己改了主轴的双轴承布置，把径向跳动控制到了两丝以内，打K金的孔都不崩，比我给的参考方案还巧。
钻床算是机械里最基础的设备了吧？但就是这么个简单东西，能教会学生什么是真正的设计。不是抄标准，不是堆结构，是盯着你要解决的问题，一点点取舍。
下次课还要再拉两台报废的摇臂钻过来，学生说拆着比画图有意思，我看，这就对了。
