上周带毕设组做微创原型，拆了三个报废的工业内窥镜，拆完我当场就回去改了今年的设计题。原来的要求太虚，全是学生能随便应付的条款，改完之后，好几个人喊头疼，但眼睛都亮了。
没人提前想到的卡点：弯曲部间隙
几乎所有学生一开始都把精力砸在镜头选型、图像传输算法上，提起机械结构，都是一句“就是一节节关节串起来，拉传动绳就能弯”，轻飘飘。
直到拆报废内窥镜的时候，拿游标卡尺量每一节关节的配合间隙，学生们都静了。成品关节的配合间隙，居然不到0.2mm。
之前所有人出图，统一留了0.5mm，说怕加工精度不够，转不动卡壳，留大点保险。
装原型的时候就出事了：随便弯一下，头部镜头晃得跟筛子似的，随便推一下，间隙串动，整个弯曲部软得像塑料管，根本定不住位。

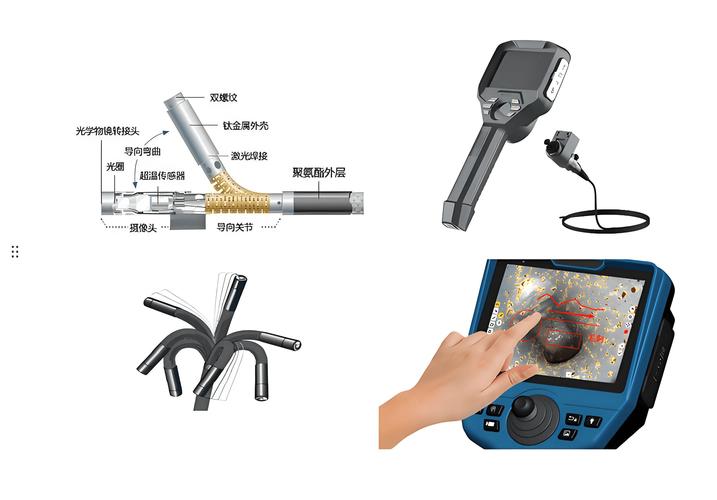

工业内窥镜弯曲部关节拆解实物图
我蹲在旁边看他们拆了重装，没说话。说实话，我刚学设计的时候也犯这个错，总觉得核心性能都在电子部分，机械就是个壳子，凑合用就行。哪想到内窥镜好不好用，九成体验都在这个机械弯曲部。你拿着它查管道、做检查，镜头定不住，拍出来的图全糊，分辨率再高有什么用？
现在改了设计要求：原来只要求能实现正负120度弯曲，现在加了一条，满载反复弯曲1000次后，头部径向晃动不超过1度。这下没人敢把间隙当小事了。
选材料，别上来就堆高端货
改完间隙要求，又一个共性问题冒出来了。十个学生有八个，给弯曲关节选的材料是钛合金。
问为什么，都说强度高、轻量化，符合医用/工业需求，说的头头是道。我就问他们，你要做直径8mm的弯曲部，一节关节厚度才1mm，钛合金精铣加工，你找的加工厂接这个活吗？打样费你出得起吗？
全都哑了。之前有个学生不听劝，硬做钛合金关节，结果加工厂打样费收了他三倍价钱，做出来还偏摆，最后废了一半料，毕设进度拖了一个多月。
医用内窥镜头部材料分层切面图
我之前跟企业的结构工程师吃饭，人家说，成熟量产的内窥镜，也就镜头座用点钛合金，弯曲关节都是不锈钢精冲，外面的护套用改性聚氨酯，成本压得低，加工还稳定。设计的核心从来都不是堆好材料，是在现有条件下找平衡。
学生做课程设计、毕设，要的是验证结构原理，用光敏树脂3D打印都能满足测试需求，非要追求材料高端，最后卡在上游加工，做不出完整原型，本末倒置。
测试别只测静态，要拉出来遛
测试别只测静态，要拉出来遛
之前改卷，见过太多原型，静态掰一下能弯，拍两张清晰的图，就写“测试合格”。
去年有个做口腔内窥镜的组，答辩前一天找我看原型，静态看着没问题，弯曲到位，成像清晰，结果反复弯了八十次，突然就卡着转不动了。拆开来一看，关节磨损把间隙磨大了，传动绳直接从卡槽里跳出来，卡在内壁里。
我现在要求所有组，做完第一次装配，先弯一百次再谈测试。别着急做PPT拍效果图，先磨一磨。
内窥镜本来就是动态使用的产品，伸进去要调角度，要反复变向，工业内窥镜还要蹭管壁磨，静态合格有什么用？我把那个坏了的原型一直放在讲台上，每次上课拿出来晃一晃，学生一眼就懂动态可靠性的重要性，比讲一百遍磨损公式都管用。
不过话说回来，也不能全怪学生，平时上课练的都是静强度校核、尺寸标注，接触实际使用场景的机会太少，总觉得画完三维模型出完图就是设计完成了。哪知道真正做产品，十分设计，七分调试试错，那些毫厘之间的改动，全是试出来的经验。
前几天有个学生改了五版间隙，从0.5mm降到0.15mm，装完晃了晃头部，抬头跟我说，原来差0.35mm，差这么多啊。我听了就挺高兴，这节课就算没白上。
做机械设计就是这样，哪有什么一蹴而就的完美方案，都是拆过坏的，踩过坑，才知道哪些地方要较真，哪些地方可以放。
