上周改毕设，又碰到学生栽在同一个地方。整个分拣机构设计得漂亮，运动仿真也没问题，就是条码管理全乱了，答辩的时候导师问一句“你这个条码贴在这里，被工装挡了怎么办？”学生愣了半分钟答不上。
学生永远会卡在这里
教了快十年机械设计，做生产线、仓储类课题，十有七八会栽在这地方。之前我一直纳闷，课本上条码的知识点讲得清清楚楚，一维码二维码的原理、适用场景都划了重点，怎么一到实际设计就错。
后来改了三届毕设才摸出规律，学生不是不懂条码，是根本没搞懂“管理”两个字是什么意思。去年有个学生做小型汽配转向节加工线的分拣工位，结构图画得无懈可击，答辩前调试，扫码通过率连八成不到，改来改去拖了一个月。问题说出来好笑，条码贴在工件的轴颈位置，工件往工装一放，轴颈卡进去，条码全给盖住了。

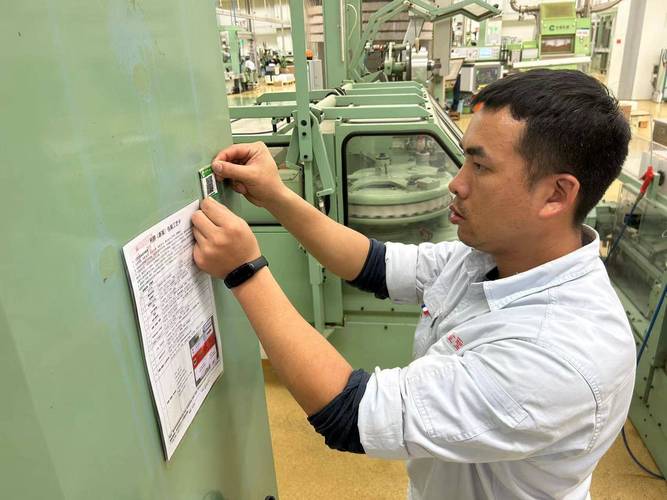

机械毕设加工线工件条码错贴位置实拍
你说他没考虑条码？不是，他在图上标了条码位置，只是画完结构才找了个空白地方塞进去，根本没考虑工装装夹的时候会不会挡。这不是个例。几乎每届都有：要么是扫码器安装位置不对，被传动带的滚轮挡住了光；要么是条码尺寸留小了，高密度二维码现场打印不清；更离谱的还有给不锈钢工件直接贴普通不干胶条码，用了不到三天磨掉一半。
很多人觉得，物料条码管理是软件或者工控的事，机械设计只要留个地方装扫码器就行。这就是最大的误区。
把“管”字拆开，原来卡你的根本不是码
我第一次改教学逻辑，就是把原来最后讲的条码要求，提到结构设计之前。先不问你结构怎么画，先问你三个问题：你设计的这条线，有多少种物料？错混料之后要花多久排查？每个物料走哪几个工序，哪个工位需要识别它？想清楚这三个问题，再谈贴码放扫码器。
说白了，物料条码的本质，就是给每个物料拴一根甩不掉的电子标记，从入库到出厂，每一步都能对上号，“管理”管的不是码，是物料的流转路径。
我现在给学生卡两个死规则，碰都不能碰：第一，条码只存物料唯一ID，额外信息绝不放码里。很多学生刚接触，觉得二维码能存上千字符，把物料名称、规格、工序全塞进去，结果条码做的比指甲盖还大，小工件根本贴不下，扫码速度还慢。其实只要一个唯一ID，剩下的信息后台数据库调，条码就是个开门的钥匙，犯不着把整个房间都塞钥匙里。
第二，贴码位置必须和工装夹具同步设计，绝不能画完结构再找地方塞。

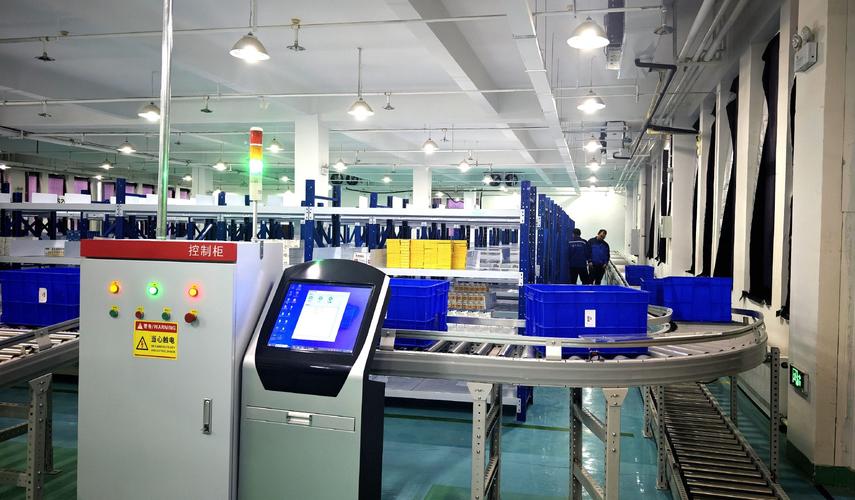

自动化分拣线机械结构预留给扫码器的安装位置图
就这两条，去年学生的出错率直接掉了七成多。说实话我自己都没想到，原来改个上课顺序，就解决了大部分问题。不过话说回来，还是有疏漏。去年有个学生，规则都遵守了，还是出问题，他做的是冰箱门配件生产线，条码贴在配件侧边，喷漆之后条码上蒙了一层漆，完全读不出来。
哦对，还有金属工件的反光问题，高温工位的条码脱落问题，这些细节课本上根本不会写，你不讲学生永远想不到。
要让学生摸得到问题，不是背知识点
要让学生摸得到问题，不是背知识点
上次找在汽配厂做设备维护的老同学要了三个废工件，都是贴条码出问题的次品，我现在上课第一堂就把这三个东西传下去让学生摸。第一个，不锈钢工件，直接贴普通不干胶，用了一周，条码磨得看不清；第二个，喷漆工件，贴在外露位置，喷完漆全盖了；第三个，翻转工序的工件，贴在背光面，扫码器怎么调都读不对。
传完一圈我再问，之前想过这些问题的，举手。大多时候，整个教室没几个人举手。
我们教机械设计，总喜欢在虚拟软件里做，在课本上背，从来没让学生碰过实际出问题的工件。学生脑子里的条码，就是课本上一个方方正正的图案，哪里会想到现场有这么多幺蛾子。现在我会加一个半小时的小练习，让学生拿着工件，自己走一遍装夹、运输、扫码的全流程，走一遍就知道，哦，原来这个位置不对，那个位置才对。
最近一届毕设，有个做小型医疗器械分拣的女生，一开始把条码贴在包装袋背面，设计了一个翻转气缸专门翻包装袋扫码，走了一遍流程之后，直接把贴位置改到了包装袋正面，删了整个翻转机构，整个设备减重百分之十，单台成本降了小两百，答辩的时候所有评委都夸她想得实在。
做机械设计，哪有那么多高大上的创新，把这些没人教的小细节想对了，就是好设计。我之前整理旧讲义，翻出来最早的备课笔记，上面写着“物料条码：物料识别工具”，我直接划掉，改成了“物料条码管理，是机械设计给物料留的落脚点”。你不给物料留对地方，整个设计再漂亮，都是空的。
